10777 (international)

Signal-ID: 77 (Hexadezimal: 0x4D)

Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:

DB Ausfahrsignal
DB Blocksignal
DB Einfahrsignal
DB Sperrsignal
DB Hauptsignal + Zs2
DB Hauptsignal + Zs3 bei Hp2
DB Hauptsignal + Zs3 bei Hp1

Diese Signalkonfiguration stellt eine Möglichkeit dar, den abgekündigten Roco 10777 Signaldecoder teilweise zu ersetzen. Im Vergleich zum alten Decoder bietet diese Signalkonfiguration jedoch zusätzliche, optionale Ausgänge für Richtungs- und Geschwindigkeitsanzeiger Zs2 und Zs3. Im Z21 signal DECODER werden allerdings pro Signal vier Weichenadressen reserviert, während es beim 10777 jeweils nur zwei Weichenadressen waren.

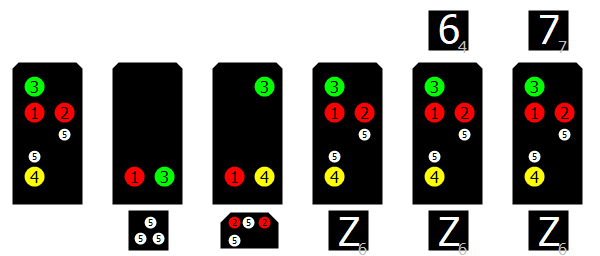

Klemmenbelegung

1 - LED Rot

Rotes Licht für Stop

2 - LED Rot

Zweites rotes Stop-Licht (optional, je nach angeschlossenem Signaltyp)

3 - LED Grün

Grünes Licht für Fahrt

4 - LED Gelb

Gelbes Licht für Fahrt mit Geschwindigkeitsbegrenzung (optional)

5 - LED Weiß

Zusatzlampen zur Aufhebung des Fahrverbots (optional)

6 - LED Weiß

Möglichkeit zum Anschluss eines Richtungsanzeigers Zs2 (optional), der gemeinsam mit Signalbegriffen Hp1 und Hp2 eingeschaltet wird. Siehe unten

7 - LED Weiß

Möglichkeit zum Anschluss eines Geschwindigkeitsanzeigers Zs3 (optional), der gemeinsam mit Signalbegriff Hp1 eingeschaltet wird. Siehe unten

8 - Reserviert

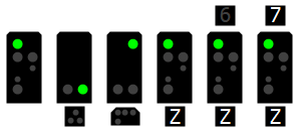

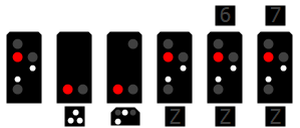

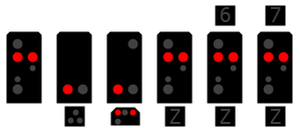

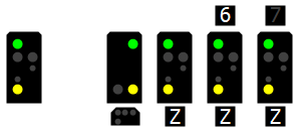

Signalbegriffe

Hp00

DCCext

0

Trigger

1R

Halt für Zug- und Verschubfahrten.

Sh1

DCCext

65

Trigger

2G

Fahrverbot aufgehoben.

Hp2

DCCext

4

Trigger

2R

Fahrt mit Geschwindigkeitsbeschränkung (40 km/h)

Mittels Klemme 6 kann hier optional auch ein Richtungsanzeiger (Zs2) mit eingeschaltet werden.
Mittels Klemme 4 kann hier optional auch ein Geschwindigkeitsanzeiger (Zs3) mit eingeschaltet werden.

Hp1

DCCext

16

Trigger

1G

Fahrt

Mittels Klemme 6 kann hier optional auch ein Richtungsanzeiger (Zs2) mit eingeschaltet werden.
Mittels Klemme 7 kann hier optional auch ein Geschwindigkeitsanzeiger (Zs3) mit eingeschaltet werden.
