10836 - Z21 switch DECODER

Der universelle Schaltdecoder mit 16 Ausgängen

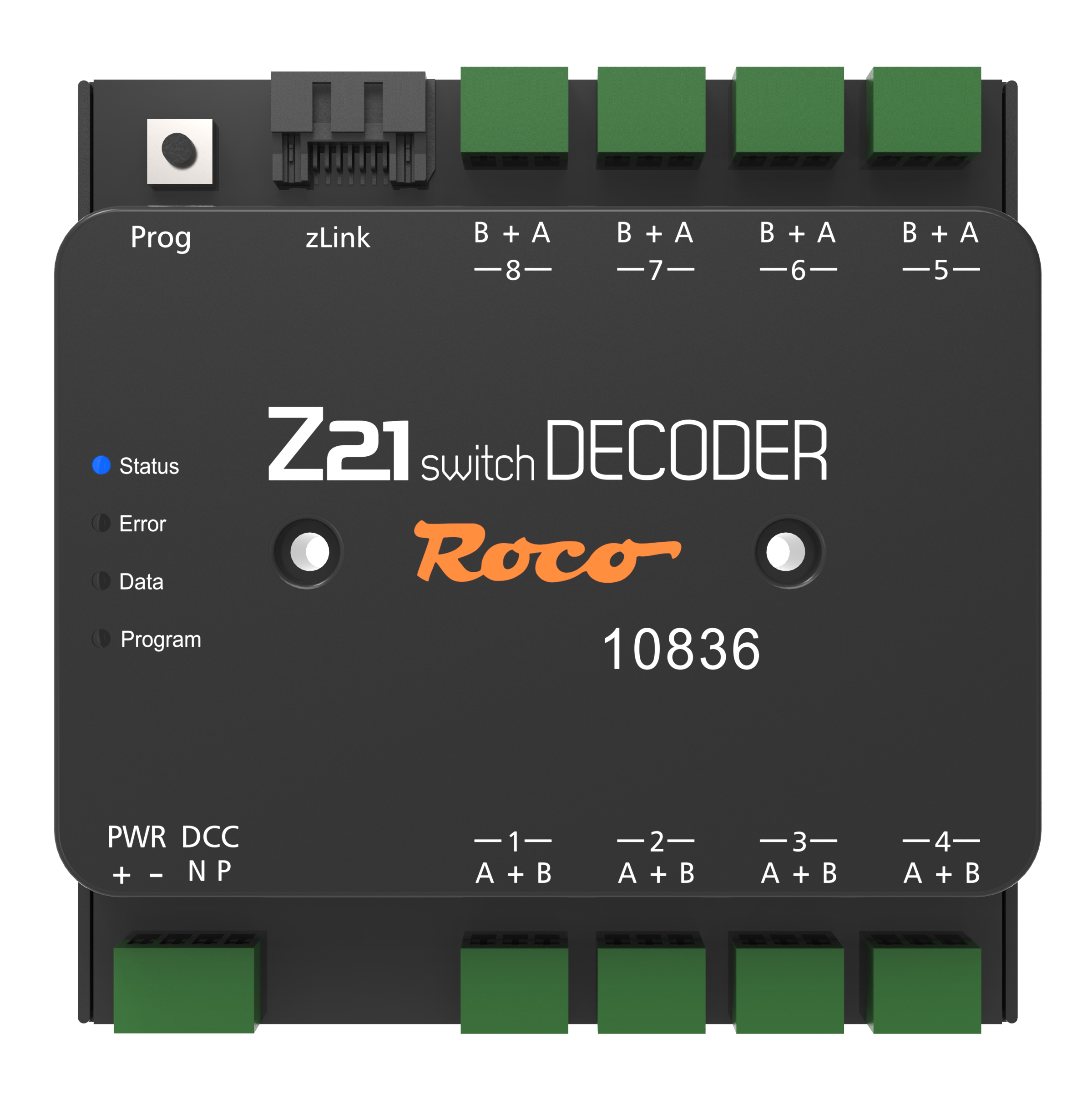

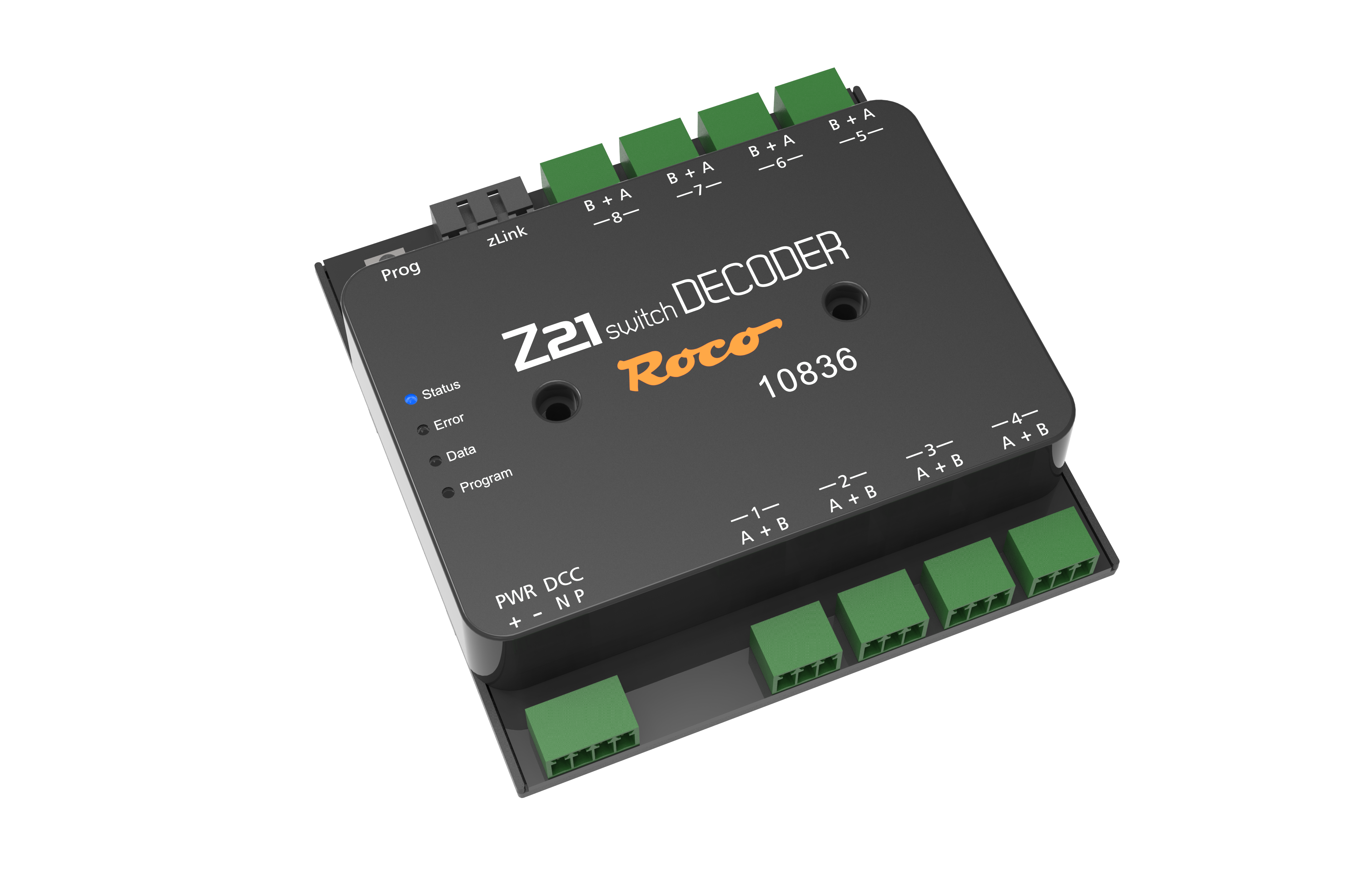

10836 - Z21 switch DECODER

Der Z21 switch DECODER ist ein universell verwendbar DCC Schaltdecoder mit 16 einzelnen Ausgängen für bis zu 8 Weichen oder bis zu 16 Verbrauchern wie LEDs und Glühlämpchen. Er ist einfach handhabbar und zukunftssicher dank seiner Updatebarkeit.

Daher eignet er sich hervorragend für Doppelspulenantriebe, einfache Lichtsignale, Beleuchtungen und das Ansteuern von Relais.

Einstellbare Ausgänge

Jedes der 8 Ausgangspaare kann unabhängig voneinander auf verschiedene Modi eingestellt werden. Diese sind bereits vorkonfiguriert und können einfach ausgewählt werden. Jedes Ausgangspaar kann auch einzeln gedimmt werden, um Beleuchtungen exakt anpassen zu können.

Einstellbare Modi

Standartbetrieb
Mit definierter Einschaltdauer (konfigurierbar) für Doppelspulenantriebe
Momentbetrieb
Für Weichen und Entkuppler je nach Betätigungsdauer am Handregler schalten (wie 10775)
Bistabiler Dauerbetrieb
Einschalten bzw. Umschalten für Beleuchtung und Signale
Bistabiler Dauerbetrieb 2
Einschalten bzw. Umschalten mit Glühlampen Simulation
Wechselblinker
Wechselblinker 2
Mit Glühlampen Simulation

Programmieren mit RailCom®

Erleichtert das Programmieren über der Hauptgleis (POM) ungemein auch im eingebauten Zustand.

Alternativ kann mit dem Betätigen des Programmiertasters einfach die Weichenadresse des nächsten Schaltbefehls als neue Adresse für den Z21 switch DECODER übernommen werden.



Einfacher Anschluss

Um nicht die Ausgänge der Zentrale oder Booster zu unnötig zu belasten, kann eine gesonderte DC-Versorgung angeschlossen werden. Wenn eine möglichst einfache Verdrahtung gewünscht ist, kann auch einfach das Schienensignal als Versorgung verwendet werden.

Dazu sind die Ausgänge auch vor Überlast und Kurzschluss gesichert.

Technische Daten

Eingangsspannung
12 - 20 V DC oder mit DCC-Schienenspannung
Ausgänge
16 Ausgänge für 8 Weichen über steckbare Schraubklemmen
Ausgangsleistung pro Ausgang
2 A (2,5 A für 100 ms)
Ausgangsleistung gesamtes Modul
2 A (2,5 A für 100 ms)
Kompatibel mit
DCC und RailCom®
Weichennummern
1-2040
Dimensionen L x B x H
104 mm x 104 mm x 25 mm
