H/V Hauptsignal (DB)

Signal-ID: 208 (Hexadezimal: 0xD0)

Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:

  • Blocksignal + Zs1
  • Einfahrsignal + Zs1
  • Hauptsignal + Sperrsignal
  • Hauptsignal + Zs2 + Zs3
  • Ausfahrsignal + Zs1
  • Ausfahrsignal + Zs2 + Zs3

Klemme 4 kann alternativ entweder für "Notrot", oder für "Zs1" verwendet werden.

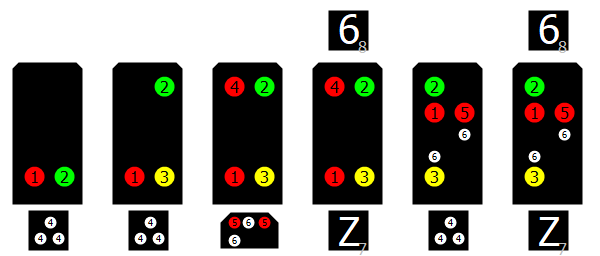

Klemmenbelegung

1 - LED Rot
Hp0/Hp00
2 - LED Grün
Hp1/Hp2
3 - LED Gelb
Hp2
4 - LED Weiß
Zs1 Ersatzsignal/Zs8 Gegengleisfahrt-Ersatzsignal Alternativ: Notrot
5 - LED Rot
Hp00/Sh0 (zweite rote Lampe)
6 - LED Weiß
Sh1
7 - LED Weiß
Zs2 Richtungsanzeiger (optional)
8 - LED Weiß
Zs3 Geschwindigkeitsanzeiger (optional)

Signalbegriffe

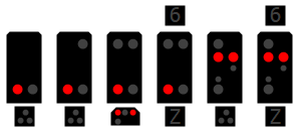

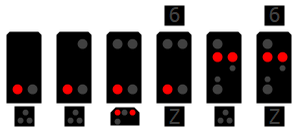

Hp00/Hp0+Sh0

DCCext
0
Trigger
1R
Mode
3R

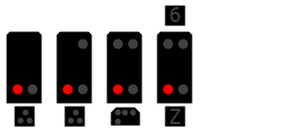

Halt für Zug- und Rangierfahrten

Hp0

DCCext
68
Trigger
-

Halt für Zugfahrten

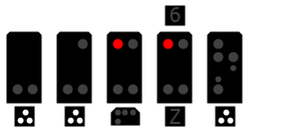

Zs1/Notrot Kl. 4

DCCext
64
Trigger
1R
Mode
4R

Klemme 4 kann hier alternativ entweder für "Notrot", oder für "Zs1" verwendet werden.

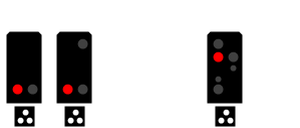

Hp0+Zs1

DCCext
69
Trigger
1R
Mode
3G

Am Signal Hp0 oder am gestörten Lichthauptsignal ohne schriftlichen Befehl vorbeifahren.

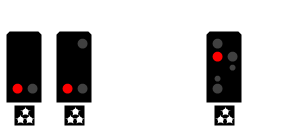

Hp0+Zs8

DCCext
70
Trigger
2R
Mode
3G

Am Halt zeigenden oder gestörten Hauptsignal vorbeifahren,
der Fahrweg führt in das Streckengleis entgegen der gewöhnlichen Fahrtrichtung.

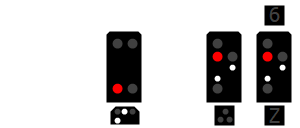

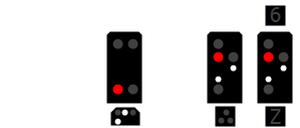

Hp0+Sh1

DCCext
65
Trigger
2R
Mode
3R

Fahrverbot aufgehoben

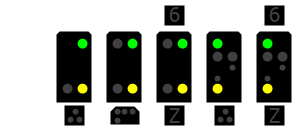

Hp2

DCCext
4
Trigger
2G
Mode
3R

Fahrt mit Geschwindigkeitsbeschränkung (40 km/h)

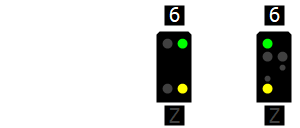

Hp2+Zs2

DCCext
36
Trigger
2G
Mode
3G

Fahrt mit Geschwindigkeitsbeschränkung (40 km/h), mit Richtungsanzeiger

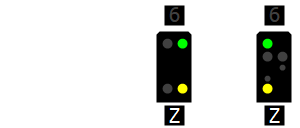

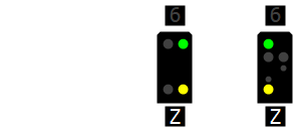

Hp2+Zs3

DCCext
6
Trigger
2G
Mode
4G

Fahrt mit Geschwindigkeitsbeschränkung, gemäß Geschwindigkeitsanzeiger.

Bis einschließlich 60 km/h zeigt das Hauptsignal die Signalstellung Hp2. Das Zusatzsignal Zs3 kann die Kennziffern 2, 3, 5 oder 6 zeigen.

Die Kennziffer 4 gibt es hingegen nicht. In der Praxis ist als Zs3 meist Kennziffer 6 anzutreffen.

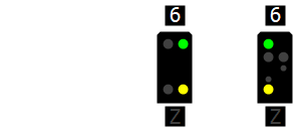

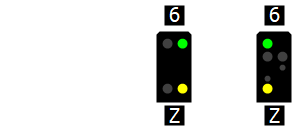

Hp2+Zs2+Zs3

DCCext
38
Trigger
2G
Mode
4R

Fahrt mit Geschwindigkeitsbeschränkung, gemäß Geschwindigkeitsanzeiger und mit Richtungsanzeiger

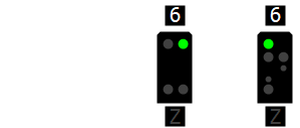

Hp1+Zs2+Zs3

DCCext
41
Trigger
1G
Mode
4R

Fahrt, mit Richtungsanzeiger und Geschwindigkeitsanzeiger

Hp1+Zs3

DCCext
9
Trigger
1G
Mode
4G

Fahrt, mit Geschwindigkeitsanzeiger

Ab 70 km/h zeigt das Hauptsignal Hp1 sowie das Zusatzsignal Zs3 die Kennziffern 7-15.

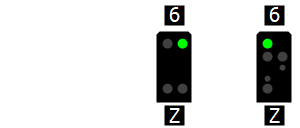

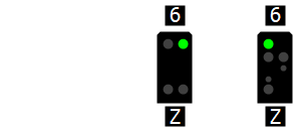

Hp1+Zs2

DCCext
48
Trigger
1G
Mode
3G

Fahrt, mit Richtungsanzeiger

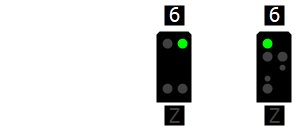

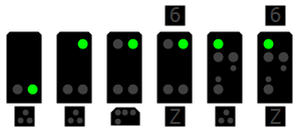

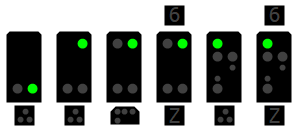

Hp1

DCCext
16
Trigger
1G
Mode
3R

Fahrt

Fahrt mit der zulässigen Höchstgeschwindigkeit.

Nach Mode sortiert

Hp00 / Hp0+Sh0

Trigger
1R
Mode
3R

Hp1

Trigger
1G
Mode
3R

Hp0+Sh1

Trigger
2R
Mode
3R

Hp2

Trigger
2G
Mode
3R

Hp0+Zs1

Trigger
1R
Mode
3G

Hp1+Zs2

Trigger
1G
Mode
3G

Hp0+Zs8

Trigger
2R
Mode
3G

Hp2+Zs2

Trigger
2G
Mode
3G

Zs1/Notrot Kl. 4

Trigger
1R
Mode
4R

Hp1+Zs2+Zs3

Trigger
1G
Mode
4R

Hp2+Zs2+Zs3

Trigger
2G
Mode
4R

Hp1+Zs3

Trigger
1G
Mode
4G

Hp2+Zs3

Trigger
2G
Mode
4G
