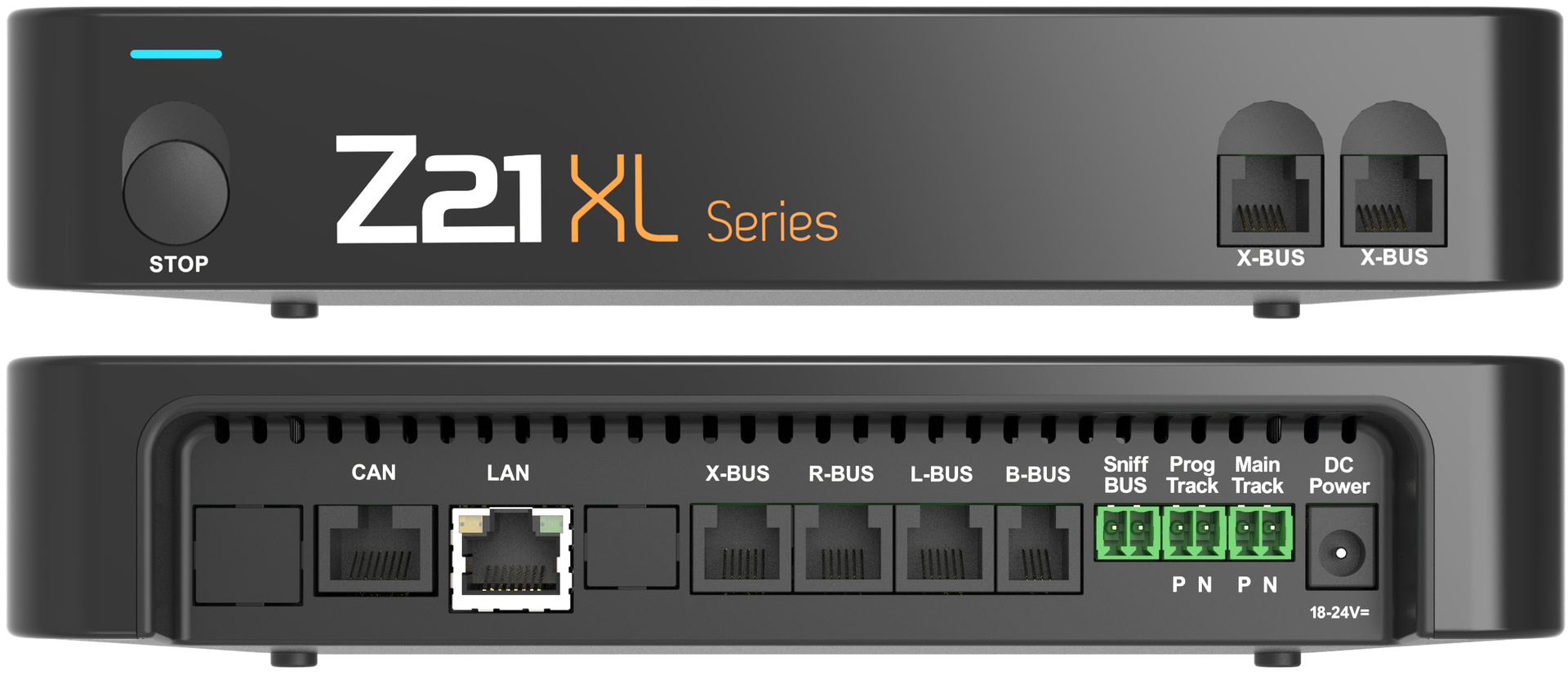

Alle Anschlüsse der Z21 XL Series Zentrale

Main Track - Hauptgleis

● 6 A
● Kurzschlusserkennung optimiert für große Spurweiten


Die Schienenspannung ist jedoch nicht einstellbar und vom verwendeten Netzteil abhängig.

DCC



DCC Lok-Decoder

• 14/28/128 Fahrstufen
• F0 bis F28
• POM lesen & schreiben



DCC Weichen- und Signal-Decoder

• Konfiguration komplexer Decoder
• 2048 DCC-Weichen

MM



MMI und MMII Lok-Decoder

• MMI: Adresse 1 bis 80 und 14 Fahrstufen
• MMII: Adresse 1 bis 255 und 28 Fahrstufen



MM Weichen-Decoder

• 255 MM Weichen möglich

Prog Track - Programmiergleis

  • CV Programmierung
    Gemäß NMRA S-9.2.3
    CV Bit- und Byte-weise lesen/schreiben
    im Direct Mode
  • MM Programmierung
    6021-Programmiermodus
    ab Z21 FW V1.23
  • Decoder Update für Zimo Decoder
    mit Z21 Maintenance Tool
Hinweis: Eine begonnene CV-Programmierung kann durch kurzen Druck auf die STOP Taste abgebrochen werden

Status LED

Leuchtet Blau - Normalbetrieb

Leuchtet Grün - Programmiermodus

Blinkt Grün - Decoderupdate

Blinkt Blau - STOP

Blinkt Rot - Kurzschluss

Sniffer-BUS

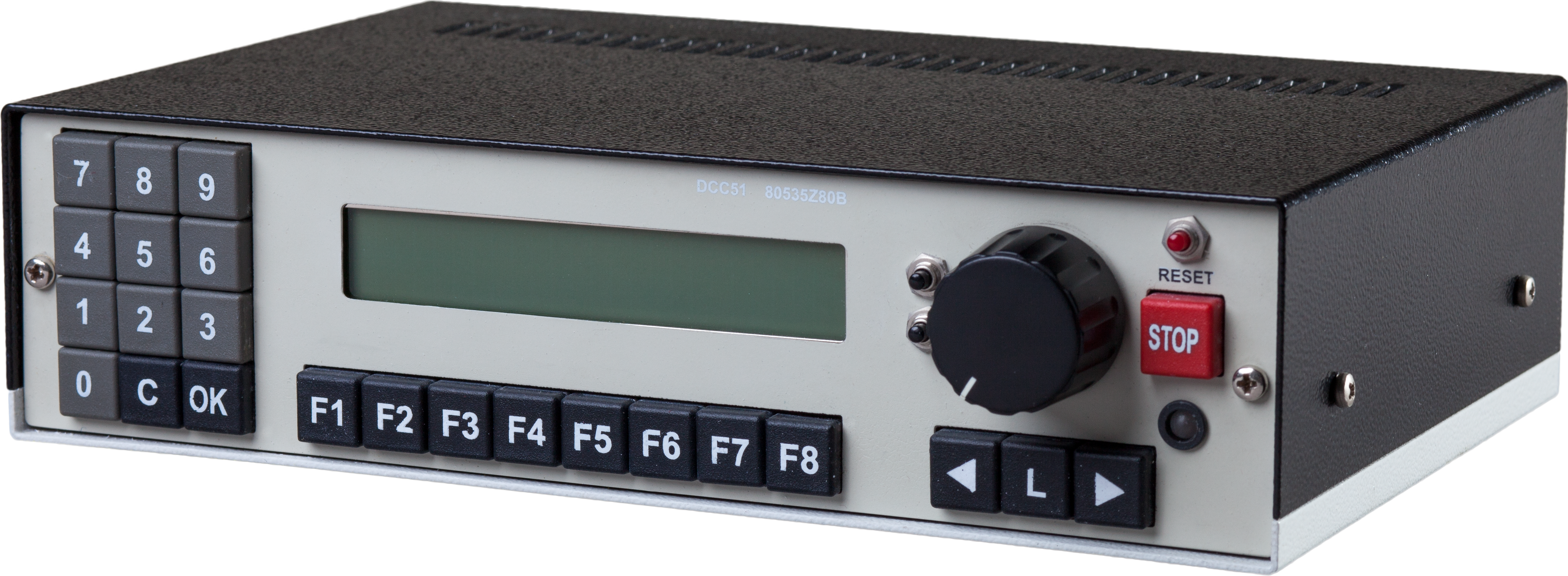

Am Sniffer-BUS können "ausgediente" DCC-Zentralen mit einer Ausgangsspannung ab 16 V angeschlossen werden.

So kann diese Zentrale wie ein Fahrregler verwendet werden.

Es werden Schalt- und Fahrbefehle aus dem DCC-Signal der alte Zentrale ausgelesen.

Die Übertragungsrichtung ist immer nur von der Fremdzentrale zur → Z21 möglich.

Booster BUS

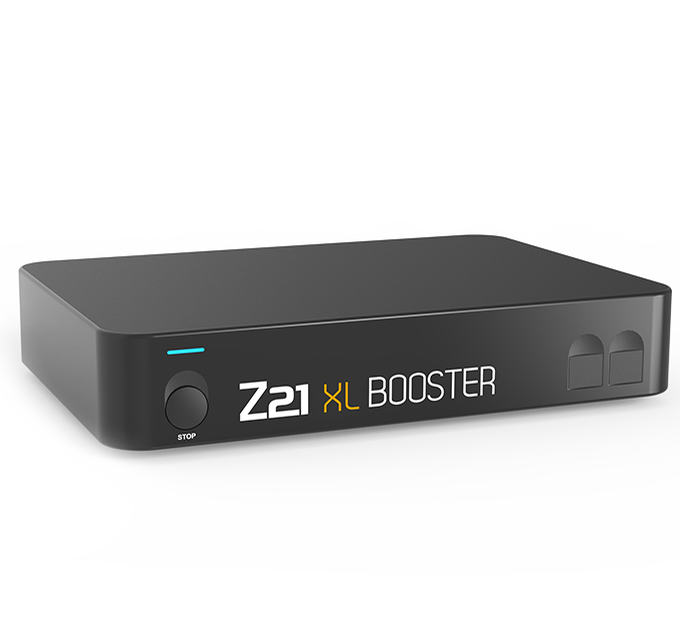

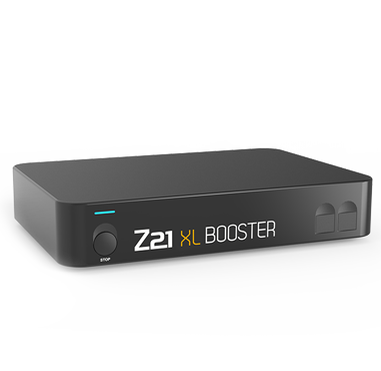

10869 - Z21 XL BOOSTER

Um die volle Funktionalität verwenden zu können, empfehlen wir den CAN zu verwenden.

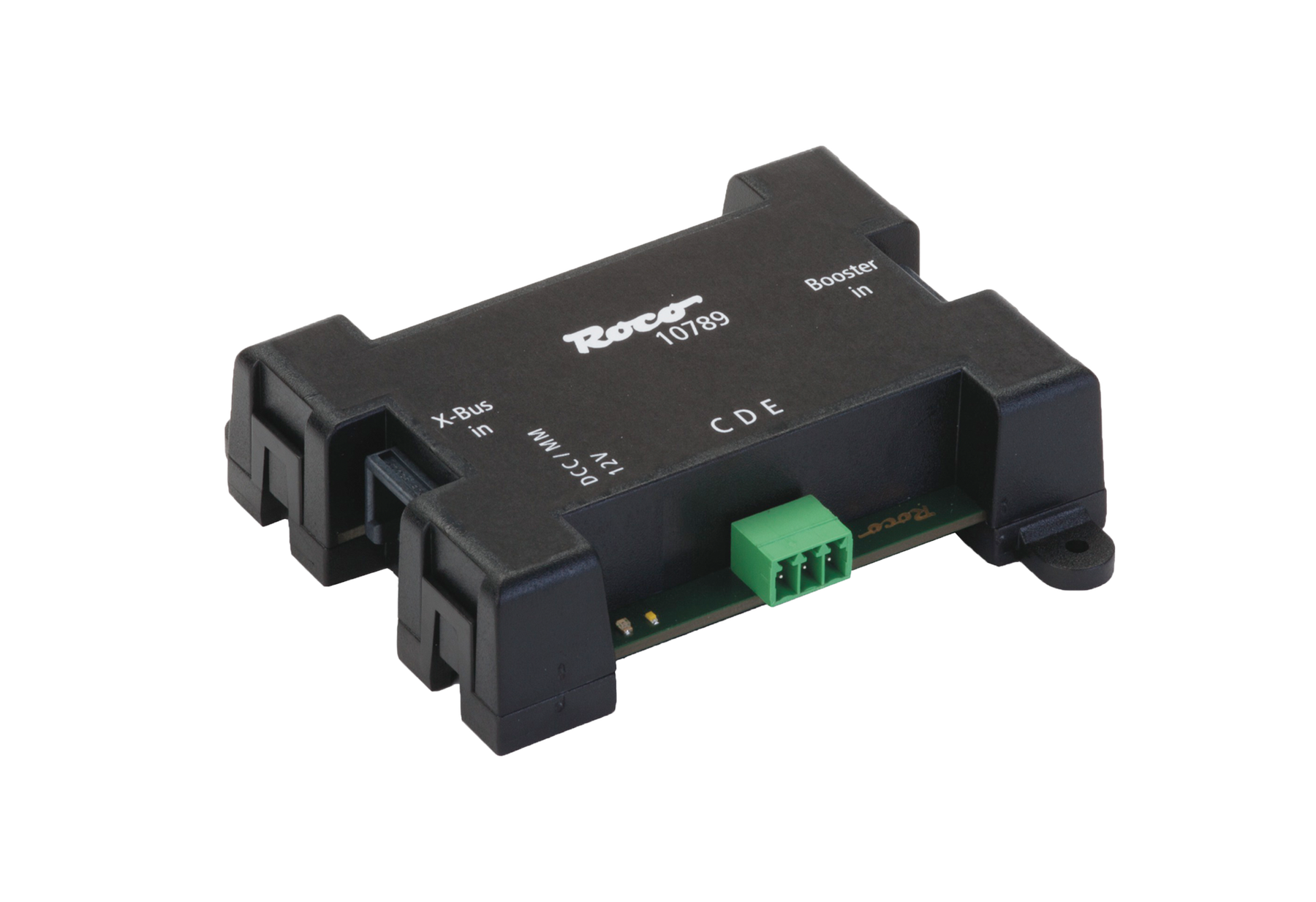

10789 - Z21-CDE Booster Adapter

10-15 Booster mit CDE Schnittstelle

LocoNet-BUS

Unterstützt aktuell mehr als 21 getestete Handregler, Rückmelder sowie Schaltmodule von verschiedensten Herstellern:

Ab Z21 FW V1.24

LocoNet T (Master) 12 VDC, 500 mA

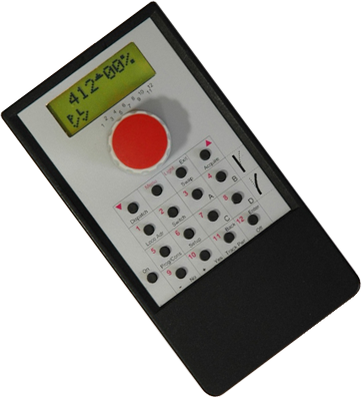

Funky

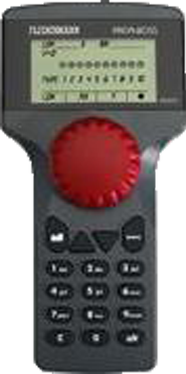

Profi-BOSS als LocoNet Slave

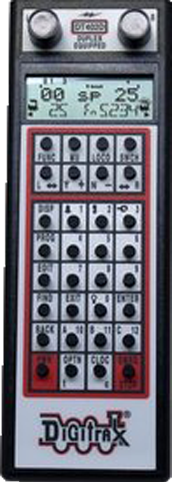

DT402

DT300

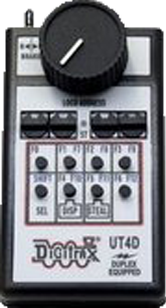

UT4

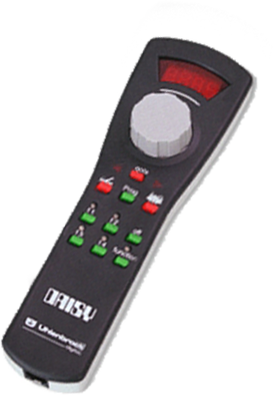

DAISY

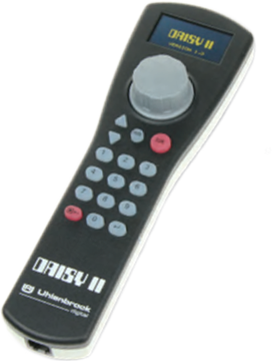

DAISY II

Funkmaster Update

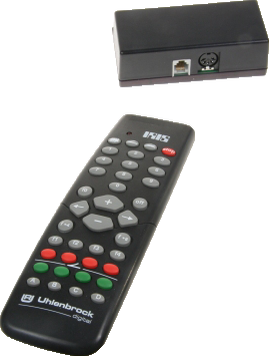

IRIS + 63830 IR-Receiver

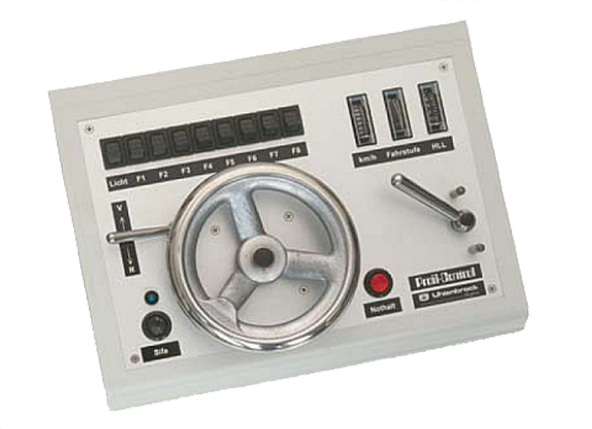

Profi-Control*

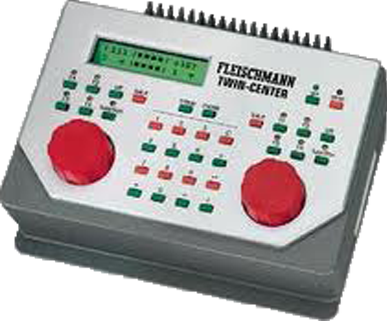

TWIN-CENTER, Intellibox 1, TWIN-CONTROL, IB-Control

LocoNet Slave

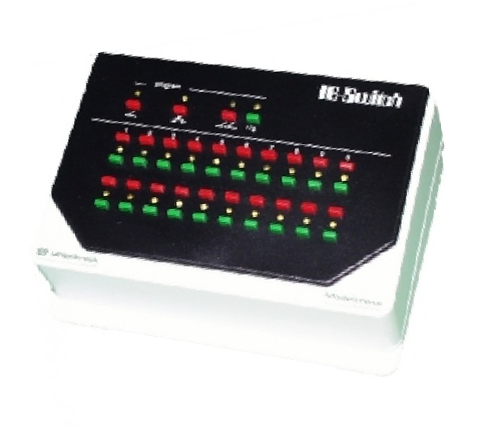

IB-Switch

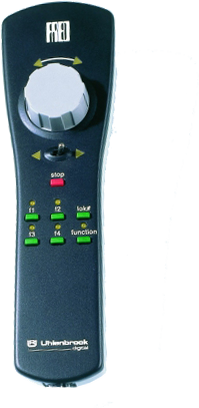

FRED*

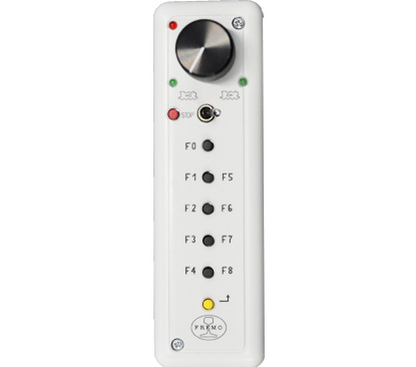

FREMO FRED*

TURN-CONTROL

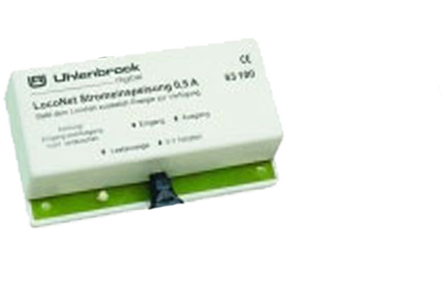

63100

Stromeinspeisung

63400, 63410

Ein-, Ausgabemodul

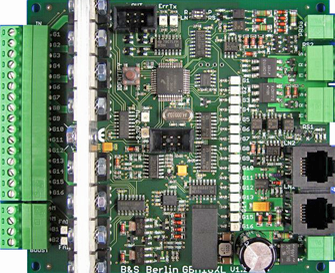

Blücher GBM16XL

Gleisbelegtmelder

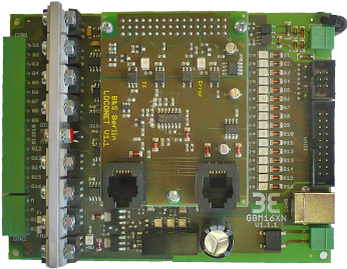

Blücher GBM16XN

LocoNet Interface

Gleisbelegtmelder

Zugerkennung über RailCom®



Folgende Module können nicht an die Z21 angeschlossen werden:

• LocoNet Booster

• BDL168, RX4
Belegtmelder mit Transponding



Folgende Module sind mit Vollbrücken-Endstufen nicht kompatibel und dürfen daher nicht direkt an die Z21 oder an eine Digitrax Zentrale angeschlossen werden:

• MARCo
• 63330, 63350
• 68720, 68730

TWIN-CENTER: Slave Modus ab FW V2.000 über Sonderoption 844 = 1

Intellibox 1: Slave Modus ab FW V2.001 über Sonderoption 844 = 2

(d. h. LocoNet Stromquelle aus)



LocoNet Slave Mode wird am PROFI-BOSS wie folgt aktiviert:

1. C + alt
2. MASTER auf SLAVE ändern
3. Bestätigen



* Lokübernahme mittels Dispatch Verfahren über Z21 Maintenance oder die Z21 App

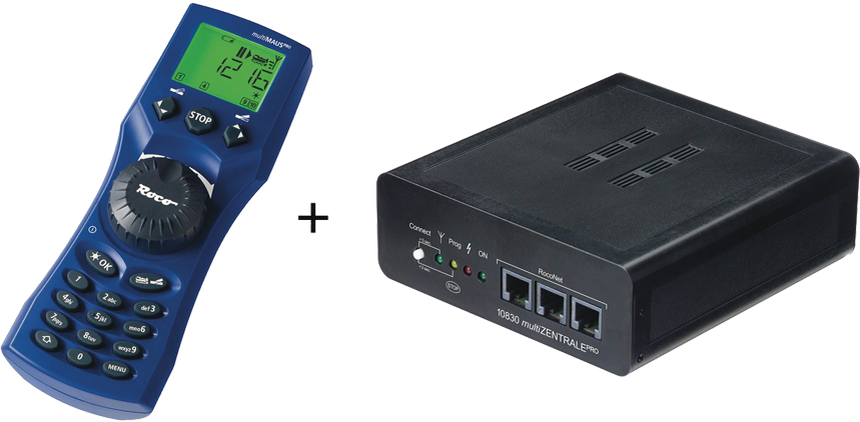

Der L-BUS ermöglicht auch das Verbinden über eine multiZENTRALEpro zur multiMAUSpro

Ab Z21 FW V1.24 mit Z21 als LocoNet Master





Ab FW V1.09 (LocoNet Slave)

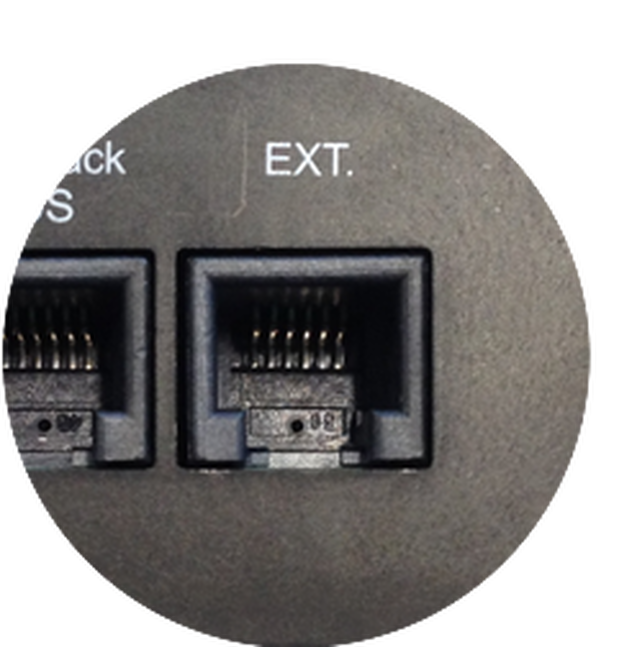

An EXT. anschließen

Die multiZENTRALEpro ist der LocoNet Slave und wird von der Z21 mit Energie (12 VDC) versorgt.

Verwenden Sie deshalb an der multiZENTRALEpro kein Schaltnetzteil oder Trafo!

Schließen Sie das Gleis am LocoNet Master an.

Rückmelde-BUS

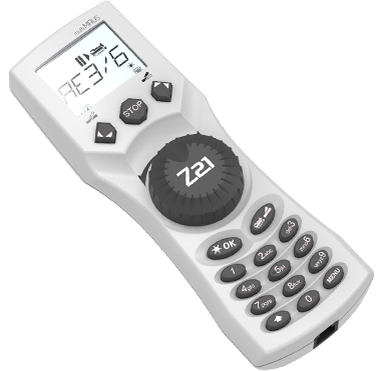

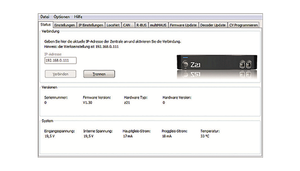

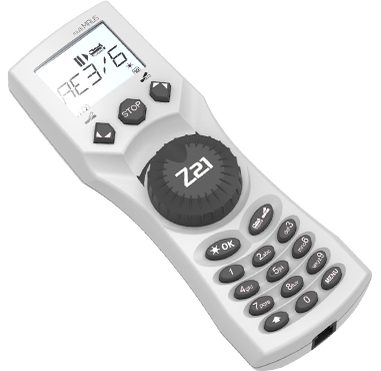

Z21 multiMAUS Firmware Update und Sprachenwechsel über Z21 Maintenance

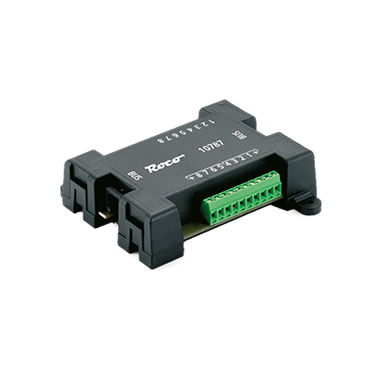

Rückmeldemodule (z. B. 10787) für Schaltkontakte

20 Module mit aufsteigenden Adressen

8 Eingänge pro Rückmeldemodul

  • Kombinierbar mit Schaltgleisen (z. B. 61117, 42518 ...)
  • Kombinierbar mit Schaltschwelle mit eingebautem Reedkontakt (z. B. 42605, 61193 ...)

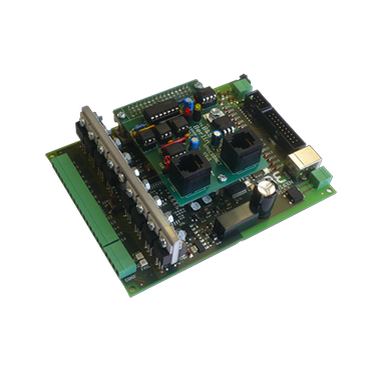

Blücher GBM16XN

XpressNet Interface

ab GBM FW V1.11.2

X-BUS

Am X-BUS der Z21 können 31 Geräte angeschlossen werden.
Unter anderem folgende:

Lokmaus3

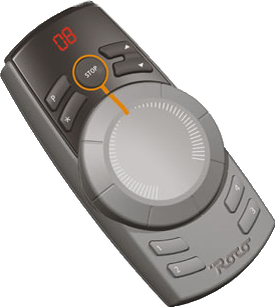

Lokmaus2

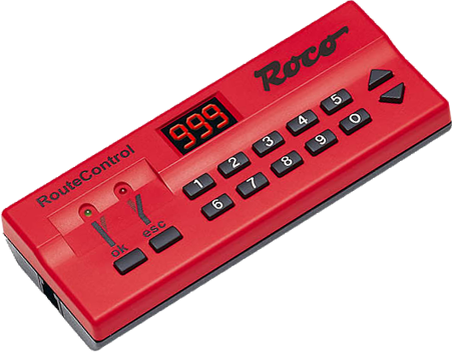

Route Control

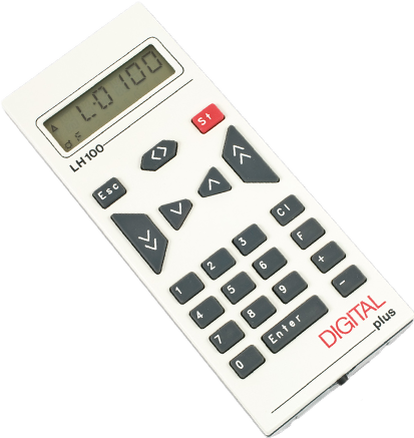

Lenz LH100

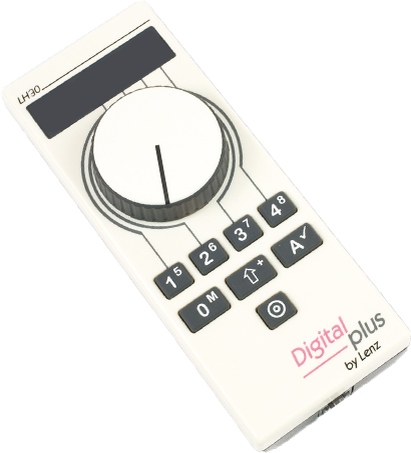

Lenz LH30

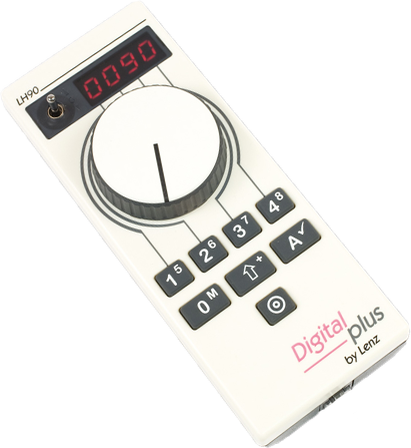

Lenz LH90 - ab Z21 FW V1.24

Funky  - ab Z21 FW V1.24

LAN

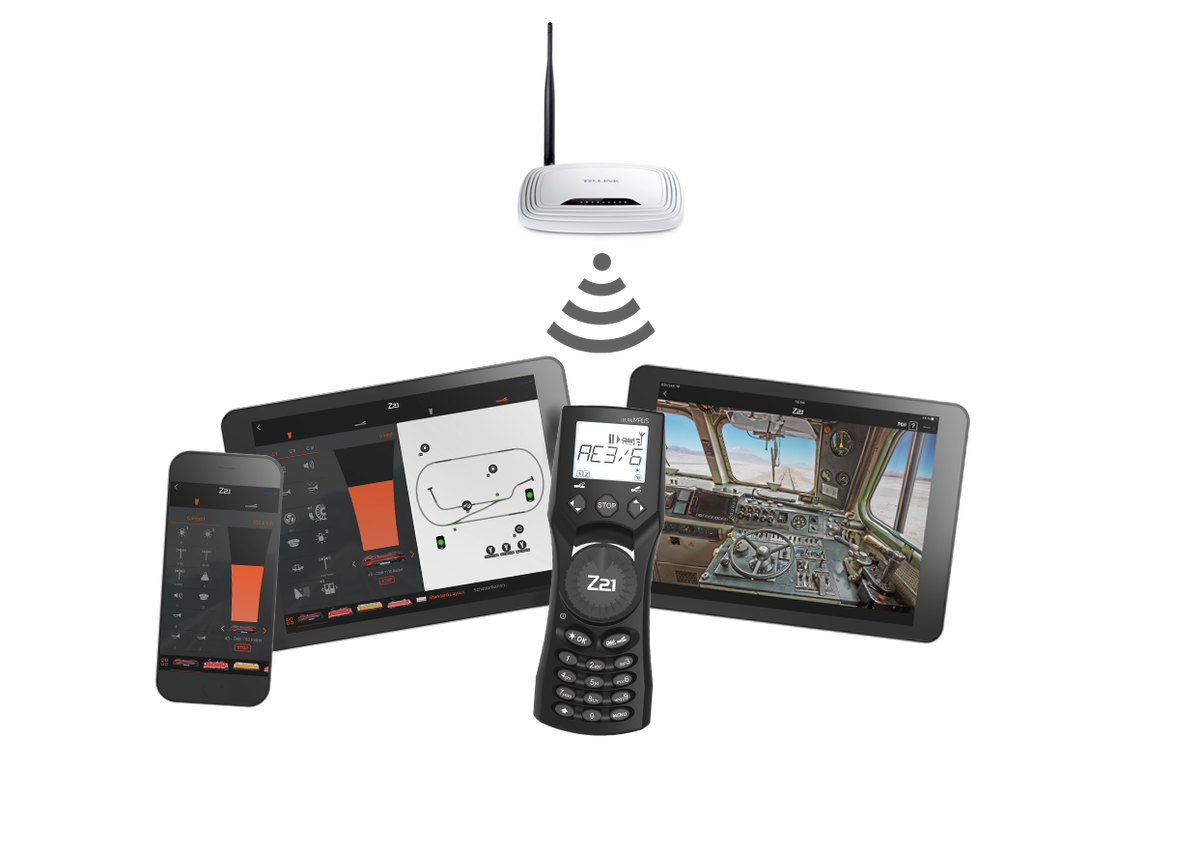

LAN mobile

Verbindung mit folgenden Programmen

Z21 App (Vorgängerversion)
DigiTrainsPro

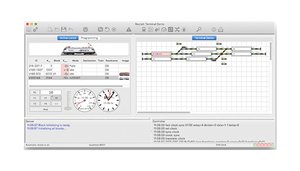

Rocrail

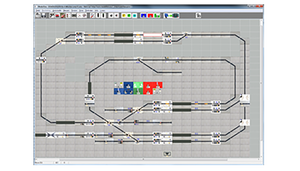

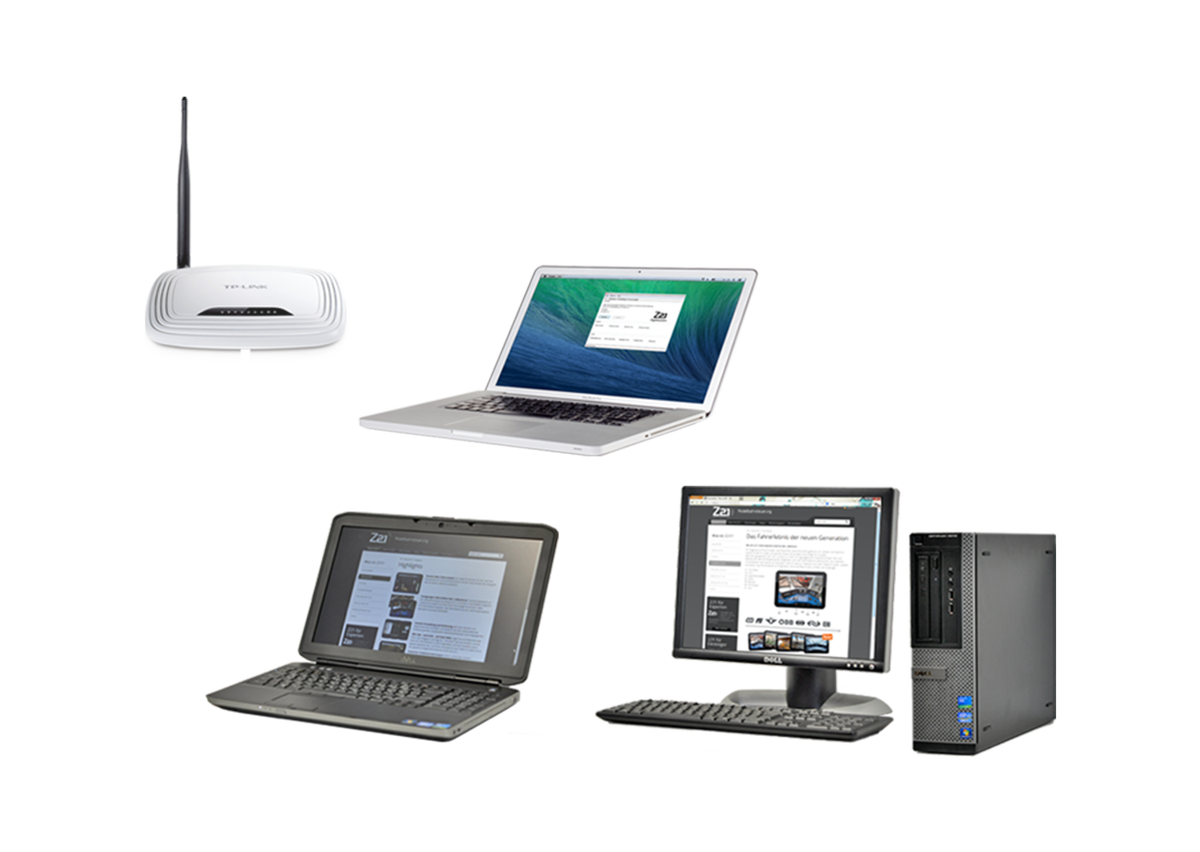

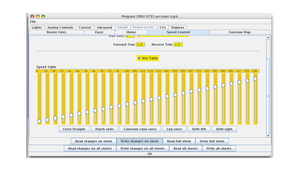

LAN PC

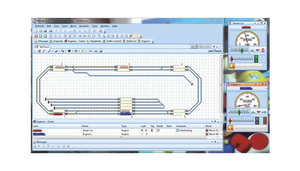

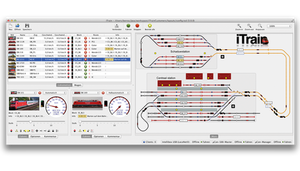

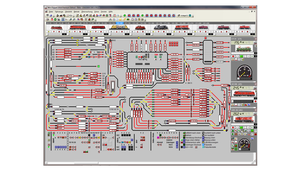

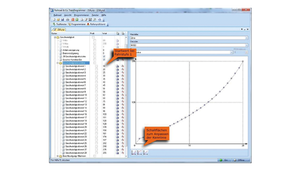

Verbindung mit folgenden Programmen

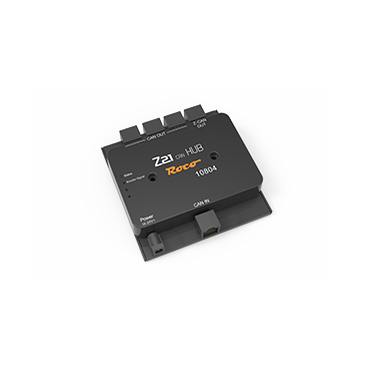

CAN

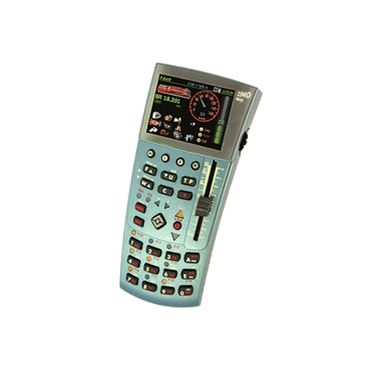

Zimo MX32

ab Z21 FW V1.25 und Zimo FW V01.15

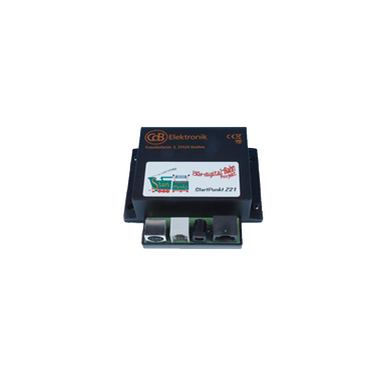

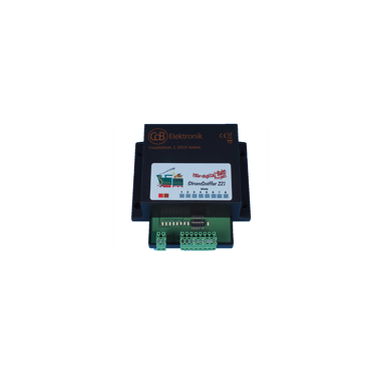

CdB Elektronik
Verteiler

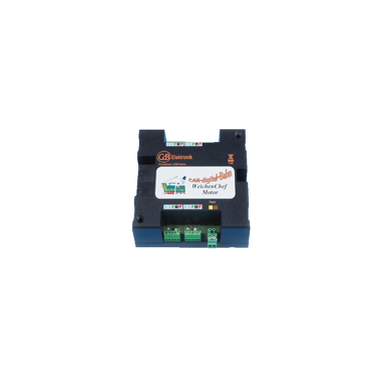

CdB Elektronik
Schaltdecoder

CdB Elektronik
Rückmeldedecoder

CdB Elektronik

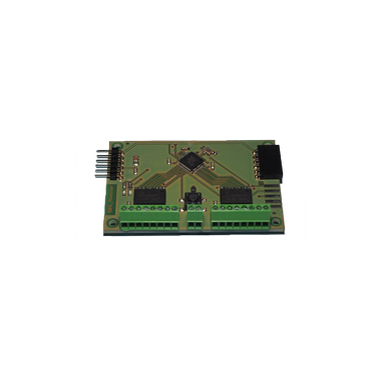

Gleisbildstellpult

CdB Elektronik

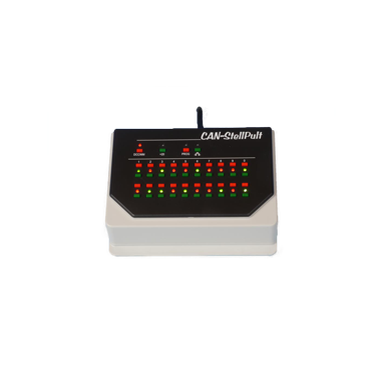

CAN-StellPult
