Technische Information für hohe Ströme

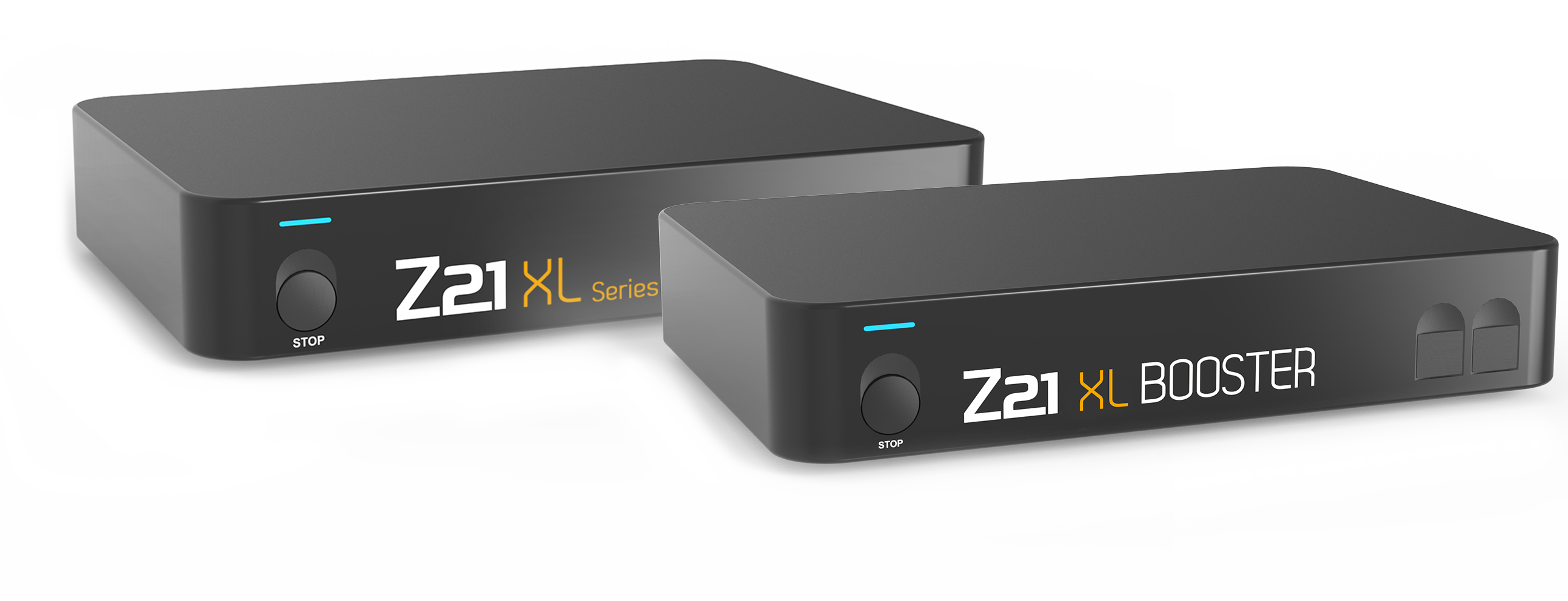

Besonders beim Gartenbahnbetrieb kann es leicht zu lockeren oder verschmutzen bzw. oxidierten Gleisverbinder kommen und das könnte auf Ihren Schienen zu höheren Übergangswiderständen führen. Falls dann ein Kurzschluss auftritt, besteht die Gefahr, dass die Z21 XL Zentrale oder der Z21 XL BOOSTER diesen Kurzschluss nicht schnell genug erkennen kann und so weiterhin hohe Ströme liefert. Im schlimmsten Fall könnte dies zu einem ungewollt starken Erwärmen oder sogar zu einem Brand führen.
Um diese Problematik zu umgehen, empfehlen wir Ihnen auf folgende Tipps bei der Verkabelung zu achten:
-
Mehrfache Einspeisung des Gleissignals an die Gleisanlage
Je öfter das Gleis angeschlossen ist, desto niedriger sind die Übergangswiderstände. Dafür könnte man die Versorgungsleitung z. B. sternförmig oder ringförmig anordnen. -
Passender Kabelquerschnitt
Für die Spur 1 und Spur G empfehlen wir Ihnen mindestens einen Kabelquerschnitt von 1,5 mm² zu wählen. -
Ordentliche Klemmstellen
Achten Sie auf fachgerechte, saubere und ordentliche Klemmstellen.
