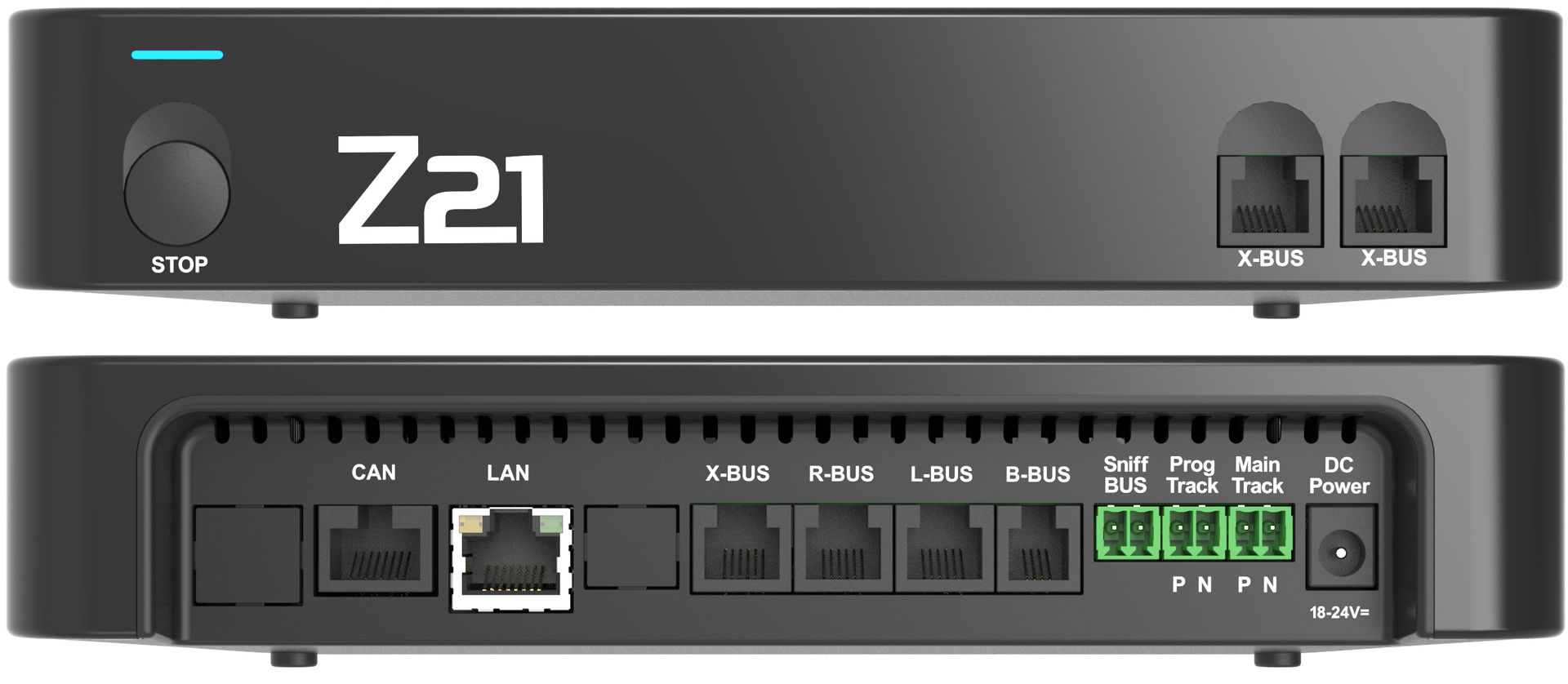

Alle Anschlüsse der schwarzen Z21®

Main Track - Hauptgleis

● 3 A
● Kurzschlusserkennung
● Gleisspannung von 12 bis 24 V einstellbar
● Einstellung über App und Z21® Maintenance Tool
● Maximale Gleisspannung = 1 V unter Eingangsspannung

2 Leiter DCC



DCC Lok-Decoder

• 14/28/128 Fahrstufen
• F0 bis F28
• POM lesen & schreiben



DCC Weichen- und Signal-Decoder

• Konfiguration komplexer Decoder
• 2048 DCC-Weichen

3 Leiter MM



MMI und MMII Lok-Decoder

• MMI: Adresse 1 bis 80 und 14 Fahrstufen
• MMII: Adresse 1 bis 255 und 28 Fahrstufen



MM Weichen-Decoder

• 255 MM Weichen möglich

Zu beachten: Die Polarität beim Anschluss von 3-Leiter-Gleisen und dazu passenden Weichen-Decoder - damit dieser das asymmetrische MM-Signal korrekt verarbeitet

Prog Track - Programmiergleis

  • CV Programmierung
    Gemäß NMRA S-9.2.3
    CV Bit- und Byte-weise lesen/schreiben
    im Direct Mode
  • MM Programmierung
    6021-Programmiermodus
    ab Z21® FW V1.23
  • Decoder Update für Zimo Decoder
    mit Z21® Maintenance Tool
Hinweis: Eine begonnene CV-Programmierung kann durch kurzen Druck auf die STOP Taste abgebrochen werden

Status LED

Leuchtet Blau - Normalbetrieb

Leuchtet Grün - Programmiermodus

Blinkt Grün - Decoderupdate

Blinkt Blau - STOP

Blinkt Rot - Kurzschluss

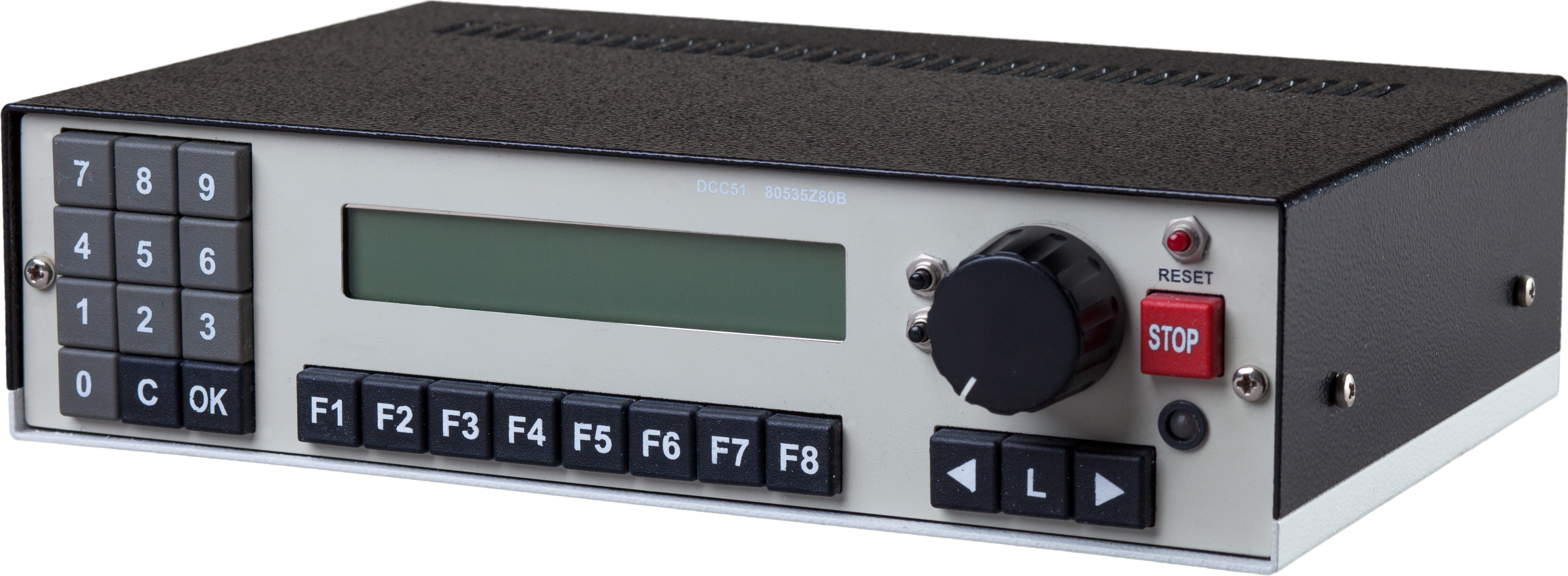

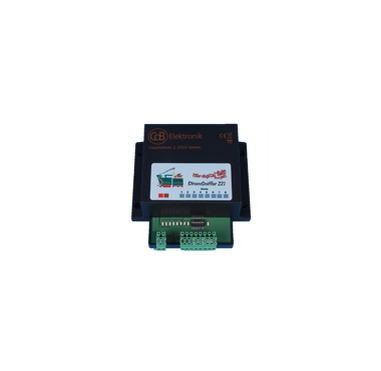

Sniffer-BUS

Am Sniffer-BUS können "ausgediente" DCC-Zentralen mit einer Ausgangsspannung ab 16 V angeschlossen werden.

So kann diese Zentrale wie ein Fahrregler verwendet werden.

Es werden Schalt- und Fahrbefehle aus dem DCC-Signal der alte Zentrale ausgelesen.

Die Übertragungsrichtung ist immer nur von der Fremdzentrale zur → Z21® möglich.

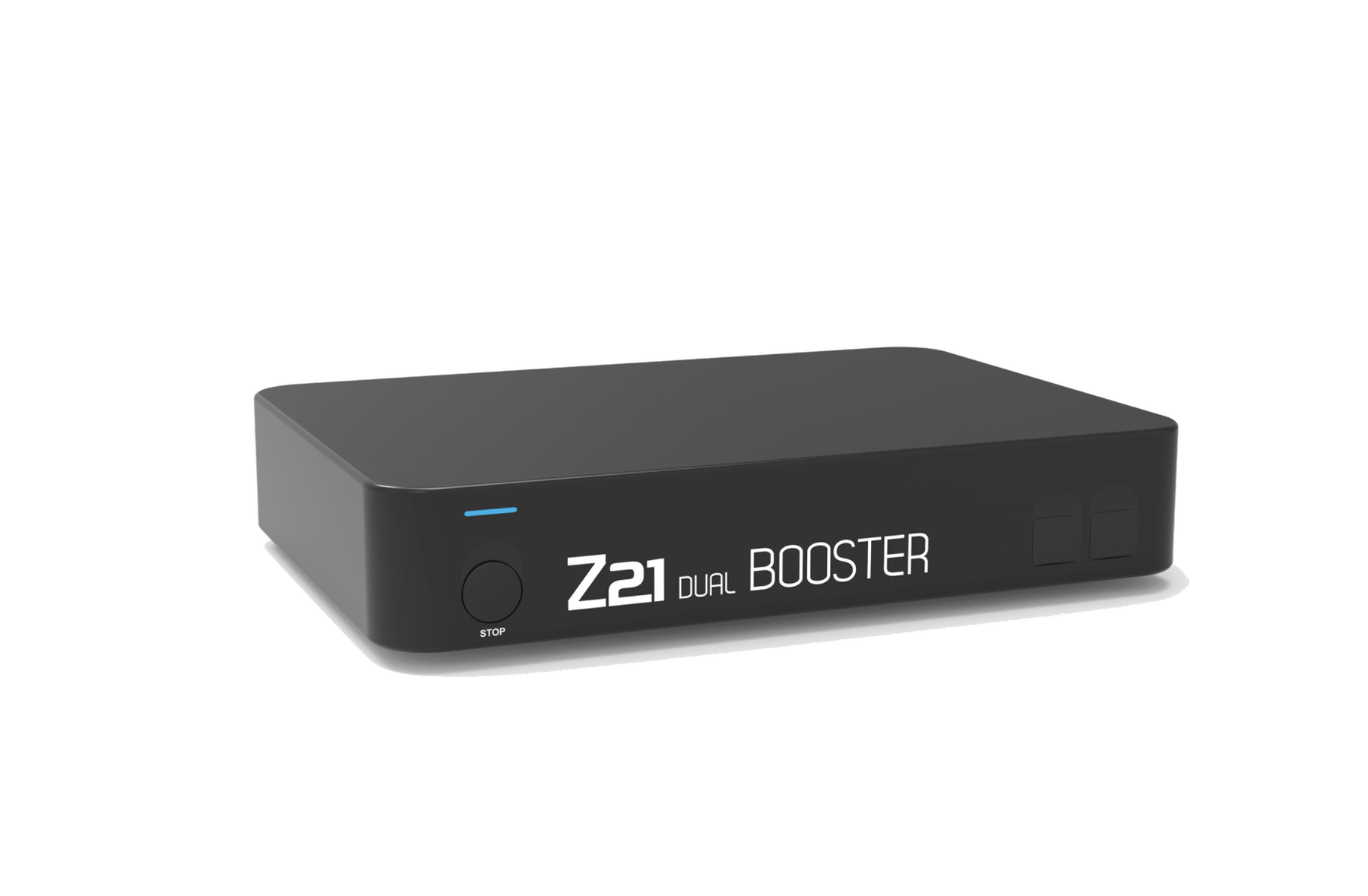

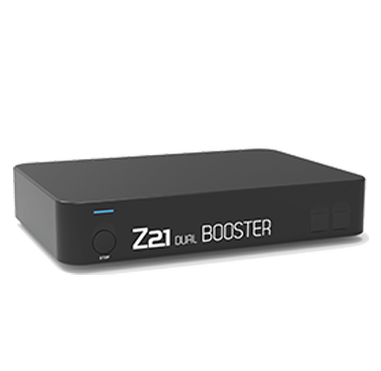

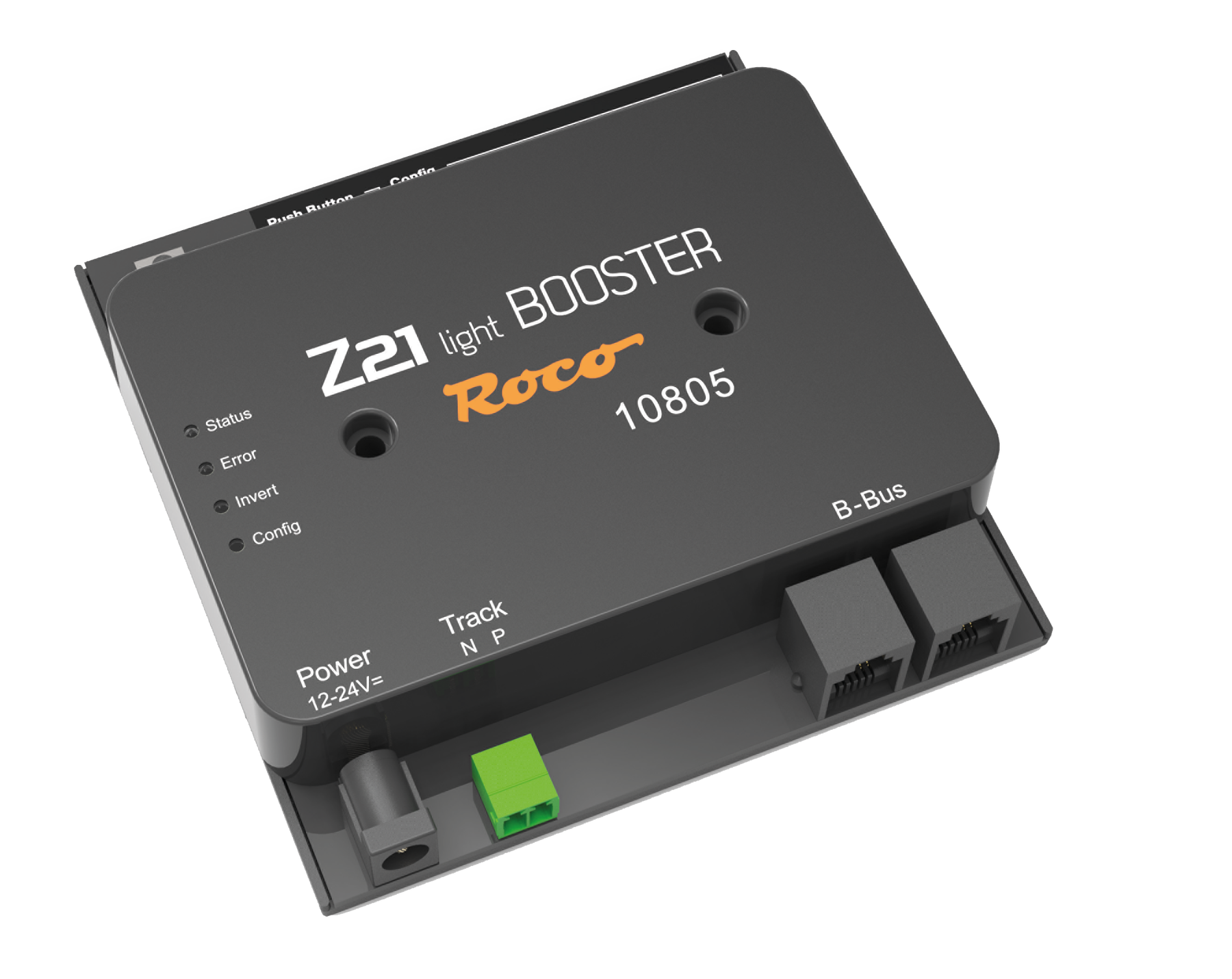

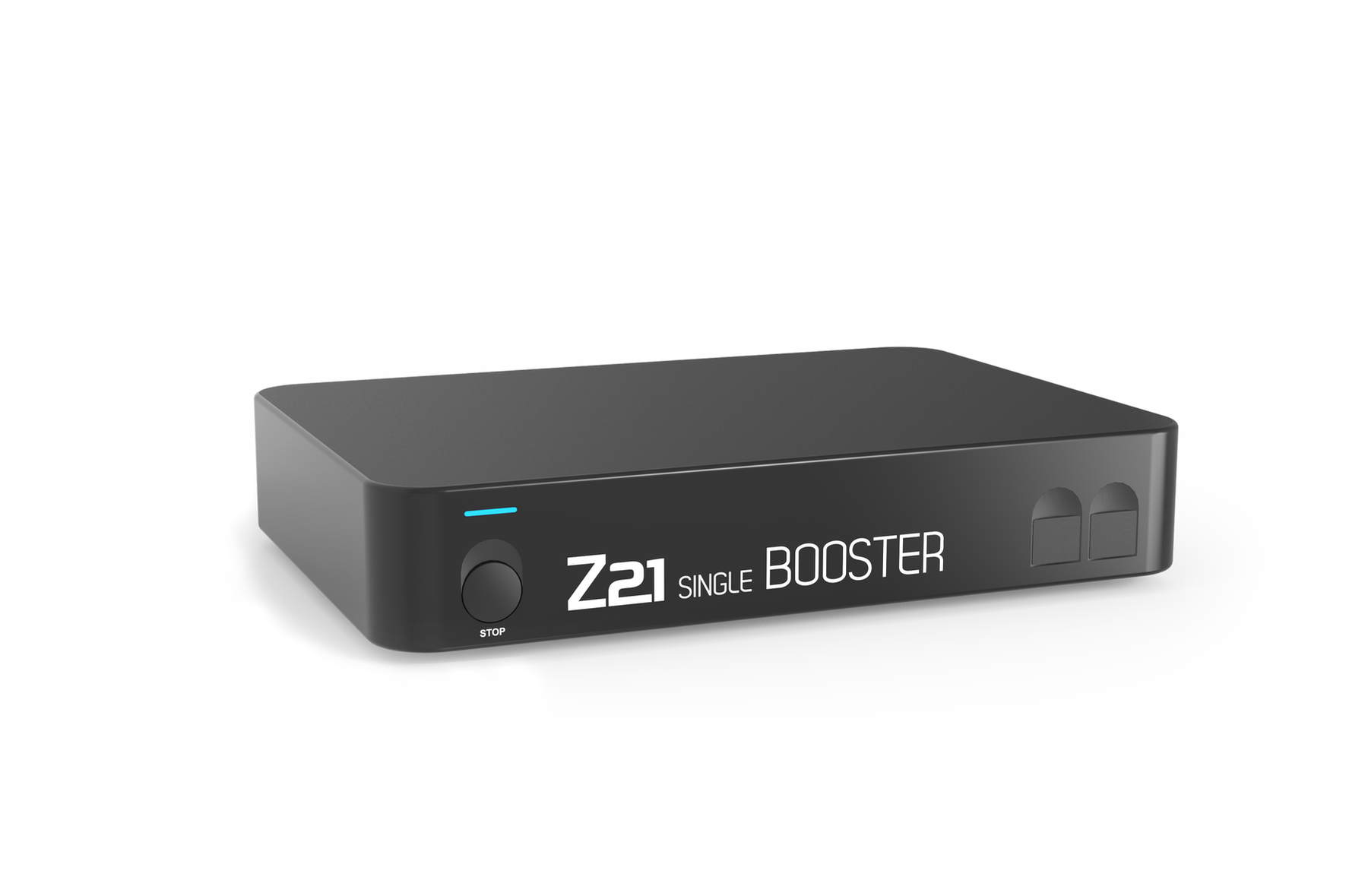

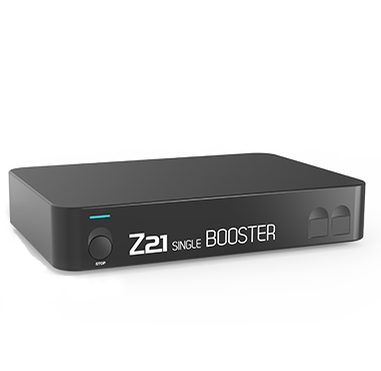

Booster BUS

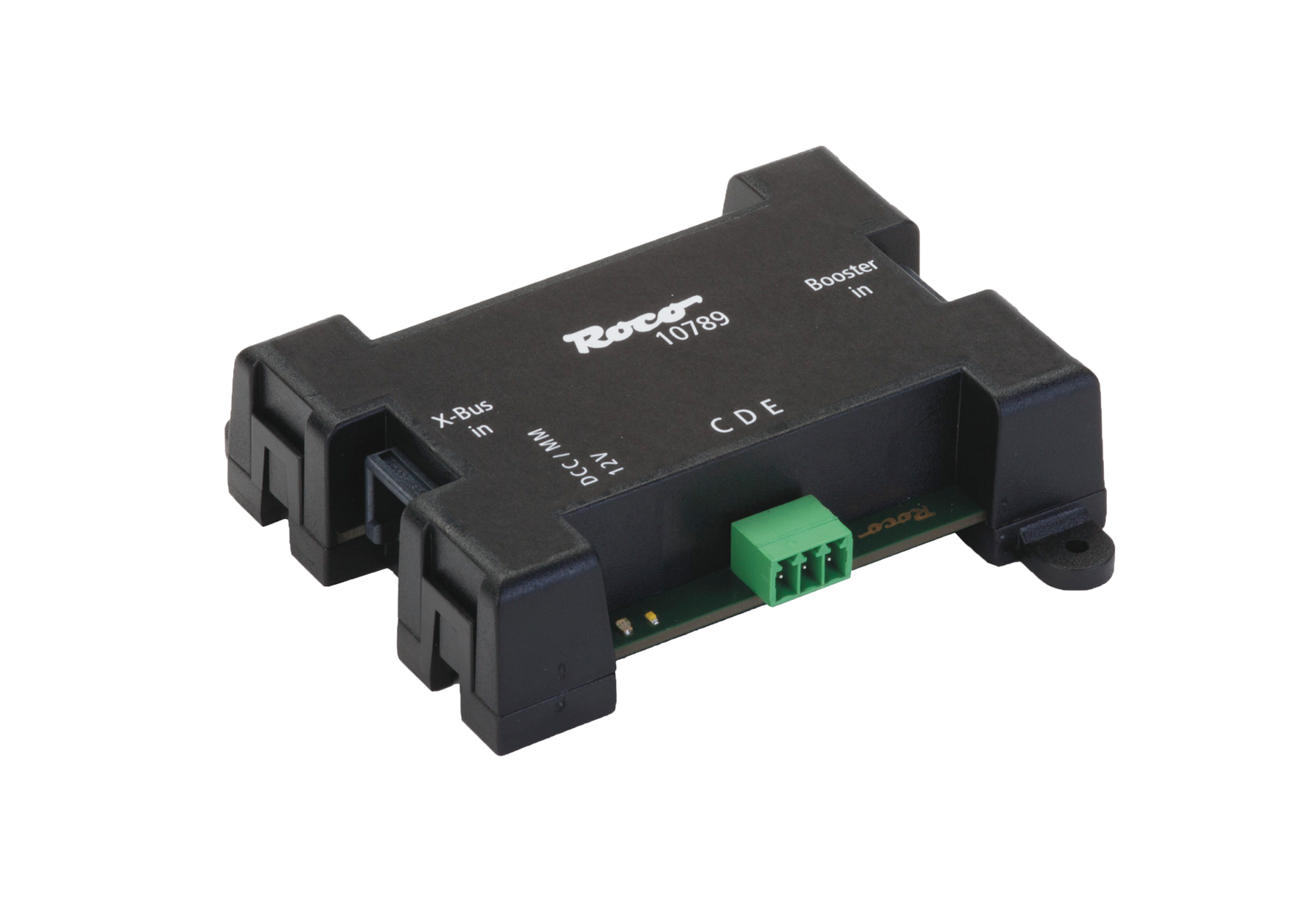

10789 - Z21® -CDE Booster Adapter

10-15 Booster mit CDE Schnittstelle
(auch mit Fremdzentralen)

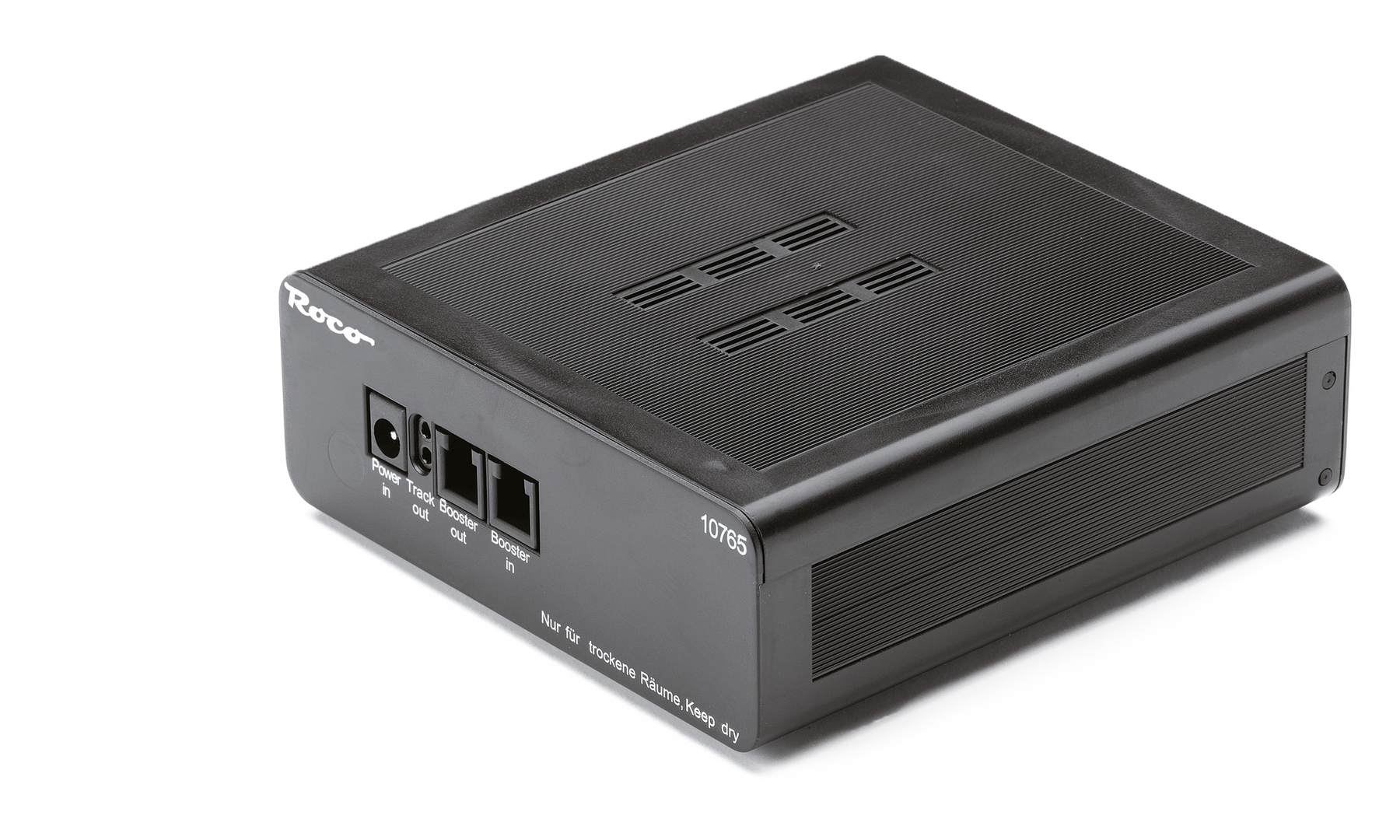

10765 - Digital Booster

Bis zu 3,2 A pro Booster

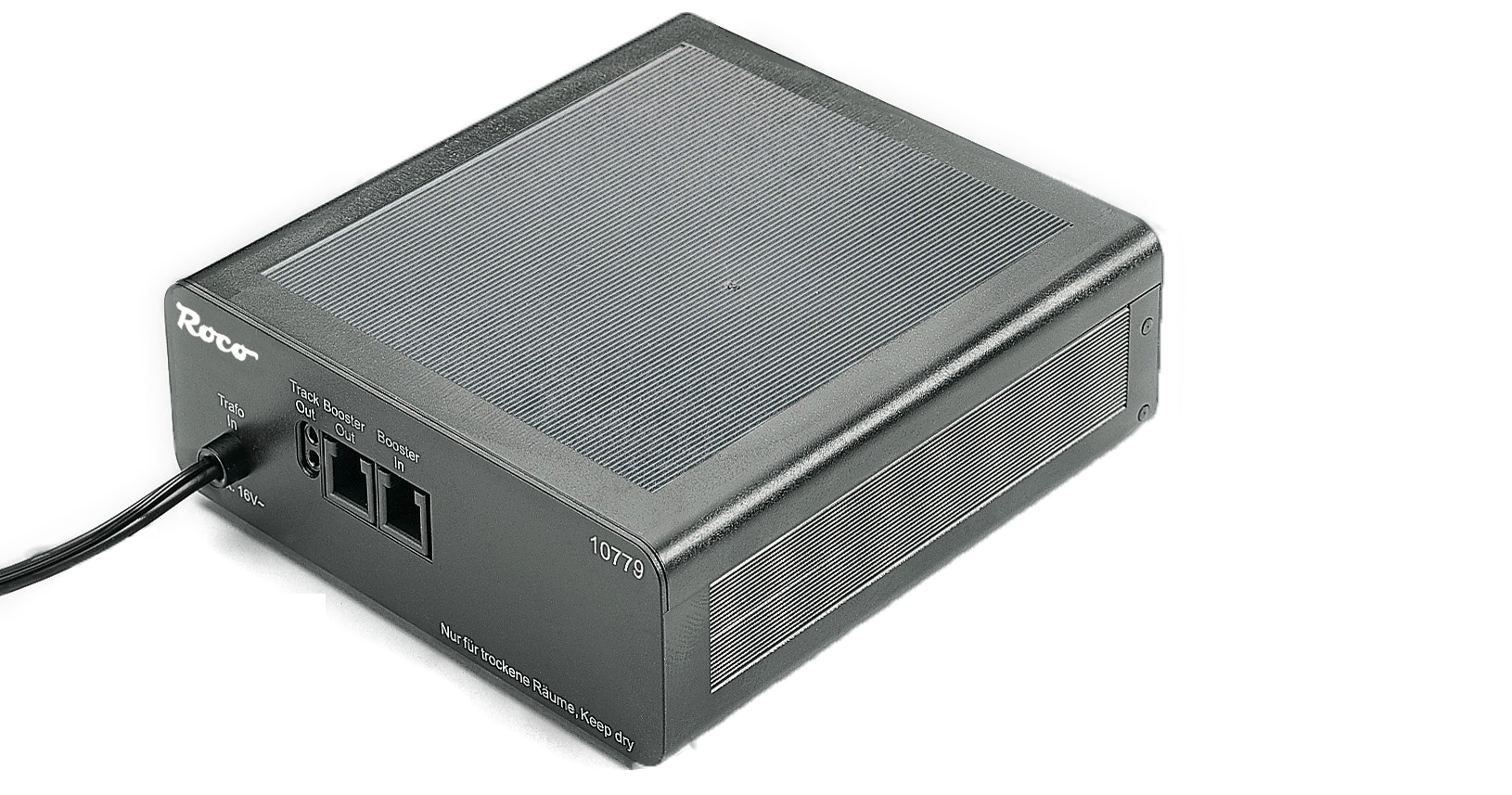

Ab fünf benötigen Sie den Bremsgenerator 10779

LocoNet-BUS

Unterstützt aktuell mehr als 21 getestete Handregler, Rückmelder sowie Schaltmodule von verschiedensten Herstellern:

Ab Z21® FW V1.24

LocoNet T (Master) 12 VDC, 500 mA

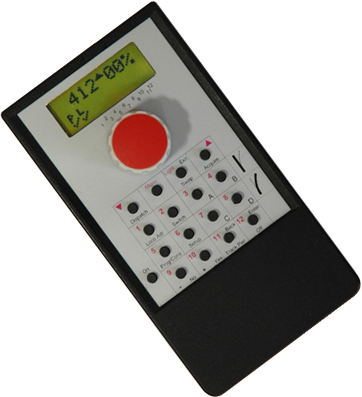

Funky

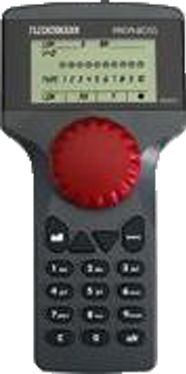

Profi-BOSS als LocoNet Slave

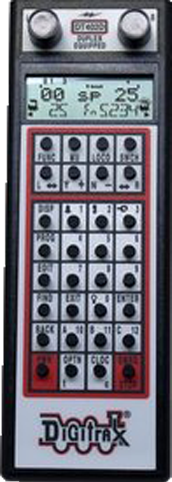

DT402

DT300

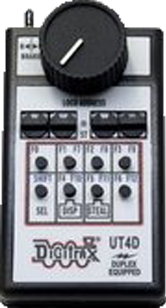

UT4

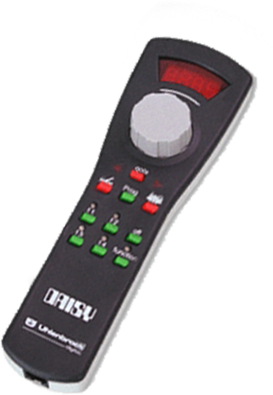

DAISY

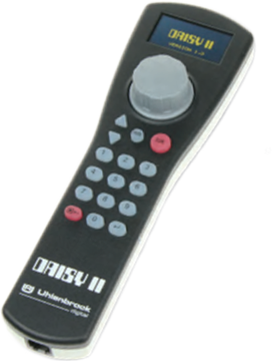

DAISY II

Funkmaster Update

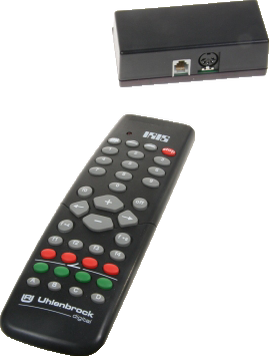

IRIS + 63830 IR-Receiver

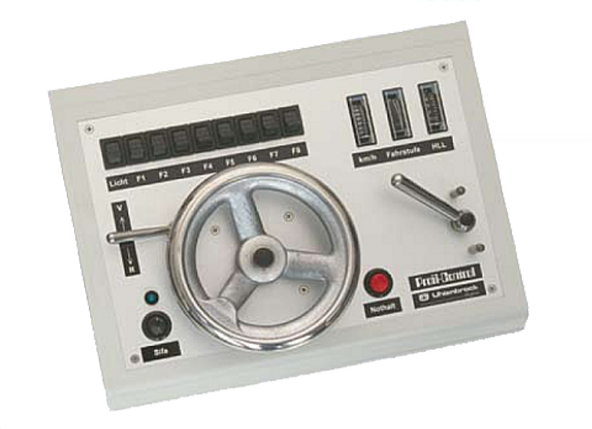

Profi-Control*

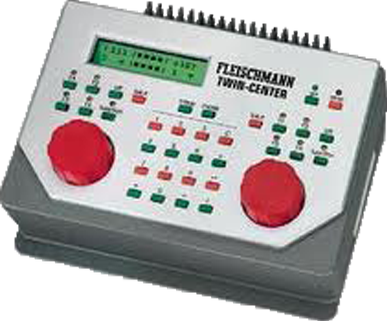

TWIN-CENTER, Intellibox, TWIN-CONTROL, IB-Control

LocoNet Slave

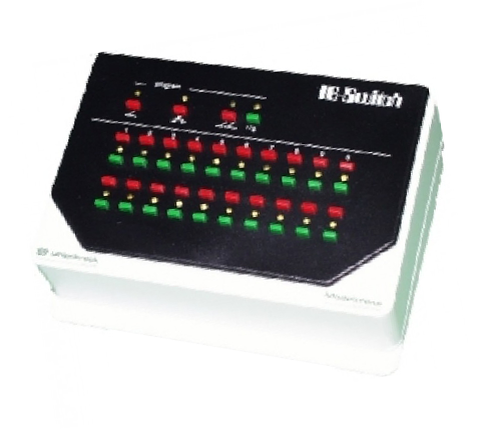

IB-Switch

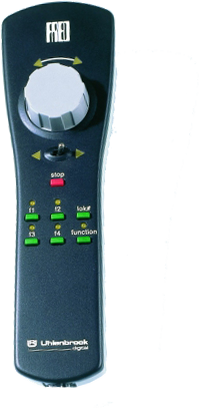

FRED*

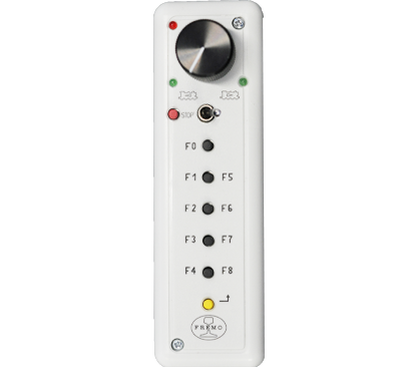

FREMO FRED*

TURN-CONTROL

LISSY

Automatisierung über IR

TRAIN-NAVIGATION

Automatisierung über IR

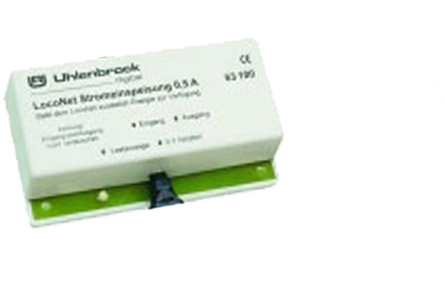

63100

Stromeinspeisung

63400, 63410

Ein-, Ausgabemodul

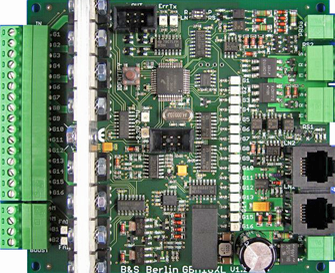

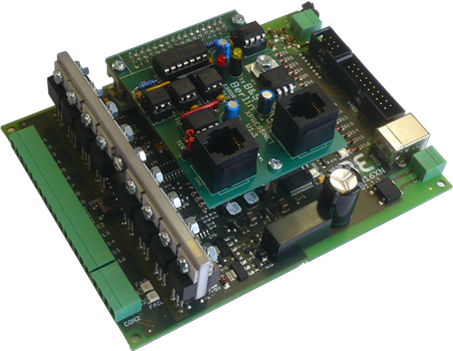

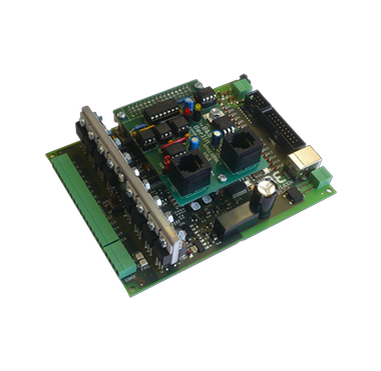

Blücher GBM16XL

Gleisbelegtmelder

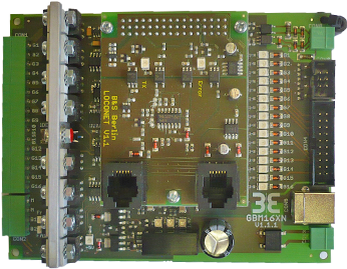

Blücher GBM16XN

LocoNet Interface

Gleisbelegtmelder

Zugerkennung über RailCom®

63320, 63340

2L Belegtmelder



Folgende Module können nur an einem LocoNet B- Port angeschlossen werden = Adapter notwendig:

• LocoNet Booster

• BDL168, RX4
Belegtmelder mit Transponding



Folgende Module sind mit Vollbrücken-Endstufen nicht kompatibel und dürfen daher nicht direkt an die Z21® oder an eine Digitrax Zentrale angeschlossen werden:

• MARCo
• 63330, 63350
• 68720, 68730

TWIN-CENTER: Slave Modus ab FW V2.000 über Sonderoption 844 = 1

Intellibox: Slave Modus ab FW V2.001 über Sonderoption 844 = 2

(d. h. LocoNet Stromquelle aus)



LocoNet Slave Mode wird am PROFI-BOSS wie folgt aktiviert:

1. C + alt
2. MASTER auf SLAVE ändern
3. Bestätigen



* Lokübernahme mittels Dispatch Verfahren über Z21® Maintenance oder die Z21® App

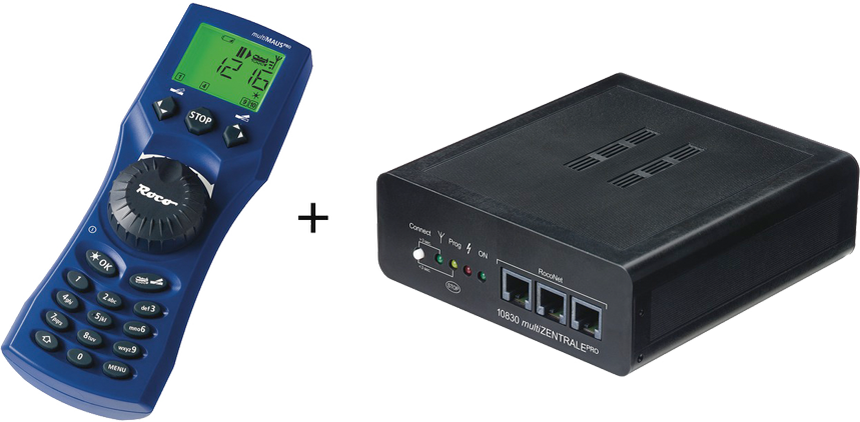

Der L-BUS ermöglicht auch das Verbinden über eine multiZENTRALEpro zur multiMAUSpro

Ab Z21® FW V1.24 mit Z21® als LocoNet Master





Ab FW V1.09 (LocoNet Slave)

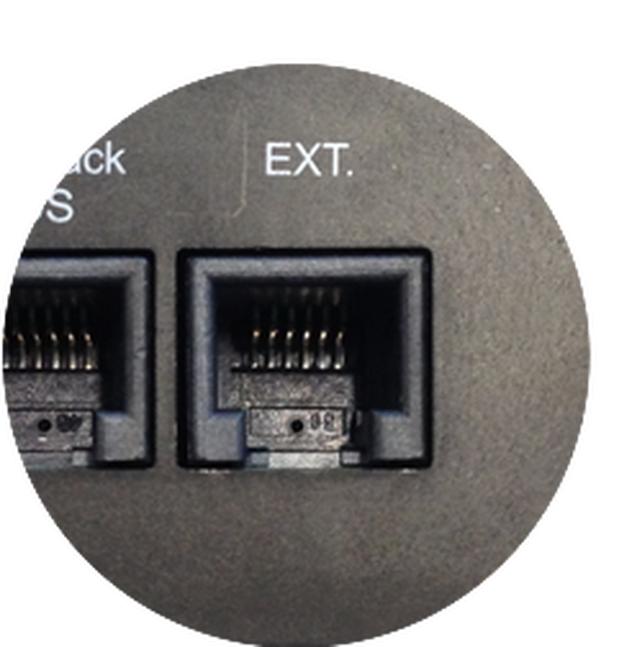

An EXT. anschließen

Die multiZENTRALEpro ist der LocoNet Slave und wird von der Z21® mit Energie (12 VDC) versorgt.

Verwenden Sie deshalb an der multiZENTRALEpro kein Schaltnetzteil oder Trafo!

Schließen Sie das Gleis am LocoNet Master an.

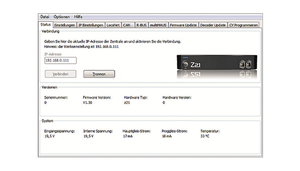

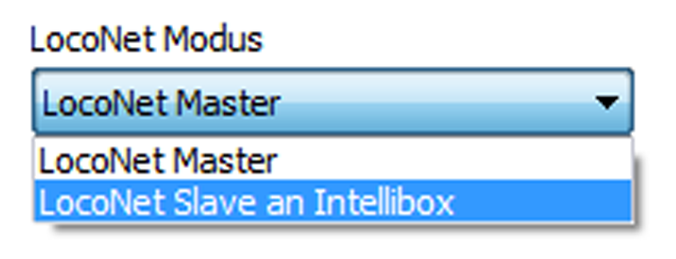

Ab Z21® FW V1.22 kann die Z21® über das Z21® Maintenance Tool als LocoNet Slave konfiguriert werden:

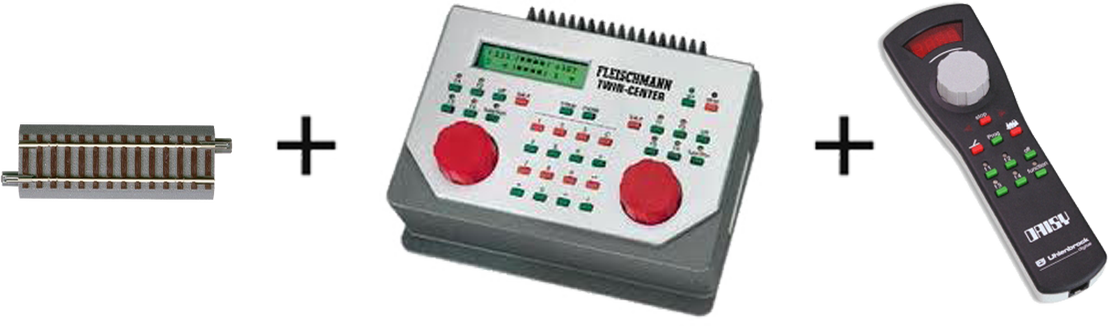

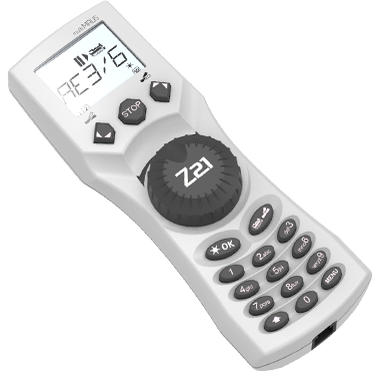

Steuern Sie das TWIN-Center/die Intellibox über die Z21® App oder MULTIMAUS® etc...

Diese Zentrale ist der LocoNet Master. Die Z21® dient in diesem Fall als Schnittstelle zwischen den mit ihr verbundenen Eingabegeräten und dem TWIN-CENTER oder Intellibox.

Dadurch ist es möglich Ihre Anlage gleichzeitig sowohl mit dem TWIN-CENTER/Intellibox und eventuell vorhandenen LocoNet Bediengeräten, als auch mit der Z21® App am Smartphone, Tablet und der MULTIMAUS® zu steuern.

Damit die Z21® und der vorhandene Master nicht gleichzeitig die Versorgungsspannung am LocoNet einspeisen, muss die Versorgungsspannung (Pin 1 und Pin 6) an der L-BUS Schnittstelle der Z21® vom Rest des LocoNets isoliert werden



Verwenden Sie dazu, das extra zu diesem Zweck angefertigte weiße "Z21® LocoNet Slave Kabel" mit der Ersatzteilartikelnummer 136100.

Dieses Kabel erhalten Sie bei Ihrem Händler oder online hier.



Die Verwendung eines falschen Kabels kann zur Zerstörung der Zentrale führen!

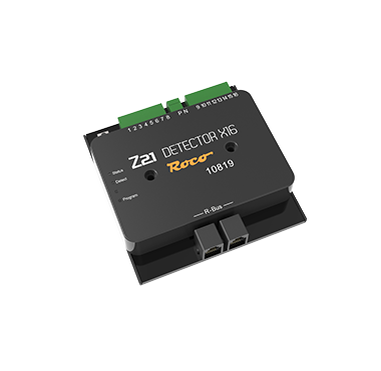

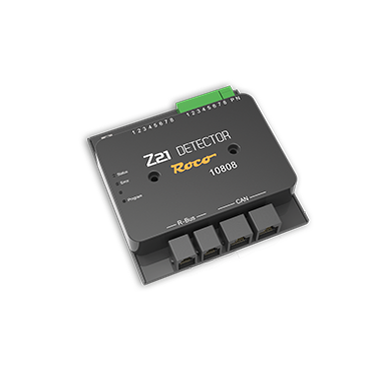

Rückmelde-BUS

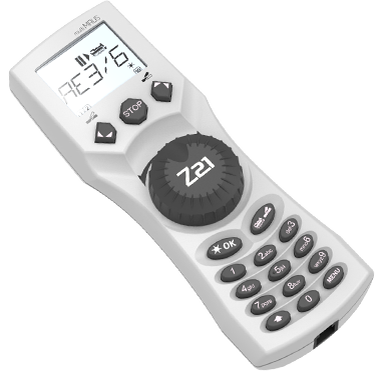

MULTIMAUS® Firmware Update und Sprachenwechsel über Z21® Maintenance

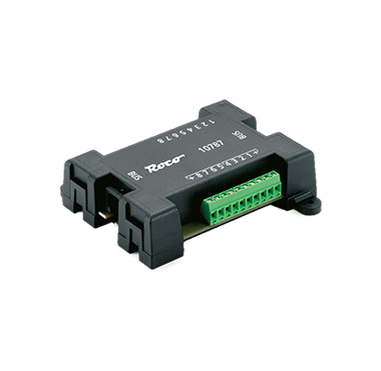

Rückmeldemodule (z. B. 10787) für Schaltkontakte

20 Module mit aufsteigenden Adressen

8 Eingänge pro Rückmeldemodul

  • Kombinierbar mit Schaltgleisen (z. B. 61117, 42518 ...)
  • Kombinierbar mit Schaltschwelle mit eingebautem Reedkontakt (z. B. 42605, 61193 ...)

Blücher GBM16XN

XpressNet Interface

ab GBM FW V1.11.2

X-BUS

Am X-BUS der Z21® können 31 Geräte angeschlossen werden.
Unter anderem folgende:

Lokmaus3

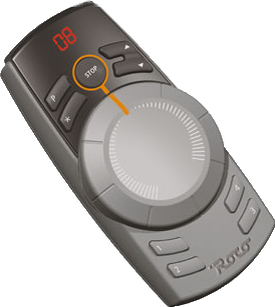

Lokmaus2

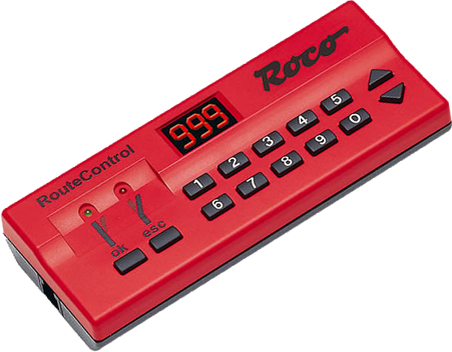

Route Control

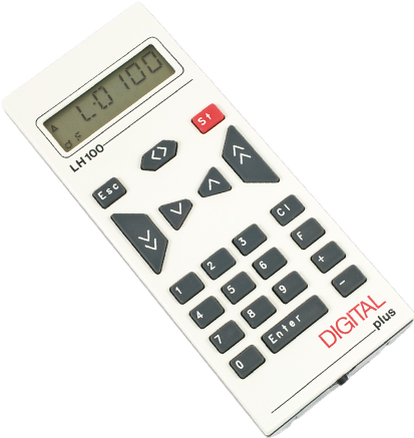

Lenz LH100

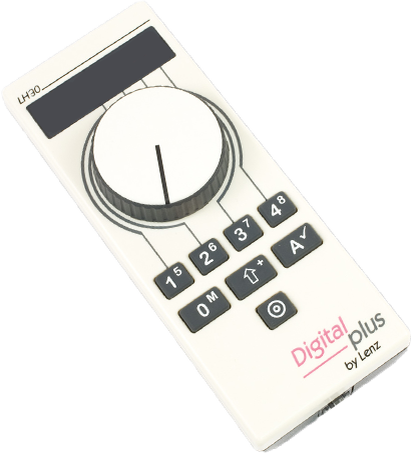

Lenz LH30

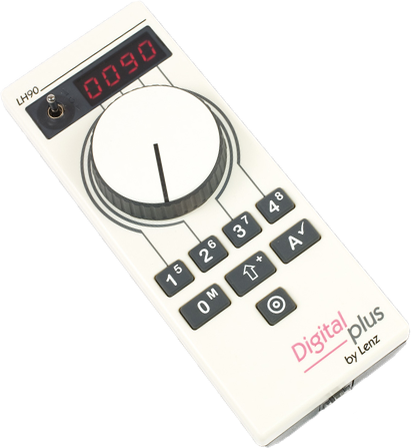

Lenz LH90 - ab Z21® FW V1.24

Funky  - ab Z21® FW V1.24

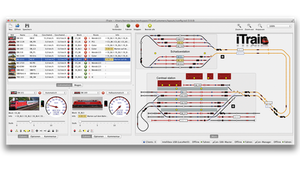

Blücher GBM16XN (Gleisbelegtmelder für PC-, Steuerung Rocrail, iTrain...)

XpressNet Interface

ab Z21® FW V1.24
ab GBM FW V1.11.2

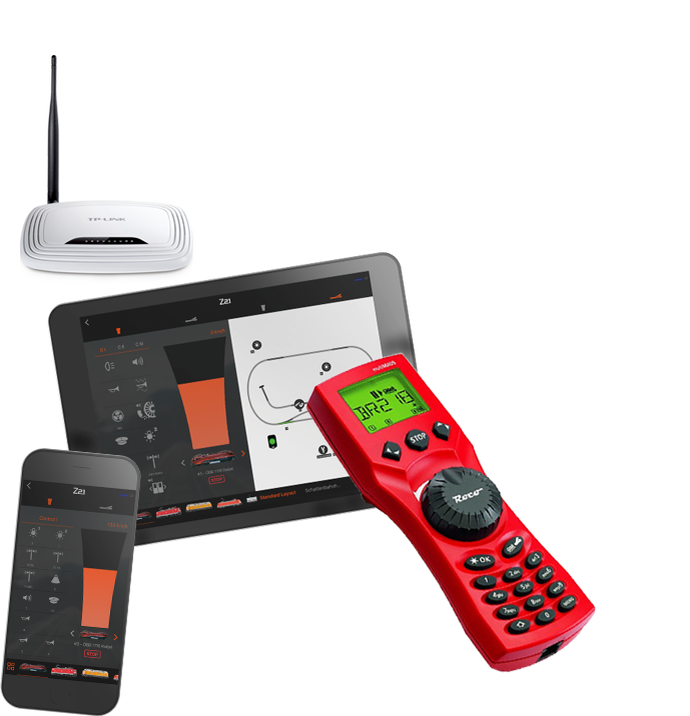

LAN

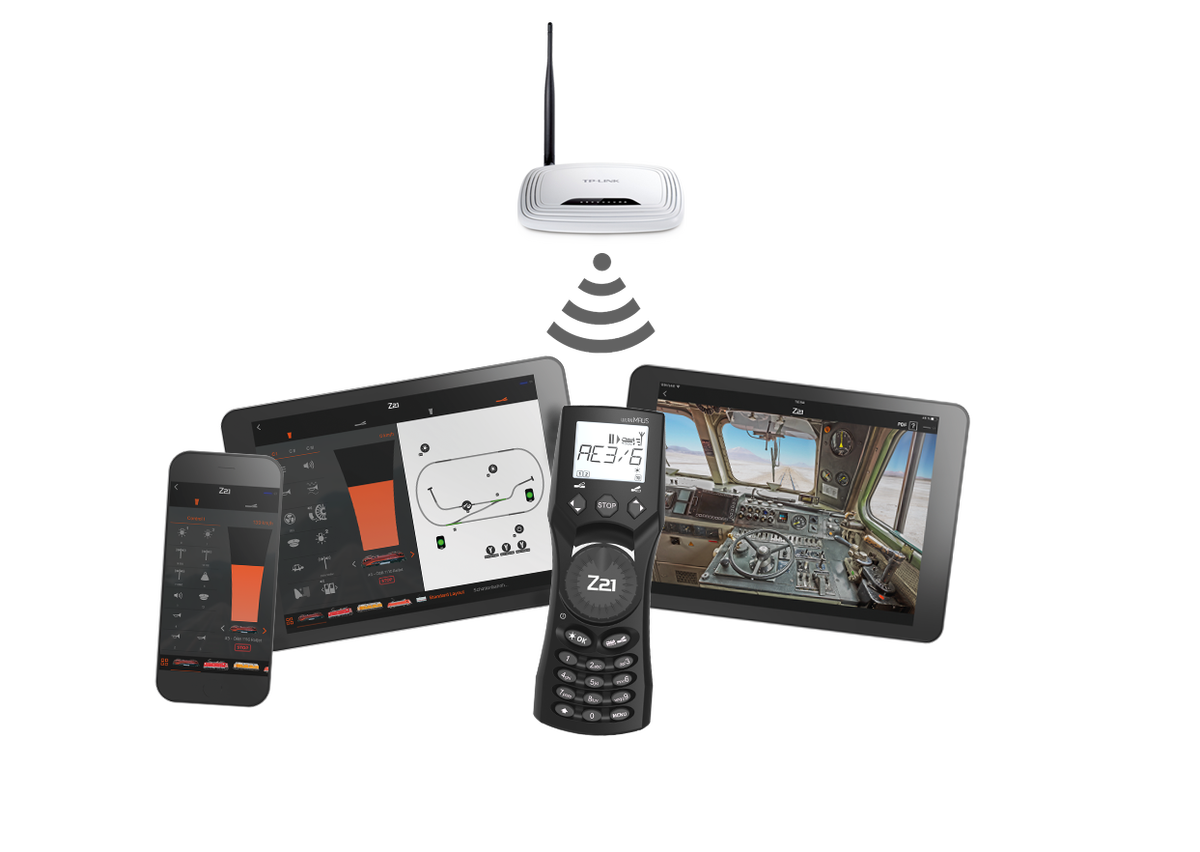

LAN mobile

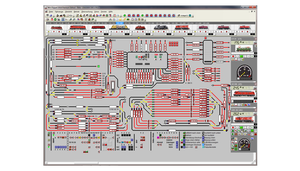

Verbindung mit folgenden Programmen

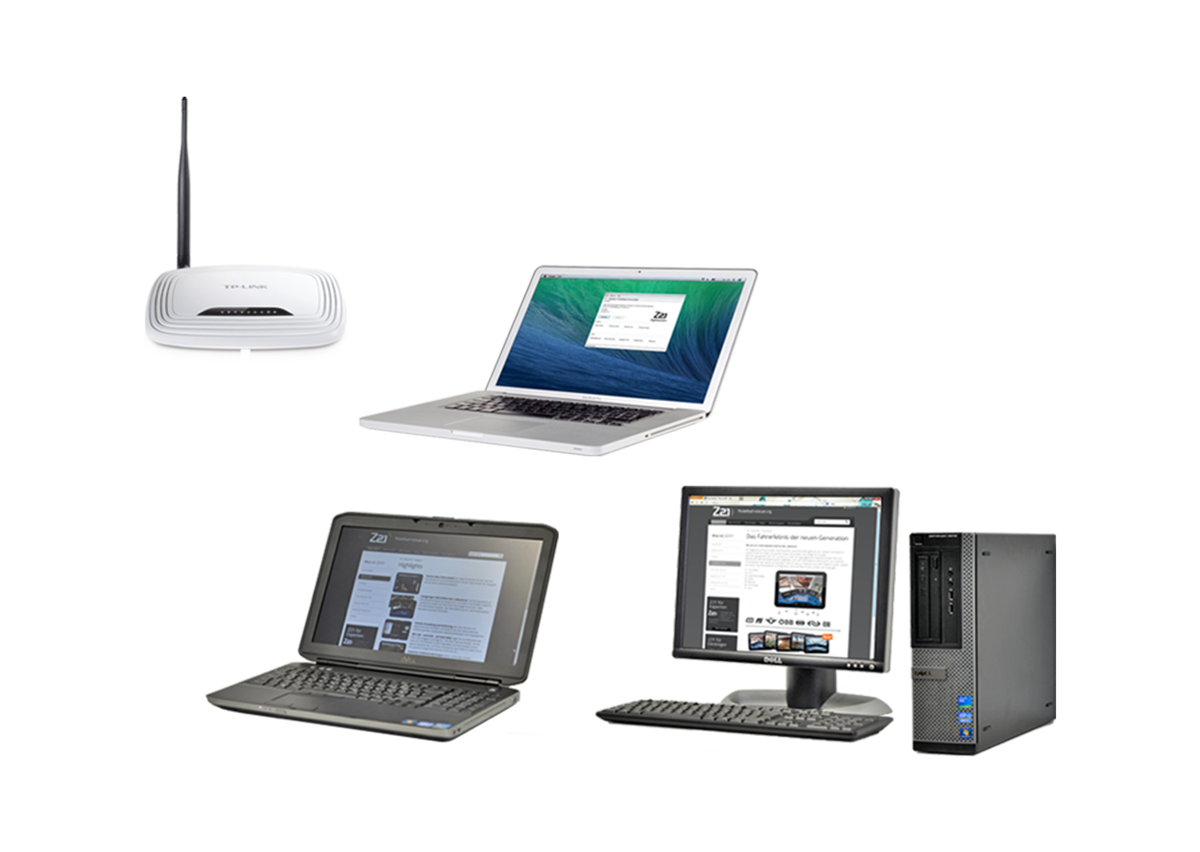

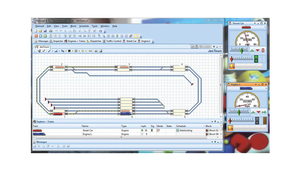

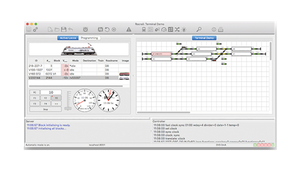

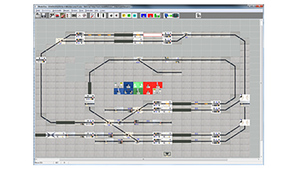

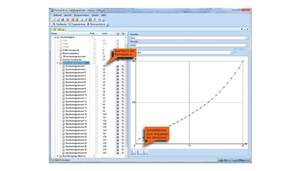

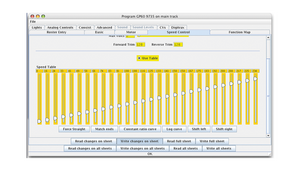

LAN PC

Verbindung mit folgenden Programmen

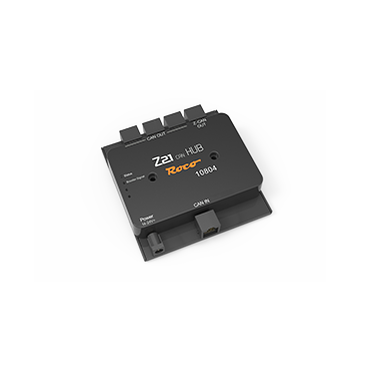

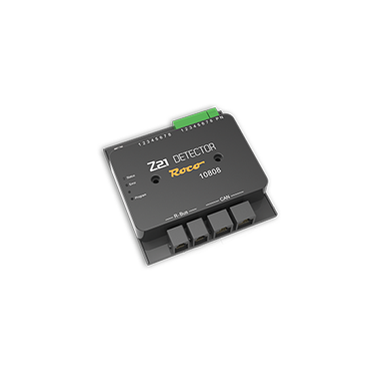

CAN

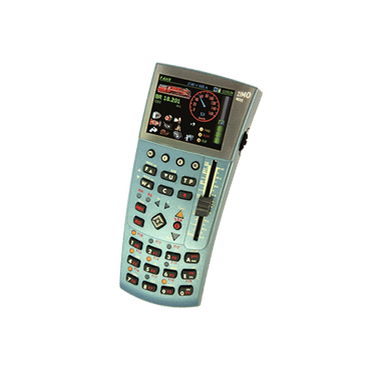

Zimo MX32

ab Z21 FW V1.25 und Zimo FW V01.15

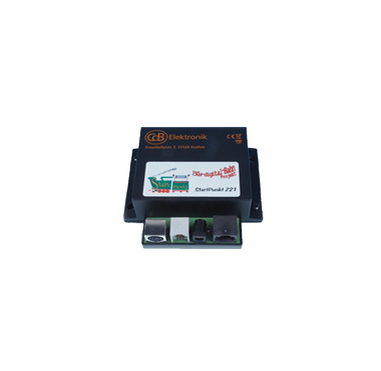

CdB Elektronik
Verteiler

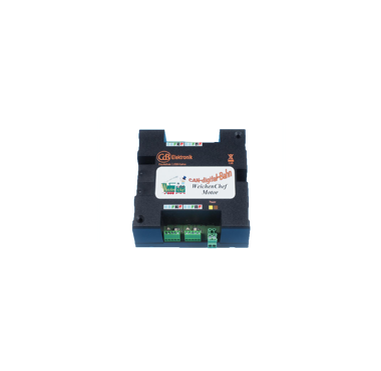

CdB Elektronik
Schaltdecoder

CdB Elektronik
Rückmeldedecoder

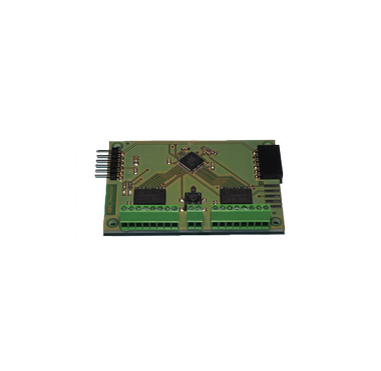

CdB Elektronik
Gleisbildstellpult

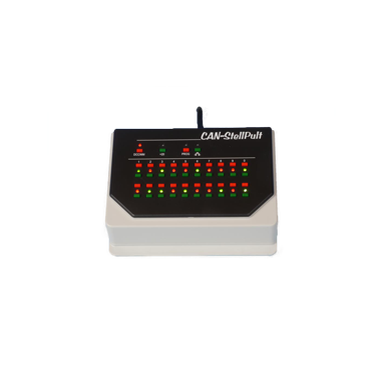

CdB Elektronik
CAN-StellPult
