4 fading LEDs (international)
Signal-ID: 65 (Hexadezimal: 0x41)
Diese Signalkonfiguration kann für allgemeine Beleuchtungsaufgaben verwendet werden:
- 4 einzelne LEDs, einzeln schaltbar mit sanften Auf- und Abblenden
Diese Signalkonfiguration ist bis auf das sanfte Auf- und Abblenden identisch mit Signal-ID 64 (0x40), und sie ist nur geeignet für den Betrieb mit Leuchtdioden (selbstverständlich wie immer mit entsprechendem Vorwiderstand).
Jeder Ausgang kann über Schaltbefehle einzeln ein- und ausgeschaltet werden, und
die anderen drei Ausgänge bleiben dabei unverändert.
Zusätzlich kann man über Schaltbefehle im DCC "Erweiterten Zubehördecoder
Paketformat" (DCCext - DCC Extended Accessory Command) auch alle vier Ausgänge
gemeinsam mit nur einem Befehl schalten. Damit wird auf flexible Art und Weise
ermöglich, sogar unbekannte Signaltypen zu betreiben, selbst wenn diese im signal
DECODER noch gar nicht hinterlegt sind.
Tipp: Wenn man den signal DECODER auf 4 Signale konfiguriert (CV40) und danach alle
vier Signale auf diese Signalkonfiguration einstellt, dann kann man alle 16
Ausgänge des Decoders individuell schalten.

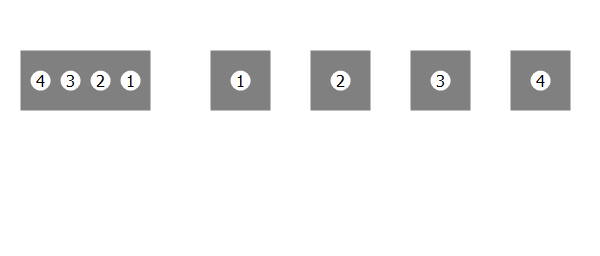

Klemmenbelegung
1 - LED
1. Ausgang
2 - LED
2. Ausgang
3 - LED
3. Ausgang
4 - LED
4. Ausgang
Signalbegriffe
0000
DCCext
0
Trigger
-
Alle vier Ausgänge ausgeschaltet.
0001
DCCext
1
Trigger
-
Nur Ausgang 1 eingeschaltet.
0010
DCCext
2
Trigger
-
Nur Ausgang 2 eingeschaltet.
0011
DCCext
3
Trigger
-
Nur Ausgänge 1, 2 eingeschaltet.
0100
DCCext
4
Trigger
-
Nur Ausgang 3 eingeschaltet.
0101
DCCext
5
Trigger
-
Nur Ausgänge 1, 3 eingeschaltet.
0110
DCCext
6
Trigger
-
Nur Ausgänge 2, 3 eingeschaltet.
0111
DCCext
7
Trigger
-
Nur Ausgänge 1, 2, 3 eingeschaltet.
1000
DCCext
8
Trigger
-
Nur Ausgang 4 eingeschaltet.
1001
DCCext
9
Trigger
-
Nur Ausgänge 1, 4 eingeschaltet.
1010
DCCext
10
Trigger
-
Nur Ausgänge 2, 4 eingeschaltet.
1011
DCCext
11
Trigger
-
Nur Ausgänge 1, 2, 4 eingeschaltet.
1100
DCCext
12
Trigger
-
Nur Ausgänge 3, 4 eingeschaltet.
1101
DCCext
13
Trigger
-
Nur Ausgänge 1, 3, 4 eingeschaltet.
1110
DCCext
14
Trigger
-
Nur Ausgänge 2, 3, 4 eingeschaltet.
1111
DCCext
15
Trigger
-
Alle vier Ausgänge eingeschaltet.
O1 on
DCCext
17
Trigger
1G
Ausgang 1 einschalten.
Die anderen drei Ausgänge bleiben dabei unverändert.
O1 off
DCCext
16
Trigger
1R
Ausgang 1 ausschalten.
Die anderen drei Ausgänge bleiben dabei unverändert.
O2 on
DCCext
34
Trigger
2G
Ausgang 2 einschalten.
Die anderen drei Ausgänge bleiben dabei unverändert.
O2 off
DCCext
32
Trigger
2R
Ausgang 2 ausschalten.
Die anderen drei Ausgänge bleiben dabei unverändert.
O3 on
DCCext
68
Trigger
3G
Ausgang 3 einschalten.
Die anderen drei Ausgänge bleiben dabei unverändert.
O3 off
DCCext
64
Trigger
3R
Ausgang 3 ausschalten.
Die anderen drei Ausgänge bleiben dabei unverändert.
O4 on
DCCext
136
Trigger
4G
Ausgang 4 einschalten.
Die anderen drei Ausgänge bleiben dabei unverändert.
O4 off
DCCext
128
Trigger
4R
Ausgang 4 ausschalten.
Die anderen drei Ausgänge bleiben dabei unverändert.
