Ablaufsignal (SBB)
Signal-ID: 198 (Hexadezimal: 0xC6)
Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:
- Ablaufsignal
- Ablaufsignal vereinfacht

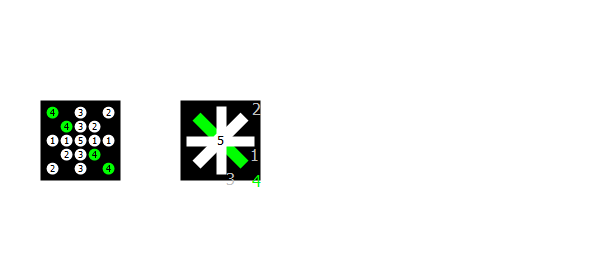

Klemmenbelegung
1 - LED Weiß
Halt
2 - LED Weiß
Schieben
3 - LED Weiß
Schneller schieben
4 - LED Grün
Zurückziehen
5 - LED Weiß
Gemeinsamer weißer mittlerer Lichtpunkt (optional)
Signalbegriffe

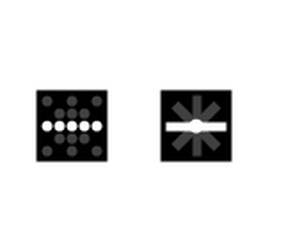

Halt
DCCext
0
Trigger
1R

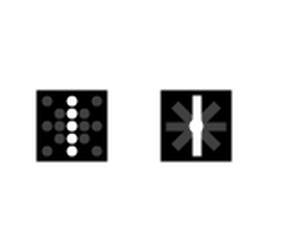

Schieben
DCCext
65
Trigger
1G

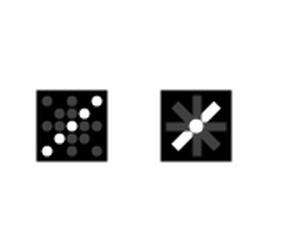

Schneller schieben
DCCext
10
Trigger
2G

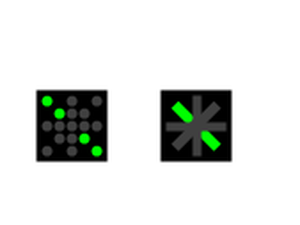

Zurückziehen
DCCext
68
Trigger
3G

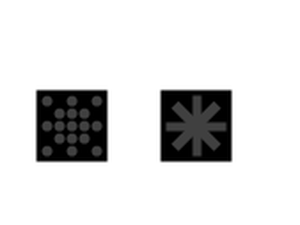

Aus
DCCext
66
Trigger
2R
Dunkelschaltung
