Ablaufsignal (SBB)

Signal-ID: 198 (hex: 0xC6)

Using this signal configuration, the following signals can for example be operated:

  • Hump yard signal
  • Hump yard signal, simplified

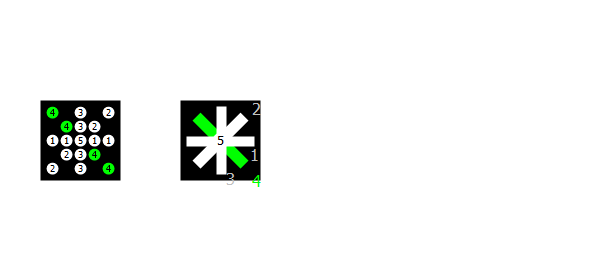

Terminal assignment

1 - White LED
Stop
2 - White LED
Push
3 - White LED
Push faster
4 - Green LED
Move back
5 - White LED
Common white centre light point (optional)

Signal aspects

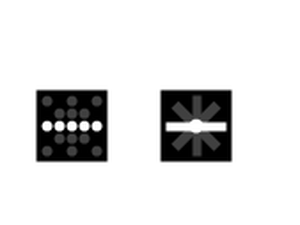

Halt

DCCext
0
Trigger
1R

Stop

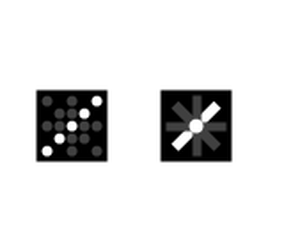

Schieben

DCCext
65
Trigger
1G

Push

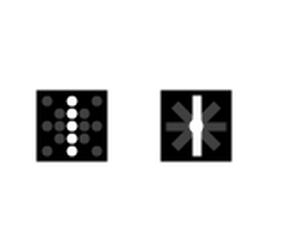

Schneller schieben

DCCext
10
Trigger
2G

Push faster

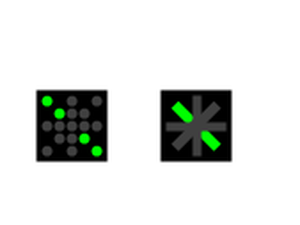

Zurückziehen

DCCext
68
Trigger
3G

Move back

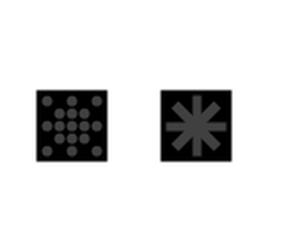

Aus

DCCext
66
Trigger
2R

Off
Dark switching
