Bremsprobe, Abfahrerlaubnis (SBB)
Signal-ID: 200 (Hexadezimal: 0xC8)
Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:
- Bremsprobe mit Abfahrerlaubnis
- Abfahrerlaubnis

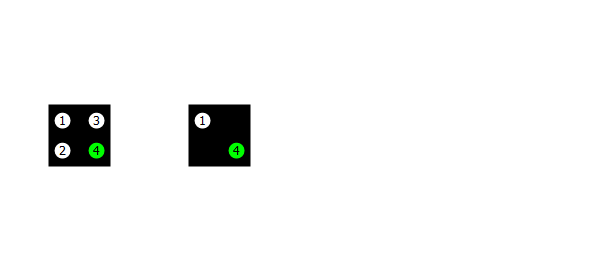

Klemmenbelegung
1 - LED Weiß
Gemeinsamer weißer Lichtpunkt oben für alle Signalbegriffe
2 - LED Weiß
Gemeinsamer weißer Lichtpunkt unten für "Bremsen mit der Magnetschienenbremse" und "Bremse gut"
3 - LED Weiß
Gemeinsamer weißer Lichtpunkt oben für "Lösen" und "Bremse gut"
4 - LED Grün
Abfahrerlaubnis
Signalbegriffe

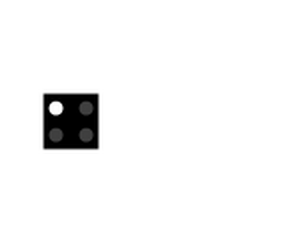

Bremsen
DCCext
1
Trigger
1R
Bremse anlegen
Magnetschienenbremse
DCCext
33
Trigger
4R
Früher: "Bremsen mit der Regulierbremse"

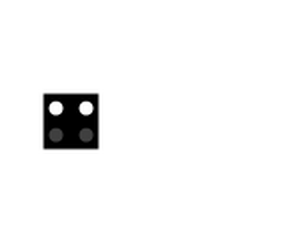

Lösen
DCCext
2
Trigger
2R
Bremse lösen

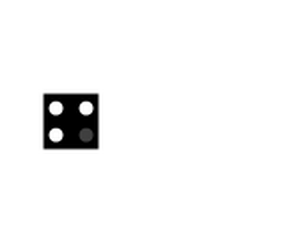

Bremse gut
DCCext
3
Trigger
3R

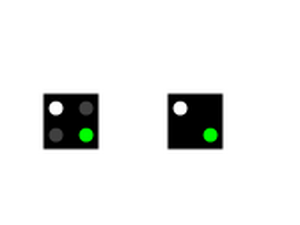

Abfahrerlaubnis
DCCext
48
Trigger
1G
Erteilen der Abfahrerlaubnis
Aus
DCCext
66
Trigger
2G
Dunkelschaltung
