Bremsprobe-, Abfahrtsignal (ÖBB)
Signal-ID: 168 (Hexadezimal: 0xA8)
Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:
- Bremsprobesignal optional mit Abfahrtsignal
- Abfahrtsignal

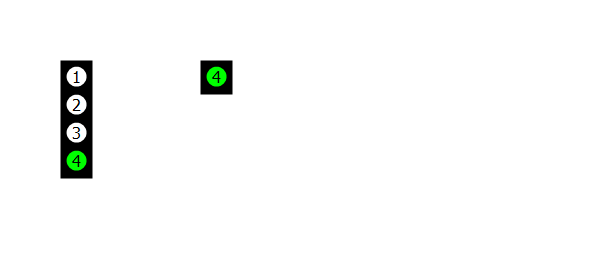

Klemmenbelegung
1 - LED Weiß
Bremse anlegen
2 - LED Weiß
Bremse lösen
3 - LED Weiß
Bremsprobe beendet
4 - LED Grün
Abfahrt
Signalbegriffe

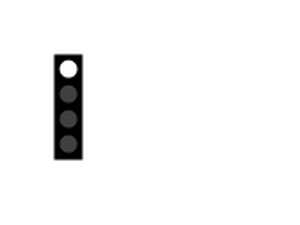

Bremse anlegen
DCCext
1
Trigger
1R

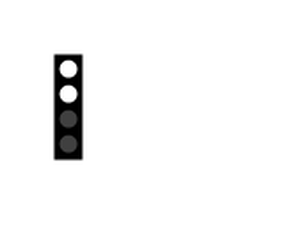

Bremse lösen
DCCext
2
Trigger
2R

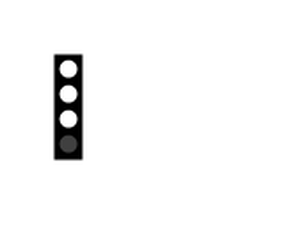

Bremsprobe beendet
DCCext
3
Trigger
3R

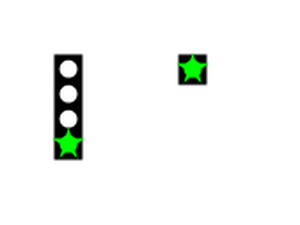

Abfahrt
DCCext
48
Trigger
1G
Abfahren erlaubt
(mit Bremsprobe beendet)

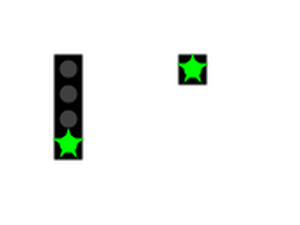

Abfahrt (ohne Bremsprobe)
DCCext
68
Trigger
2G
Abfahren erlaubt
(ohne Bremsprobe-Lichter)

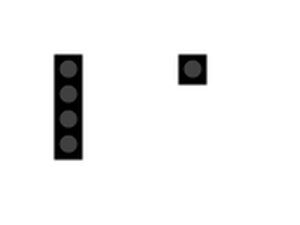

Bremsprobe aus
DCCext
0
Trigger
4R
Dunkelschaltung
Aus
DCCext
66
Trigger
-
Dunkelschaltung
(identisch mit Signalbegriff Nummer 6)
