Disque (SNCF)
Signal-ID: 243 (Hexadezimal: 0xF3)
Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:
- Disque mit den Signalbegriffen D, A, VL
- Disque mit den Signalbegriffen D, A, VL und R

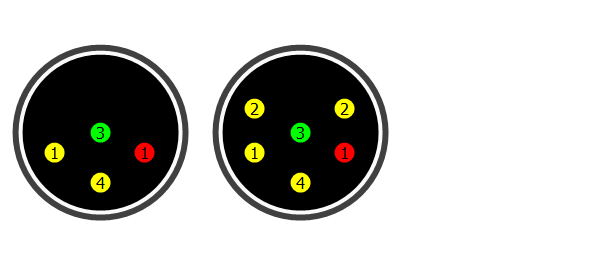

Klemmenbelegung
1 - LED Rot+Gelb
Disque D (optional)
2 - LED Gelb+Gelb
Ralentissement 30 R (optional)
3 - LED Grün
Voie Libre VL
4 - LED Gelb
Avertissement A (optional)
Signalbegriffe

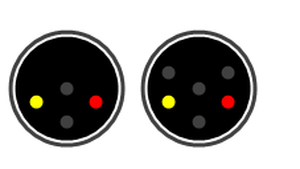

D
DCCext
1
Trigger
1R
Disque D
Dieser Signalbegriff fordert den Triebfahrzeugführer zur Fahrt auf Sicht auf und kündigt einen Halt am nächsten Signal oder an der nächsten Weiche an.
A
DCCext
4
Trigger
2G
Avertissement A
Vorbeifahrt erlaubt, der Zug muss vor dem nächsten Signal anhalten können.
R
DCCext
3
Trigger
2R
Ralentissement 30 R
Geschwindigkeitsbegrenzung für einen Weichenbereich mit 30km/h.

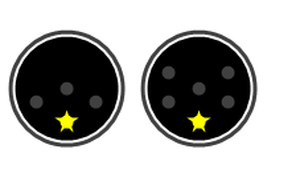

(A)
DCCext
36
Trigger
3G
Feu jaune clignotant (A)
Erlaubt die Vorbeifahrt und kündigt ein Avertissement A an, das im verkürzten Bremswegabstand vom nächsten Haltbegriff steht.
(R)
DCCext
6
Trigger
3R
Ralentissement 60 (R)
Geschwindigkeitsbegrenzung für einen Weichenbereich mit 60km/h.

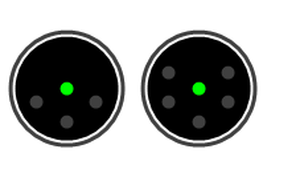

(VL)
DCCext
48
Trigger
4G
Feu vert clignotant (VL)
Erlaubt die Vorbeifahrt und fordert den Triebfahrzeugführer auf, die Geschwindigkeit bis zum nächsten Signal auf 160 km/h zu reduzieren.
VL
DCCext
16
Trigger
1G
Voie Libre VL
Gleis frei. Erlaubt die Vorbeifahrt.

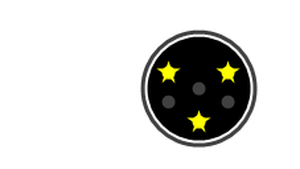

(R)+(A)
DCCext
42
Trigger
4R
Ralentissement 60/Feu jaune clignotant (R)+(A)
Geschwindigkeitsbegrenzung für einen Weichenbereich mit 60km/h, und kündigt ein Avertissement A an, das im verkürzten Bremswegabstand vom nächsten Haltbegriff steht.
