Formhauptsignal (DB)

Signal-ID: 210 (Hexadezimal: 0xD2)

Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:

  • Einflügelig (Hp0)
  • Einflügelig (Hp1)
  • Zweiflügelig (Hp0)
  • Zweiflügelig (Hp1)
  • Zweiflügelig (Hp2)

Es können Formsignale angeschlossen werden, wenn sie folgende Bedingungen erfüllen:

  • Endabgeschaltene Antriebe
  • Stromaufnahme < 400 mA pro Antrieb
  • Gemeinsamer Pluspol
  • Eine Steuerleitung pro Signalbegriff

Achtung: Die von Viessmann erzeugten und auch von Roco/Fleischmann vertriebenen Formsignale mit zwei Antriebszylindern benötigen positive Steuerimpulse (= gemeinsamer Minuspol)! Um diese Signale direkt anschließen zu können, würde man ein Steuermodul mit gemeinsamen Pluspol benötigen, welches aber vom Hersteller nicht mehr erhältlich ist.

Wenn Sie Erfahrungen mit Löten und Elektronik haben, dann wäre auch eine Selbsthilfe möglich: Wenn Sie vorsichtig die Umhüllung der Vorschaltelektronik des Signals aufschneiden würden, wären dann vier Dioden in einer Richtung zu sehen. Es wäre nun notwendig, diese vier Dioden auszulöten und um 180 Grad gedreht wieder einzulöten. Wir machen aber darauf aufmerksam, dass wir diese Vorgehensweise nicht ausdrücklich empfehlen, weil damit die Garantie auf das Signal erlöschen würde.
Dieser Umbau wäre nur bei besagten Signalen mit zwei Antriebszylindern nötig. Die anderen Formsignale mit nur einem Antriebszylinder können direkt an den Decoder angeschlossen werden.

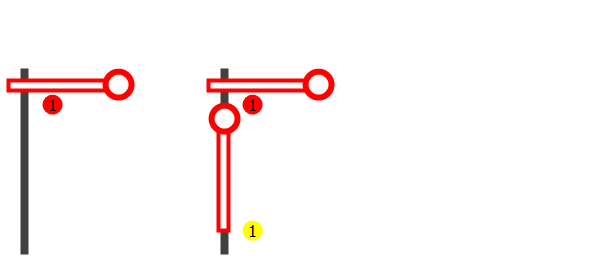

Klemmenbelegung

1 - LED Rot+Grün+Gelb
Beleuchtung
2 - Spule
Anschluss für "Hp0"
3 - Spule
Anschluss für "Hp1"
4 - Spule
Anschluss für "Hp2"
5 - Spule
Identisch mit Klemme 2 für mehr Leistung
6 - Spule
Identisch mit Klemme 3 für mehr Leistung
7 - Spule
Identisch mit Klemme 4 für mehr Leistung
8 - Reserviert

Bei ungekuppelten zweifügeligen Formsignalen kann es beim Umschalten zwischen "Hp0" und "Hp2" zu einer erhöhten Stromaufnahme kommen, weil dabei beide Flügel gleichzeitig bewegt werden müssen.

Um eine Kurzschlussmeldung zu vermeiden, sind die Anschlüsse für die Magnetantriebe doppelt ausgeführt: Verbinden Sie gegebenenfalls die Signal-Leitung für "Hp0" mit den Klemmen 2 und 5, jene für "Hp1" mit den Klemmen 3 und 6, sowie die Signal-Leitung für "Hp2" mit den Klemmen 4 und 7.

Signalbegriffe

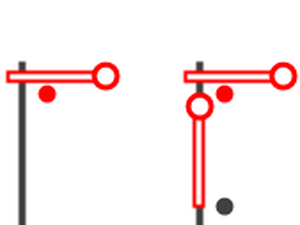

Hp0

DCCext
0
Trigger
1R

Halt

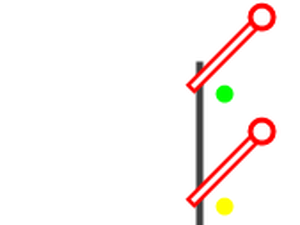

Hp2

DCCext
4
Trigger
2G

Langsamfahrt

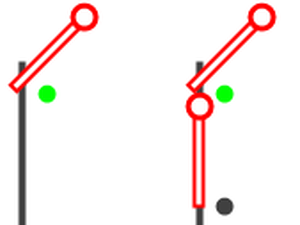

Hp1

DCCext
16
Trigger
1G

Fahrt
