Formvorsignal (DB)

Signal-ID: 211 (Hexadezimal: 0xD3)

Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:

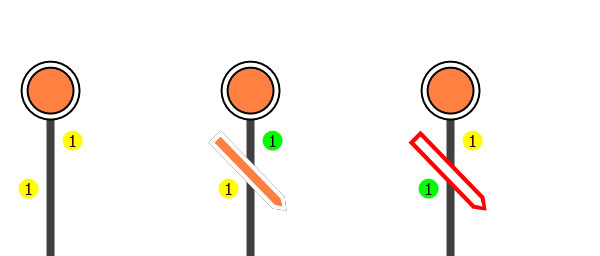

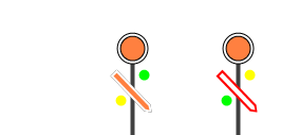

• Zweibegriffiges Formvorsignal DB (Vr0, Vr1)

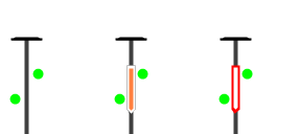

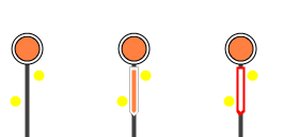

• Dreibegriffiges Formvorsignal DB (Vr0, Vr1, Vr2)
• Zwei- oder dreibegriffiges Fomvorsignal gem. DR DV 301 (Vf0, Vf1, Vf2)

Es können Formsignale angeschlossen werden, wenn sie folgende Bedingungen erfüllen:

• Endabgeschaltene Antriebe
• Stromaufnahme < 400 mA pro Antrieb
• Gemeinsamer Pluspol
• Eine Steuerleitung pro Signalbegriff

Achtung: Für Formsignale mit zwei Antriebszylindern siehe Hinweise bei "Formhauptsignal (DB)" mit Signal-ID: 210 (Hexadezimal: 0xD2).

Bei dreibegriffigen Formsignalen kann es beim Umschalten zwischen "Vr0" und "Vr2" zu einer erhöhten Stromaufnahme kommen, weil dabei zwei Antriebe gleichzeitig aktiviert werden müssen.

Um eine Kurzschlussmeldung zu vermeiden, sind die Anschlüsse für die Magnetantriebe doppelt ausgeführt: Verbinden Sie gegebenenfalls die Signal-Leitung für "Vr0" mit den Klemmen 2 und 5, jene für "Vr1" mit den Klemmen 3 und 6, sowie die Signal-Leitung für "Vr2" mit den Klemmen 4 und 7.
