Hauptsignal Ep 3 (ÖBB)
Signal-ID: 170 (Hexadezimal: 0xAA)
Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:
- Bauart ab 1954 mit 30b
- Bauart ab 1954 mit Notrot
- Bauart ab 1954 mit 5 Lampen
- Bauart ab 1934
Klemme 8 kann alternativ entweder für "Notrot", oder für "30b Durchfahrt erlaubt" verwendet werden.

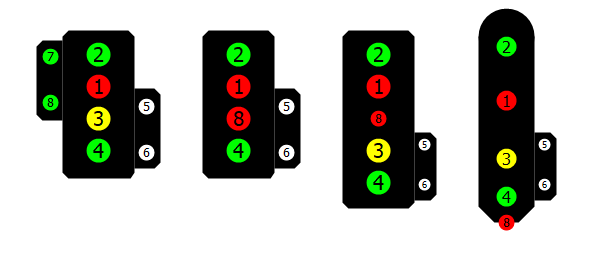

Klemmenbelegung
1 - LED Rot
2 - LED Grün
3 - LED Gelb
4 - LED Grün
Zweites Grün für "Frei mit 60 km/h"
5 - LED Weiß
Ersatzsignal bzw. 29b Wechselblinker
6 - LED Weiß
29b Wechselblinker zweites Licht (falls vorhanden)
7 - LED Grün
30b (falls vorhanden)
8 - LED Grün/Rot
Alternativ Notrot (falls vorhanden), 30b Wechselblinker zweites grünes Licht (falls vorhanden)
Signalbegriffe
Halt
DCCext
0
Trigger
1R
Halt für Zugfahrten.

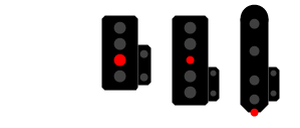

Notrot
DCCext
64
Trigger
3R
Alternativ zu Signal 30b.

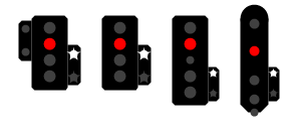

29b/Ersatzsignal
DCCext
69
Trigger
4R
29b = "Vorbeifahrt erlaubt"
29b blinkt
DCCext
-
Trigger
-
(Wird intern im Decoder gebraucht).
Frei mit 40 km/h
DCCext
4
Trigger
2G

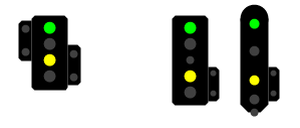

Frei mit 60 km/h
DCCext
6
Trigger
3G

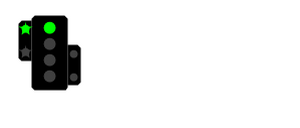

30b
DCCext
48
Trigger
4G
30b = "Durchfahrt erlaubt",
alternativ zu Notrot

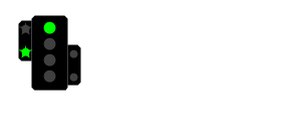

30b blinkt
DCCext
-
Trigger
-
(Wird intern im Decoder gebraucht).

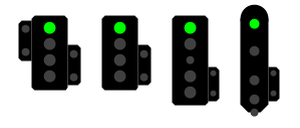

Frei
DCCext
16
Trigger
1G
