Hauptsignal Ep 4-6 (ÖBB)
Signal-ID: 160 (Hexadezimal: 0xA0)
Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:
- Hauptsignal Bauart ab 1980
- Hauptsignal Bauart ab 1954 optional mit Verschubsignal

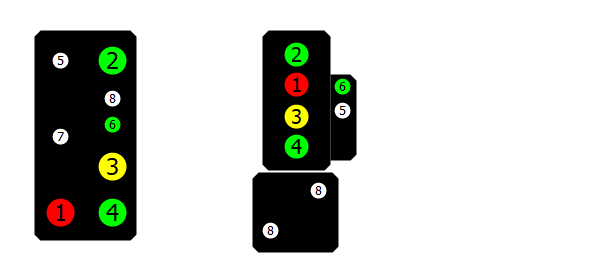

Klemmenbelegung
1 - LED Rot
Halt
2 - LED Grün
Frei
3 - LED Gelb
Frei mit 40 km/h
4 - LED Grün
Zweites Grün für "Frei mit 60 km/h"
5 - LED Weiß/Rot
Gemeinsames weißes Licht für Ersatzsignal und Fahrverbot aufgehoben, alternativ rotes Licht für Vorsichtssignal
6 - LED Grün
Abfahrt
7 - LED Weiß
Gemeinsames weißes Licht für Fahrverbot bzw. Verschubverbot aufgehoben
8 - LED Weiß
Verschubverbot aufgehoben
Signalbegriffe

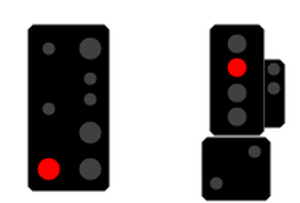

Halt
DCCext
0
Trigger
1R
Halt für Zug- und Verschubfahrten.

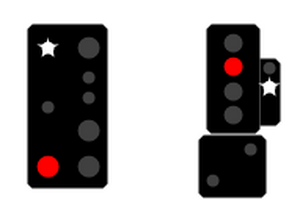

Ersatzsignal
DCCext
69
Trigger
4R
Erlaubt die Vorbeifahrt am Signal mit maximal 40 km/h.
Alternativ kann anstelle vom weißen Licht eine rotes Licht verwendet werden, um das
blinkende Vorsichtssignal darzustellen (wie Ersatzsignal jedoch Fahren auf Sicht).

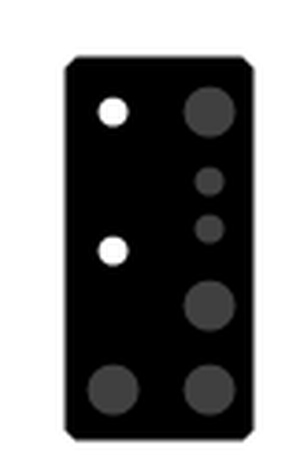

Fahrverbot aufgehoben
DCCext
68
Trigger
3R

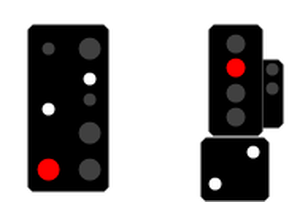

Verschubverbot aufgehoben
DCCext
65
Trigger
2R

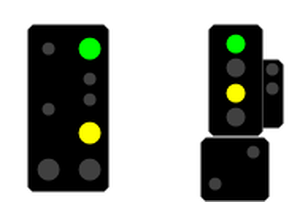

Frei mit 40 km/h
DCCext
4
Trigger
2G

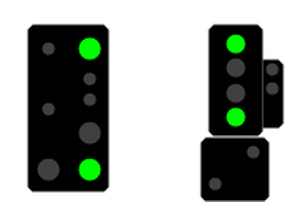

Frei mit 60 km/h
DCCext
6
Trigger
3G

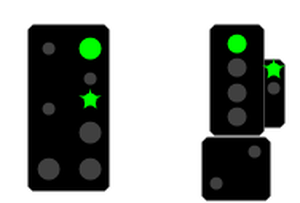

Abfahrt
DCCext
48
Trigger
4G
Abfahren erlaubt.
Frei
DCCext
16
Trigger
1G
