Hoofdsein (NS)
Signal-ID: 176 (Hexadezimal: 0xB0)
Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:
- Hoofdsein 2 LEDs
- Hoofdsein 3 LEDs
- Hoofdsein 4 LEDs
- Dwergsein

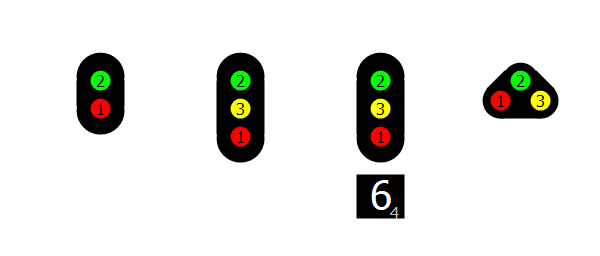

Klemmenbelegung
1 - LED Rot
2 - LED Grün
3 - LED Gelb
4 - LED Weiß
Geschwindigkeitsbegrenzung (optional)
Signalbegriffe

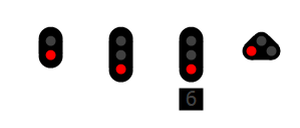

215 Stop
DCCext
0
Trigger
1R
Halt
212 Verwacht rood
DCCext
1
Trigger
2R
Halt erwarten
Geschwindigkeitsbegrenzung auf 40 Stundenkilometer oder weniger, um vor dem
nächsten "Halt"-Signal anhalten zu können.

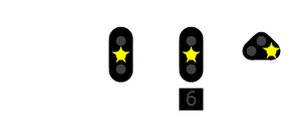

214 Rijden op zicht
DCCext
33
Trigger
3R
Fahren auf Sicht, max. 40 km/h

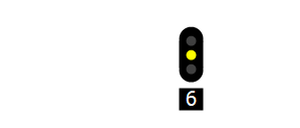

210 Snelheid begrenzen
DCCext
2
Trigger
4R
Abbremsen auf die angezeigte Geschwindigkeit
Diese Geschwindigkeit muss vor dem nächsten Lichtsignal erreicht werden.

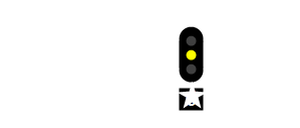

209 Snelheid begrenzen...
DCCext
34
Trigger
4G
209 Snelheid begrenzen, blijf remmen
Bremsen einleiten, weiter bremsen
Die angezeigte Geschwindigkeit muss beim nächsten Signal noch nicht erreicht werden
(Abstand zu kurz).
Der Zug muss weiter bremsen, bis die angezeigte Geschwindigkeit beim übernächsten
Signal erreicht ist.

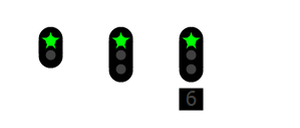

206 Rijden max. 40 km/h
DCCext
4
Trigger
2G
Vorbeifahrt mit max. 40 km/h

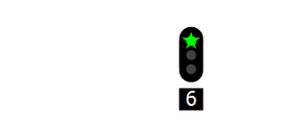

202 Rrijden met snelheidsbeperking
DCCext
6
Trigger
3G
202 Rrijden met snelheidsbeperking
Vorbeifahrt mit max. angezeigter Geschwindigkeit

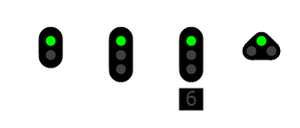

201 Rijden
DCCext
16
Trigger
1G
Vorbeifahrt mit max. örtlich zulässiger Geschwindigkeit
