Modellbahnsteuerung

H/V Vorsignal (DB)

Signal-ID: 209 (Hexadezimal: 0xD1)

Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:

  • Vorsignal
  • Vorsignalwiederholer
  • Vorsignal mit Zusatzsignal
  • Vorsignal DV 301

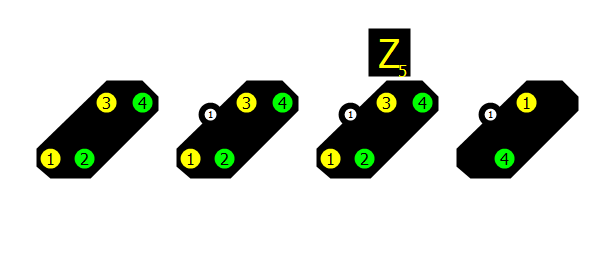

Klemmenbelegung

1 - LED Gelb
Vr0/Vr2
2 - LED Grün
Vr1
3 - LED Gelb
Vr0
4 - LED Grün
Vr1/Vr2
5 - LED Gelb
Zusatzsignal (optional): Zs3v Geschwindigkeitsvoranzeiger oder Zs2v Richtungsvoranzeiger (alternativ)

Signalbegriffe

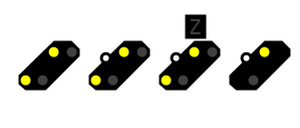

Vr0

DCCext
1
Trigger
1R

Halt erwarten

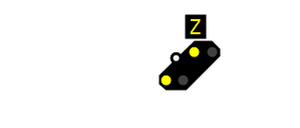

Vr0+Zs3v

DCCext
2
Trigger
4R

Halt erwarten, mit Zusatzsignal

Zs3v Geschwindigkeitsvoranzeiger:
Diese seltene Signalkombination kann vorkommen, wenn sich zum Beispiel zwischen Vorsignal und Hauptsignal ein alleinstehender Geschwindigkeitsanzeiger Zs3 befindet.

Zs2v Richtungsvoranzeiger:
Alternativ zum Geschwindigkeitsvoranzeiger Zs3v kann ein Richtungsvoranzeiger Zs2v angeschlossen werden.

Vr2

DCCext
4
Trigger
2G

Fahrt mit Geschwindigkeitsbeschränkung erwarten (40 km/h).

Vr2+Zs3v

DCCext
6
Trigger
3G

Fahrt mit Geschwindigkeitsbeschränkung erwarten, mit Zusatzsignal

Zs3v Geschwindigkeitsvoranzeiger:
Bis einschließlich 60 km/h zeigt das Vorsignal Vr2 sowie das Zusatzsignal Zs3v die Ziffern 2, 3, 5 oder 6.
Die Kennziffer 4 gibt es hingegen nicht. In der Praxis ist als Zs3v meist Kennziffer 6 anzutreffen.

Zs2v Richtungsvoranzeiger:
Alternativ zum Geschwindigkeitsvoranzeiger Zs3v kann ein Richtungsvoranzeiger Zs2v angeschlossen werden.

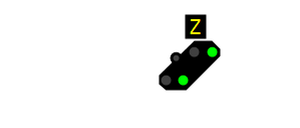

Vr1+Zs3v

DCCext
9
Trigger
4G

Fahrt erwarten, mit Zusatzsignal

Zs3v Geschwindigkeitsvoranzeiger:
Ab 70 km/h zeigt das Vorsignal Vr1 sowie das Zusatzsignal Zs3v die Kennziffern 7-15.

Zs2v Richtungsvoranzeiger:
Alternativ zum Geschwindigkeitsvoranzeiger Zs3v kann ein Richtungsvoranzeiger Zs2v angeschlossen werden.

Vr1

DCCext
16
Trigger
1G

Fahrt erwarten

Fahrt mit der zulässigen Höchstgeschwindigkeit.

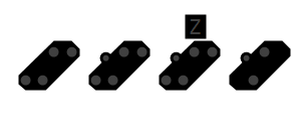

Aus

DCCext
66
Trigger
2R

Dunkelschaltung

Lichtvorsignale am Standort von Lichthauptsignalen sollten laut Dienstvorschrift dunkel geschaltet werden, wenn sie für die eingestellte Fahrstraße nicht gelten oder das Standort-Lichthauptsignal Hp0 oder Hp00 zeigt.
