Indicateur Direction (SNCF)
Signal-ID: 244 (Hexadezimal: 0xF4)
Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:
- Richtungsanzeiger mit 2 bis 6 Lampen

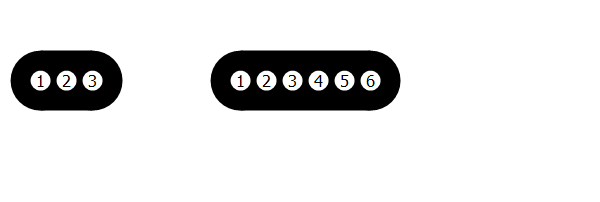

Klemmenbelegung
1 - LED Weiß
1. Lampe von links
2 - LED Weiß
2. Lampe von links
3 - LED Weiß
3. Lampe von links (optional)
4 - LED Weiß
4. Lampe von links (optional)
5 - LED Weiß
5. Lampe von links (optional)
6 - LED Weiß
6. Lampe von links (optional)
Signalbegriffe
I.D. 0
DCCext
0
Trigger
1R
Alle Lampen aus.
I.D. 1
DCCext
1
Trigger
1G
Der Fahrweg führt in die erste Strecke.
I.D. 2
DCCext
2
Trigger
2G
Der Fahrweg führt in die zweite Strecke.
I.D. 3
DCCext
3
Trigger
3G
Der Fahrweg führt in die dritte Strecke.
I.D. 4
DCCext
4
Trigger
4G
Der Fahrweg führt in die vierte Strecke.
I.D. 5
DCCext
5
Trigger
2R
Der Fahrweg führt in die fünfte Strecke.
I.D. 6
DCCext
6
Trigger
3R
Der Fahrweg führt in die sechste Strecke.
Off
DCCext
66
Trigger
-
Alle Lampen aus.
Identisch mit Nummer 1.
