Railroad crossing (international)
Signal-ID: 73 (Hexadezimal: 0x49)
Mit dieser Signalkonfiguration können zum Beispiel folgende Bahnübergangsignale betrieben werden:
- Bahnübergang Wechselblinker, rechteckig mit 3 oder 2 Lampen
- Bahnübergang Wechselblinker, dreieckig stehend mit 3 oder 2 Lampen
- Bahnübergang Wechselblinker, dreieckig liegend mit 3 oder 2 Lampen
- Bahnübergang Blinker, einzeln
- Bahnübergang Wechselblinker, doppelt
- Bahnübergang Wechselblinker, rund
- Bahnübergang Überwachungssignal für Triebfahrzeugführer

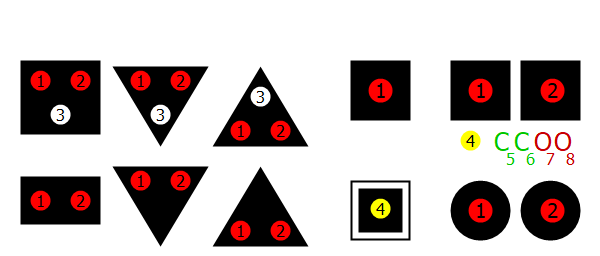

Klemmenbelegung
1 - LED Rot
Wechselblinker (Bahnübergang gesichert)
2 - LED Rot
Wechselblinker (Bahnübergang gesichert)
3 - LED Weiß
Optional, Betriebsbereitschaft (Grundstellung)
4 - LED Gelb/Weiß
Optional, Überwachungssignal für Triebfahrzeugführer (Bahnübergang gesichert)
5 - Ausgang
Optionaler Anschluss C5 Gebersignal für Bahnschranken geschlossen
6 - Ausgang
Optionaler Anschluss C6 Gebersignal für Bahnschranken geschlossen (doppelt)
7 - Ausgang
Optionaler Anschluss O7 Gebersignal für Bahnschranken geöffnet
8 - Ausgang
Optionaler Anschluss O8 Gebersignal für Bahnschranken geöffnet (doppelt)
Signalbegriffe

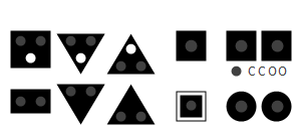

Idle
DCCext
0
Trigger
1R
Grundstellung
Der Bahnübergang ist nicht gesichert.
Ein eventuell vorhandener Schranken ist geöffnet.
In manchen Ländern signalisiert je nach Epoche ein weißes blinkendes Licht dem
Straßenverkehr die Betriebsbereitschaft.

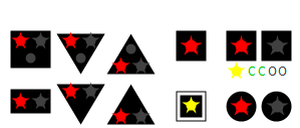

Check
DCCext
1
Trigger
2G
Lampenkontrolle (optional)
Bei manchen automatisch gesicherten Vorbildsystemen (D) leuchten zu Beginn beide
roten Lampen zur Kontrolle kurz auf. Erst wenn beide Lampen funktionieren, beginnt
der Wechselblinker sowie die entsprechende Signalisierung am Überwachungssignal für
den Triebfahrzeugführer.
Wechselt automatisch zum Signalbegriff Nummer 3 (Wechselblinker).
Closed
DCCext
16
Trigger
1G
Wechselblinker
Der Bahnübergang ist gesichert.
Ein eventuell vorhandener Schranken ist geschlossen.
Bei manchen Systemen signalisiert ein gelb (CH) oder weiß (D) blinkendes
Überwachungssignal dem Triebfahrzeugführer, dass der Bahnübergang für den Zug
befahrbar ist.
Blinking
DCCext
-
Trigger
-
(Wird intern im Decoder für den Wechselblinker gebraucht).
Opening
DCCext
2
Trigger
2R
Öffnen (optional)
Der Bahnschranken wird geöffnet, die Lampen werden dabei dunkel geschaltet.
Wechselt automatisch zum Signalbegriff Nummer 1 (Grundstellung).
Delay/Idle
DCCext
3
Trigger
3R
Verzögerte Grundstellung (optional)
Bei manchen Vorbildsystemen (CZ) werden die Lampen dunkel geschaltet, wenn sich der
Zug nach der Ausschaltung noch in der Annäherungsstrecke der Gegenrichtung
befindet.
Ein eventuell vorhandener Schranken wird geöffnet.
Wechselt nach einigen Sekunden automatisch zum Signalbegriff Nummer 1
(Grundstellung).

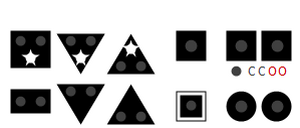

Caution
DCCext
71
Trigger
4G
Warnlicht (optional)
Das dritte Licht ("post Hixon-amber light", UK) wird zuerst für 4 Sekunden
eingeschaltet.
Danach erlischt es und der Wechselblinker wird aktiv.
Wechselt automatisch zum Signalbegriff Nummer 3 (Wechselblinker).

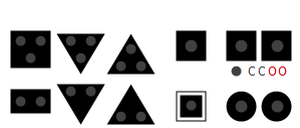

Dark
DCCext
66
Trigger
4R
Dunkelschaltung (optional)
Alle Lampen werden ausgeschaltet.
