Rangierdienst (SBB)

Signal-ID: 197 (Hexadezimal: 0xC5)

Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:

  • Sperrsignal
  • Rangierhaltsignal
  • Rangierhaltsignal
  • Räumungssignal

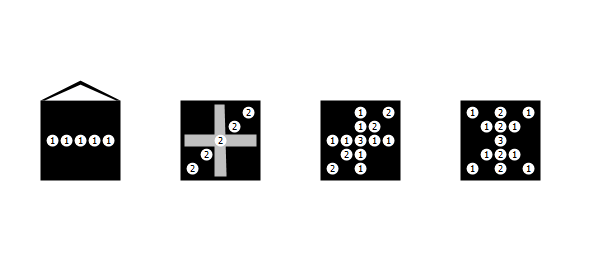

Klemmenbelegung

1 - LED Weiß
Anhalten
2 - LED Weiß
Fahren
3 - LED Weiß
Gemeinsamer Lichtpunkt für Anhalten und Fahren (optional)

Signalbegriffe

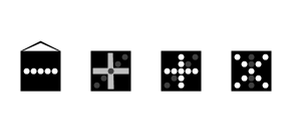

Halt/Rangieren verboten

DCCext
0
Trigger
1R

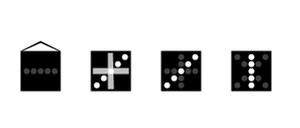

Vorbeifahrt erlaubt/Rangieren gestattet

DCCext
65
Trigger
1G

Vorbeifahrt erlaubt/Rangieren gestattet

Aus

DCCext
66
Trigger
2R

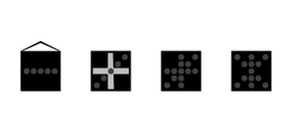

Dunkelschaltung
