Rangierdienst (SBB)
Signal-ID: 197 (Hexadezimal: 0xC5)
Using this signal configuration, the following signals can for example be operated:
- Obstruction signal
- Extraction signal
- Shunting stop signal

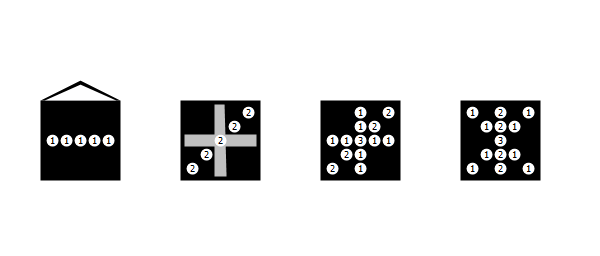

Terminal assignment
1 - White LED
Stop
2 - White LED
Proceed
3 - White LED
Common light point for stop and proceed (optional)
Signal aspects

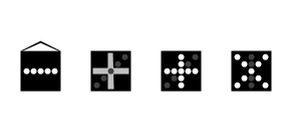

Halt/Rangieren verboten
DCCext
0
Trigger
1R
Stop/Shunting forbidden

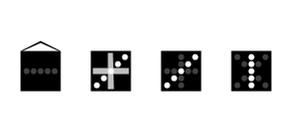

Vorbeifahrt erlaubt/Rangieren gestattet
DCCext
65
Trigger
1G
Permission to pass by signal/Permission for shunting

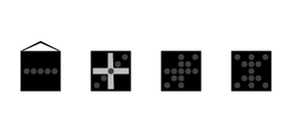

Aus
DCCext
66
Trigger
2R
Off
Dark switching
