Rangiersignal (DB)
Signal-ID: 214 (Hexadezimal: 0xD6)
Mit dieser Signalkonfiguration kann zum Beispiel folgendes Signal betrieben werden:
- Rangiersignal

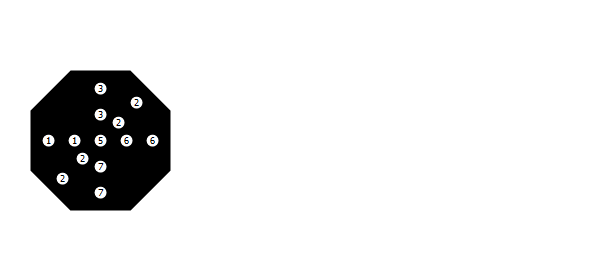

Klemmenbelegung
1 - LED Weiß
Ra6
2 - LED Weiß
Ra7
3 - LED Weiß
Ra8
4 - LED Weiß
Ra9 (optional falls am Signal eine separate Steuerleitung für Ra9 existiert)
5 - LED Weiß
Gemeinsamer mittlerer Lichtpunkt für Ra6 bis Ra9
6 - LED Weiß
Gemeinsame Lichtpunkte für Ra6 und Ra9
7 - LED Weiß
Gemeinsame Lichtpunkte für Ra8 und Ra9
Signalbegriffe

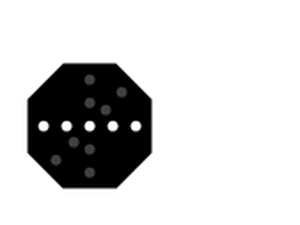

Ra6 Halt
DCCext
6
Trigger
1R
Halt! Abdrücken verboten

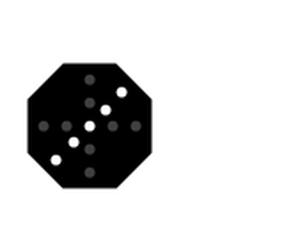

Ra7 Langsam abdrücken
DCCext
7
Trigger
1G
Wagen langsam über den Ablaufberg abdrücken

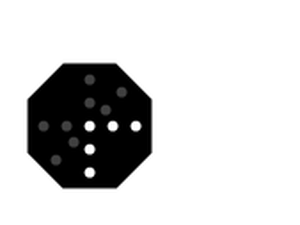

Ra8 Mäßig schnell abdrücken
DCCext
8
Trigger
2G
Ra8 Mäßig schnell abdrücken
Wagen "schnell" über den Ablaufberg abdrücken

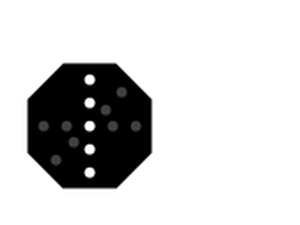

Ra9 Zurückziehen
DCCext
9
Trigger
3G
Entgegen der Ablaufrichtung vom Berg wegfahren

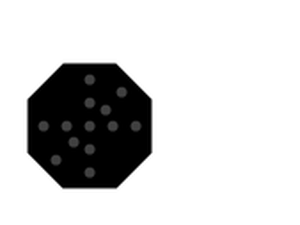

Aus
DCCext
66
Trigger
2R
Dunkelschaltung
