Schutzsignal Ep 3-4 (ÖBB)
Signal-ID: 165 (Hexadezimal: 0xA5)
Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:
- Schutzsignal Epoche 3
- Schutzsignal Epoche 4

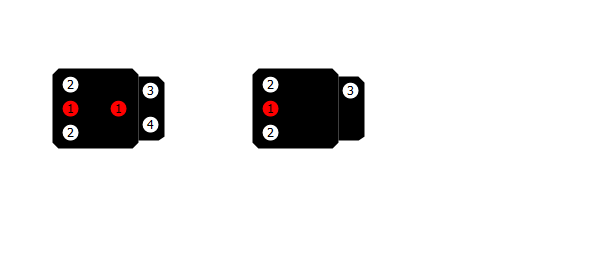

Klemmenbelegung
1 - LED Rot
Fahrverbot
2 - LED Weiß
Fahrverbot aufgehoben
3 - LED Weiß
Ersatzsignal bzw. 29b Wechselblinker (optional)
4 - LED Weiß
29b Wechselblinker zweites Licht (falls vorhanden)
Signalbegriffe

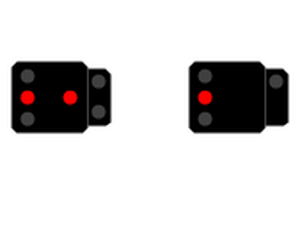

Halt
DCCext
0
Trigger
1R
Fahrverbot.

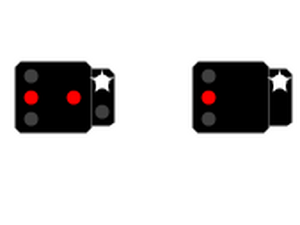

29b/Ersatzsignal
DCCext
69
Trigger
2R
29b = "Vorbeifahrt erlaubt"

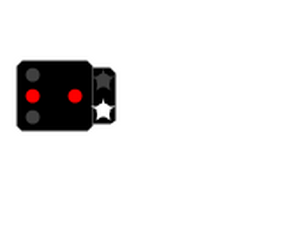

29b blinkt
DCCext
-
Trigger
-
(Wird intern im Decoder gebraucht).

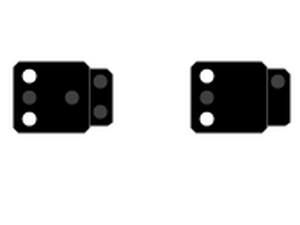

Fahrverbot aufgehoben
DCCext
68
Trigger
1G
