Schutzsignal Ep 4-6 (ÖBB)
Signal-ID: 164 (Hexadezimal: 0xA4)
Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:
- Schutzsignal Epoche 5
- Schutzsignal Epoche 4

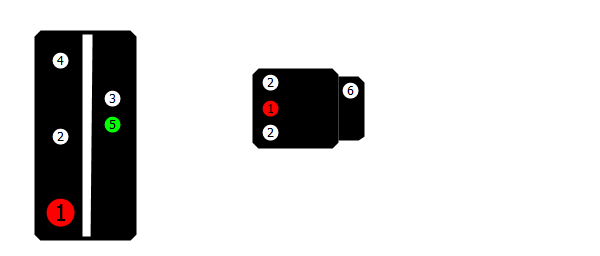

Klemmenbelegung
1 - LED Rot
2 - LED Weiß
Gemeinsames weißes Licht für Fahrverbot bzw. Verschubverbot aufgehoben
3 - LED Weiß
Verschubverbot aufgehoben (optional)
4 - LED Weiß
Gemeinsames weißes Licht für Ersatzsignal und Fahrverbot aufgehoben
5 - LED Grün
Abfahrt (falls vorhanden)
6 - LED Weiß/Rot
Separates weißes Licht für Ersatzsignal, alternativ rotes Licht für Vorsichtssignal
Signalbegriffe

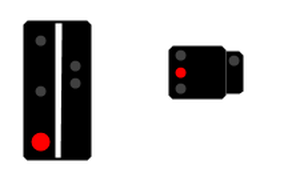

Halt
DCCext
0
Trigger
1R
Halt für Zug- und Verschubfahrten.

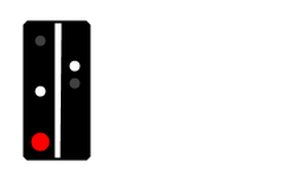

Ersatzsignal
DCCext
69
Trigger
2R
Erlaubt die Vorbeifahrt am Signal mit maximal 40 km/h.
Alternativ kann anstelle vom weißen Licht an Klemme 6 eine rotes Licht verwendet
werden, um das blinkende Vorsichtssignal darzustellen (wie Ersatzsignal jedoch
Fahren auf Sicht).

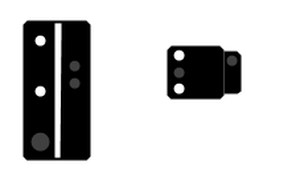

Fahrverbot aufgehoben
DCCext
68
Trigger
1G
Verschubverbot aufgehoben
DCCext
65
Trigger
2G

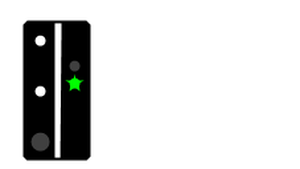

Abfahrt
DCCext
48
Trigger
4G
Abfahren erlaubt.
