Signalnachahmer (ÖBB)
Signal-ID: 167 (Hexadezimal: 0xA7)
Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:
- Signalnachahmer mit Soffittenlampen
- Signalnachahmer Bauart 1954 mit 29b

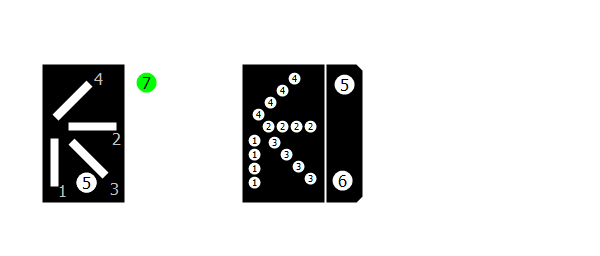

Klemmenbelegung
1 - LED Weiß
2 - LED Weiß
Halt
3 - LED Weiß
Frei mit Geschwindigkeitsbeschränkung
4 - LED Weiß
Frei
5 - LED Weiß
Ersatzsignal bzw. 29b Wechselblinker (optional)
6 - LED Weiß
29b Wechselblinker zweites Licht (falls vorhanden)
7 - LED Grün
Abfahrt (falls vorhanden)
Signalbegriffe

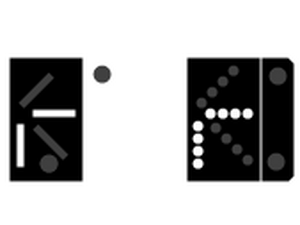

Halt
DCCext
0
Trigger
1R
Das Hauptsignal zeigt Halt.

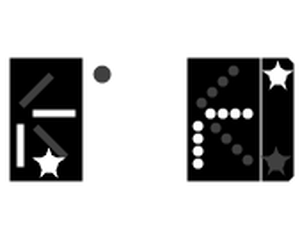

Ersatzsignal/29b
DCCext
69
Trigger
4R
Ankündigung des Ersatzsignals bzw. 29b
29b = "Vorbeifahrt erlaubt"

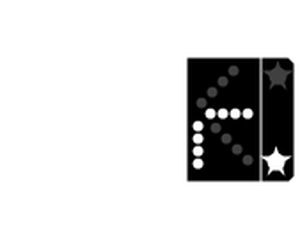

29b blinkt
DCCext
-
Trigger
-
(Wird intern im Decoder gebraucht).
Frei mit Geschwindigkeitsbeschränkung
DCCext
4
Trigger
2G
Frei mit Geschwindigkeitsbeschränkung
Das Hauptsignal zeigt Frei mit Geschwindigkeitsbeschränkung.

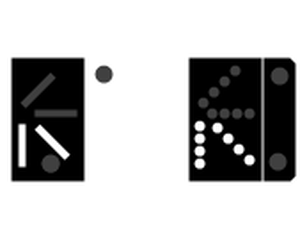

Frei mit Geschwindigkeitsbeschränkung
DCCext
6
Trigger
3G
Frei mit Geschwindigkeitsbeschränkung
(Identisch mit Signalbegriff Nummer 4).

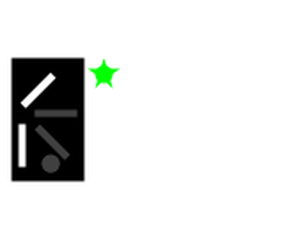

Abfahrt
DCCext
48
Trigger
4G
Das Hauptsignal zeigt Abfahren erlaubt.

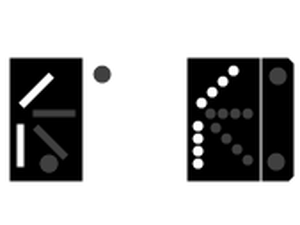

Frei
DCCext
16
Trigger
1G
Das Hauptsignal zeigt Frei.

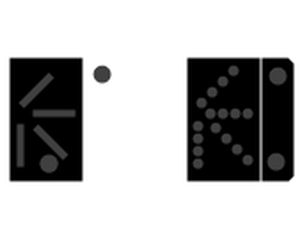

Aus
DCCext
66
Trigger
2R
Dunkelschaltung.
