Sperrsignal (DB)
Signal-ID: 213 (Hexadezimal: 0xD5)
Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:
- Lichtsperrsignal
- Formsperrsignal
Es können Formsignale angeschlossen werden, wenn sie folgende Bedingungen erfüllen:
- Endabgeschaltene Antriebe
- Stromaufnahme < 400 mA pro Antrieb
- Gemeinsamer Pluspol
- Eine Steuerleitung pro Signalbegriff

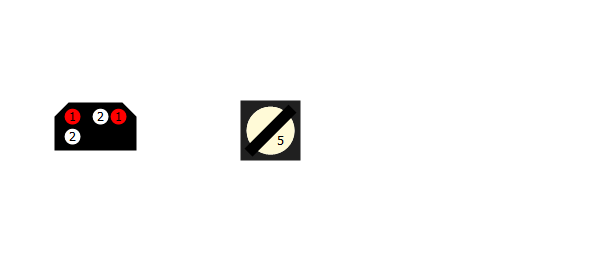

Klemmenbelegung
1 - LED Rot
Lichtsignal: Halt
2 - LED Weiß
Lichtsignal: Fahrverbot aufgehoben
3 - Spule
Anschluss für Formsignal "Halt"
4 - Spule
Anschluss für Formsignal "Fahrverbot aufgehoben"
5 - LED Weiß
Anschluss für Formsignal Beleuchtung
8 - Reserviert
Signalbegriffe

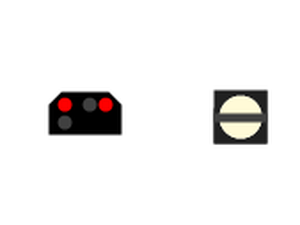

Sh0/Hp0
DCCext
0
Trigger
1R
Halt! Fahrverbot

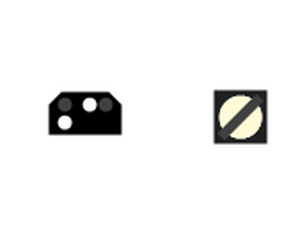

Sh1
DCCext
65
Trigger
1G
Fahrverbot aufgehoben

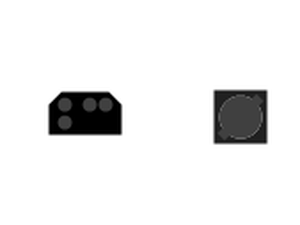

Aus
DCCext
66
Trigger
2R
Dunkelschaltung
