System L Komb. Signal klein (SBB)

Signal-ID: 204 (Hexadezimal: 0xCC)

Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:

  • Kombiniertes Signal (quadratische Tafel): Halt FB1 FB3 Warnung
  • Kombiniertes Signal (quadratische Tafel): Halt FB1 Warnung FB1* FB2* FB3*
  • Kombiniertes Signal (quadratische Tafel): Halt FB1 Warnung FB1* FB2* FB3* FB5*
  • Kombiniertes Signal (quadratische Tafel): Halt FB1 FB3 Warnung FB1* FB2* FB3* FB5*
  • Kombiniertes Signal (quadratische Tafel): Halt FB1 FB2 Warnung FB1* FB2* FB3* FB5*

Kombinierte Signale können sowohl Vorsignalbegriffe als auch Hauptsignalbegriffe darstellen und bieten sich für die Verwendung in kurzen Blockabschnitten an.
Die große Vielfalt an Bestückungsvarianten mit unterschiedlichen Lampen kann im Modell nur schwer vollständig wiedergegeben werden.
Der Z21 signal DECODER versucht dennoch, die wichtigsten kombinierten Signale abzubilden. Durch geschickte Verkabelung ergibt sich eine hohe Anzahl an Verwendungsmöglichkeiten.

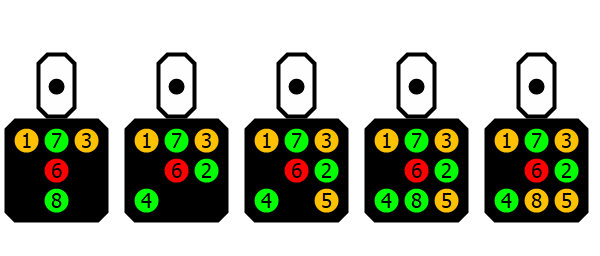

Klemmenbelegung

1 - LED Orange
Warnung FB2* FB3*
2 - LED Grün
FB1* FB2* FB3* FB5*
3 - LED Orange
Warnung
4 - LED Grün
FB1* FB3* FB5*
5 - LED Orange
FB5*
6 - LED Rot
Halt
7 - LED Grün
FB1 FB2 FB3
8 - Grün/Orange
FB3/FB2 (alternativ)

Signalbegriffe

Halt

DCCext
0
Trigger
1R
Mode
3R

Hilfssignal N

DCCext
68
Trigger
1R
Mode
3G

Erlaubnis zur Vorbeifahrt am Signal

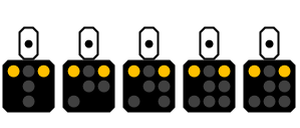

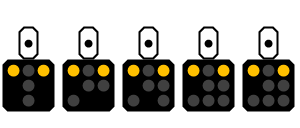

Warnung

DCCext
1
Trigger
1R
Mode
4G

Das zugehörige Hauptsignal zeigt Halt.

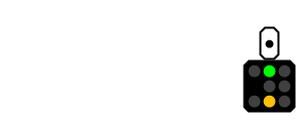

FB2

DCCext
4
Trigger
2G
Mode
3R

Geschwindigkeits-Ausführung 40 km/h

(alternative Verkabelung mit orangener LED an Klemme 8, vgl. FB3 unten)

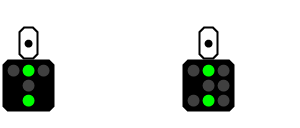

FB3

DCCext
6
Trigger
2G
Mode
3G

Geschwindigkeits-Ausführung 60 km/h

(alternative Verkabelung mit grüner LED an Klemme 8, vgl. FB2 oben)

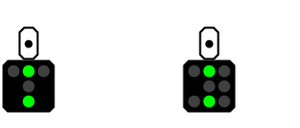

FB1

DCCext
16
Trigger
1G
Mode
3R

Freie Fahrt

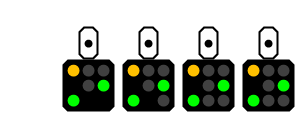

FB2*

DCCext
132
Trigger
2G
Mode
4R

Geschwindigkeits-Ankündigung 40 km/h

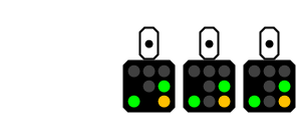

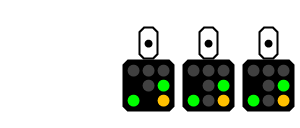

FB3*

DCCext
134
Trigger
2G
Mode
4G

Geschwindigkeits-Ankündigung 60 km/h

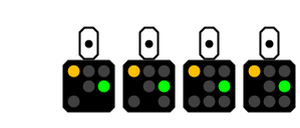

FB5*

DCCext
137
Trigger
1G
Mode
4R

Geschwindigkeits-Ankündigung 90 km/h

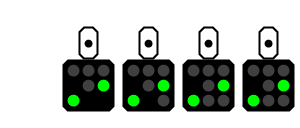

FB1*

DCCext
144
Trigger
1G
Mode
4G

Ankündigung Freie Fahrt

Aus

DCCext
66
Trigger
2R
Mode
3G

Dunkelschaltung

Die weiße Zusatztafel mit schwarzem Rand und schwarzem Punkt kennzeichnet diese Signale als Hauptsignale, die Halt zeigen können.
So können sie sogar bei Störungen von Vorsignalen unterschieden werden.
Bei einem erloschenen Signal mit dieser Zusatztafel hat der Lokführer den Signalbegriff Halt anzunehmen.
Bei einem erloschenen kombinierten Signalen ohne diese Zusatztafel hat der Lokführer dagegen den Vorsignalbegriff Warnung anzunehmen

Nach Mode sortiert

Halt

Trigger
1R
Mode
3R

FB1

Trigger
1G
Mode
3R

FB2

Trigger
2G
Mode
3R

Hilfssignal N

Trigger
1R
Mode
3G

Aus

Trigger
2R
Mode
3G

FB3

Trigger
2G
Mode
3G

FB5*

Trigger
1G
Mode
4R

FB2*

Trigger
2G
Mode
4R

Warnung

Trigger
1R
Mode
4G

FB1*

Trigger
1G
Mode
4G

FB3*

Trigger
2G
Mode
4G
