System L Vorsignal (SBB)
Signal-ID: 193 (Hexadezimal: 0xC1)
Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:
- Vorsignal (Perrondach): Warnung FB2*
- Vorsignal (veraltet): Warnung, Ankündigung Freie Fahrt
- Vorsignal (Standard): Warnung FB1* FB2* FB3*
- Vorsignal (vollbestückt): Warnung FB1* FB2* FB3* FB5*

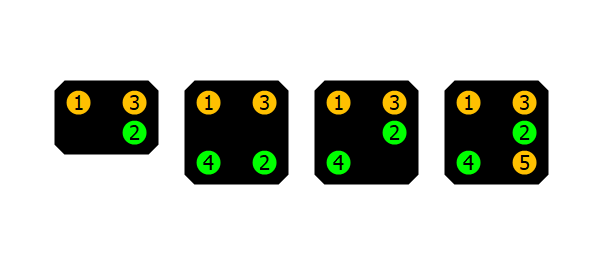

Klemmenbelegung
1 - LED Orange
Warnung FB2* FB3*
2 - LED Grün
FB1* FB2* FB3* FB5*
3 - LED Orange
Warnung
4 - LED Grün
FB1* FB3* FB5*
5 - LED Orange
FB5* (falls vorhanden)
Signalbegriffe

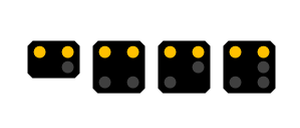

Warnung
DCCext
1
Trigger
1R
Das zugehörige Hauptsignal zeigt Halt.

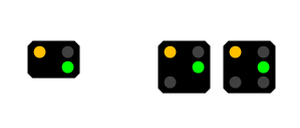

FB2*
DCCext
4
Trigger
2G
Geschwindigkeits-Ankündigung 40 km/h

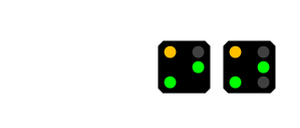

FB3*
DCCext
6
Trigger
3G
Geschwindigkeits-Ankündigung 60 km/h

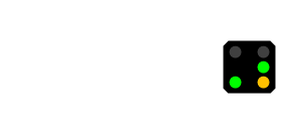

FB5*
DCCext
9
Trigger
4G
Geschwindigkeits-Ankündigung 90 km/h

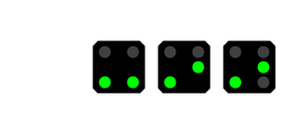

FB1*
DCCext
16
Trigger
1G
Ankündigung Freie Fahrt

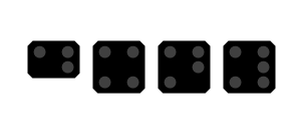

Aus
DCCext
66
Trigger
2R
Dunkelschaltung
Ein Vorsignal unter einem haltzeigenden Hauptsignal
sollte laut Vorschrift entweder Warnung zeigen oder dunkel bleiben.
Zeigt dieses Hauptsignal FB6 Kurze
Fahrt oder Besetztes Gleis, dann muss das
Vorsignal am gleichen Standort immer dunkel bleiben.
