System N Hauptsignal (SBB)

Signal-ID: 194 (Hexadezimal: 0xC2)

Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:

Hauptsignal
Hauptsignal mit Geschwindigkeit
Hauptsignal mit Vorwarnung
Hauptsignal mit Besetztsignal

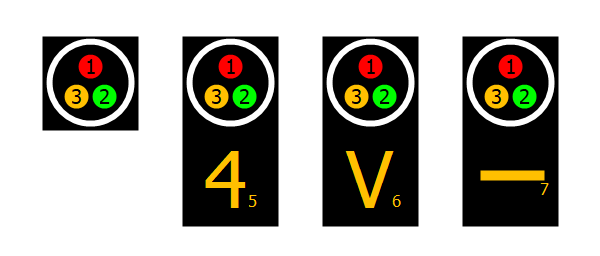

Klemmenbelegung

1 - LED Rot

Halt

2 - LED Grün

Fahrt

3 - LED Orange

Warnung

4 - LED Orange

Gemeinsame Klemme für Zusatzsignale (optional)

5 - LED Orange

Separate Klemme für Zusatzsignal Geschwindigkeit (alternativ zu Klemme 4, optional)

6 - LED Orange

Separate Klemme für Zusatzsignal Vorwarnung (alternativ zu Klemme 4, optional)

7 - LED Orange

Separate Klemme für Zusatzsignal Besetztsignal (alternativ zu Klemme 4, optional)

Signalbegriffe

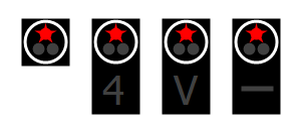

Halt

DCCext

0

Trigger

1R

Mode

3R

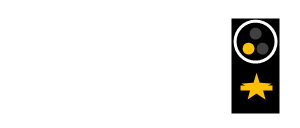

Hilfssignal N

DCCext

68

Trigger

1R

Mode

3G

Erlaubnis zur Vorbeifahrt am Signal

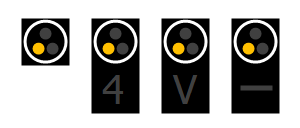

Warnung

DCCext

1

Trigger

2G

Mode

3R

Das nächste Signal zeigt "Halt"

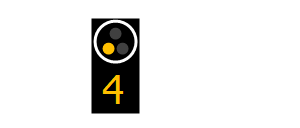

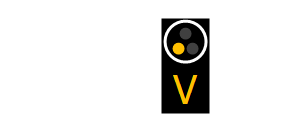

Vorwarnung

DCCext

71

Trigger

2R

Mode

3G

Verminderung der Geschwindigkeit, sodass vor dem übernächsten Signal angehalten werden kann.
Verkürzter Abstand zwischen nächsten und übernächsten Signal.

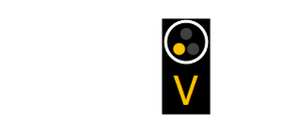

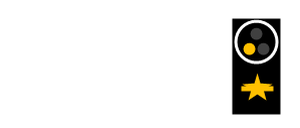

Kurze Fahrt

DCCext

3

Trigger

2R

Mode

4R

Das nächste Hauptsignal, Sperrsignal oder Gleisabschluss zeigt Halt und steht in verkürztem Abstand.

Das Zusatzsignal blinkt.

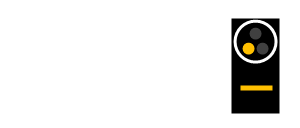

Besetztes Gleis

DCCext

36

Trigger

2R

Mode

4G

Auf dem folgenden Gleisabschnitt ist ein Hindernis zu erwarten.

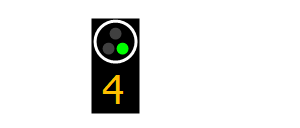

G. Ankündigung

DCCext

4

Trigger

2G

Mode

3G

Geschwindigkeits-Ankündigung

Ab dem nächsten Signal gilt die angezeigte Höchstgeschwindigkeit.

G. Ausführung

DCCext

14

Trigger

1G

Mode

3G

Geschwindigkeits-Ausführung

Ab diesem Signal gilt die angezeigte Höchstgeschwindigkeit.

Freie Fahrt

DCCext

16

Trigger

1G

Mode

3R

Fahrt mit der in der Streckentabelle angegebenen Höchstgeschwindigkeit.

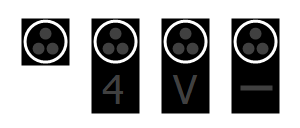

Aus

DCCext

66

Trigger

2R

Mode

3R

4G
