System N Vorsignal (SBB)

Signal-ID: 195 (Hexadezimal: 0xC3)

Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:

  • Vorsignal
  • Vorsignal mit Geschwindigkeit

Klemmenbelegung

2 - LED Grün
Fahrt
3 - LED Orange
Warnung
4 - LED Orange
Zusatzsignal Geschwindigkeit (optional)

Signalbegriffe

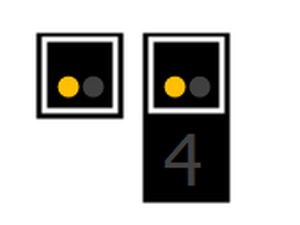

Warnung

DCCext
1
Trigger
1R

Das nächste Signal zeigt "Halt"

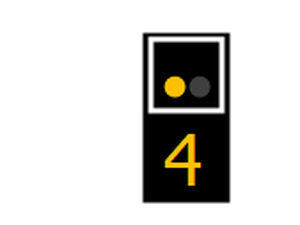

G. Ankündigung

DCCext
4
Trigger
2G

Geschwindigkeits-Ankündigung

Ab dem nächsten Signal gilt die angezeigte Höchstgeschwindigkeit.

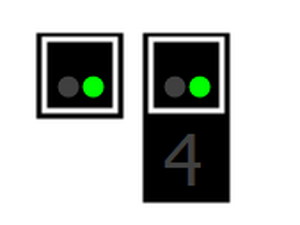

Freie Fahrt

DCCext
16
Trigger
1G

Das nächste Signal zeigt "Freie Fahrt", "Geschwindigkeits-Ankündigung" oder
"(Vor-)Warnung" an.

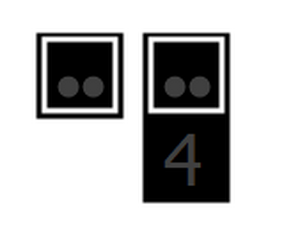

Aus

DCCext
66
Trigger
2R

Dunkelschaltung

Ein dunkles Vorsignal bedeutet Warnung.
