Verschubsignal (ÖBB)
Signal-ID: 166 (Hexadezimal: 0xA6)
Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:
- Zwergsignal
- Verschubsignal Bauform ab 1954
- Verschubsignal Bauform ab 1954 mit Vorrücksignal
- Verschubsignal Bauform ab 1934

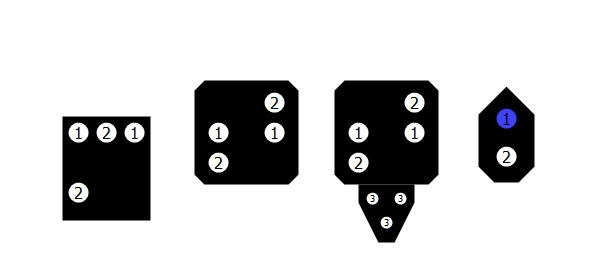

Klemmenbelegung
1 - LED Weiß/Blau
Verschubverbot, blaues Licht für sehr alte Ausführung
2 - LED Weiß
Verschubverbot aufgehoben
3 - LED Weiß
Fahrtauftrag (optional)
Signalbegriffe

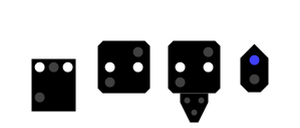

Verschubverbot
DCCext
0
Trigger
1R

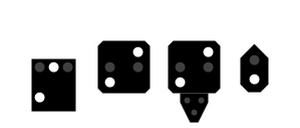

Verschubverbot aufgehoben
DCCext
65
Trigger
1G

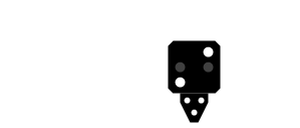

Fahrtauftrag
DCCext
68
Trigger
2G
Aus
DCCext
66
Trigger
2R
Dunkelschaltung.
