Vorsignal (ÖBB)
Signal-ID: 161 (Hexadezimal: 0xA1)
Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:
- Vorsignal Bauform ab 1954
- Vorsignal Bauform ab 1934

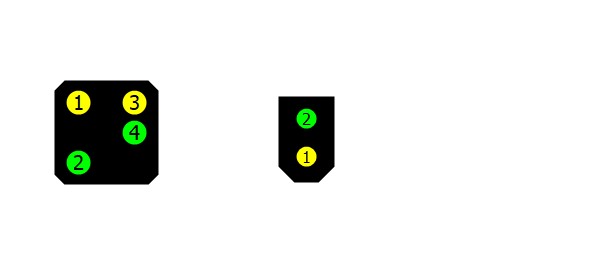

Klemmenbelegung
1 - LED Gelb
Gelb für "Vorsicht", "Frei mit 40 km/h" und "Frei mit 60 km/h"
2 - LED Grün
Grün für "Frei", "Frei mit 40 km/h" und "Frei mit 60 km/h"
3 - LED Gelb
Zweites Gelb für "Vorsicht" und "Frei mit 40 km/h"
4 - LED Grün
Zweites Grün für "Frei" und "Frei mit 60 km/h"
Signalbegriffe

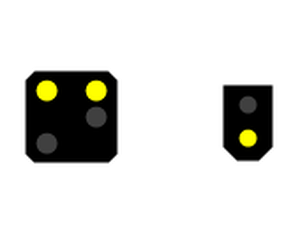

Vorsicht
DCCext
1
Trigger
1R
Das zugehörige Hauptsignal zeigt Halt.

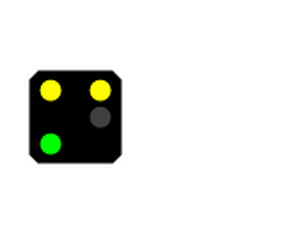

Frei mit 40 km/h
DCCext
4
Trigger
2G
Das zugehörige Hauptsignal zeigt Frei mit 40 km/h.

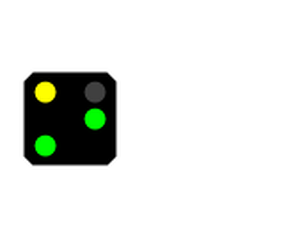

Frei mit 60 km/h
DCCext
6
Trigger
3G
Das zugehörige Hauptsignal zeigt Frei mit 60 km/h.

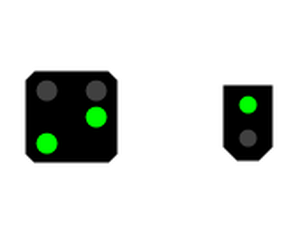

Frei
DCCext
16
Trigger
1G
Das zugehörige Hauptsignal zeigt Frei.

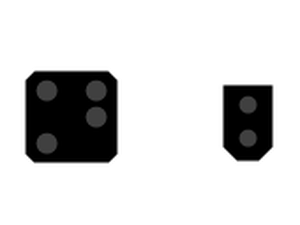

Aus
DCCext
66
Trigger
2R
Dunkelschaltung
Ein am Standort eines anderen Haupt- oder Schutzsignals (Standortsignal)
angebrachtes Vorsignal sollte dunkel geschaltet werden, wenn dieses Standortsignal
nicht in Freistellung ist.
