Zugpersonalsignal (DB)
Signal-ID: 216 (Hexadezimal: 0xD8)
Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:
- Bremsprobe
- Abfahrsignal und Türschließauftrag

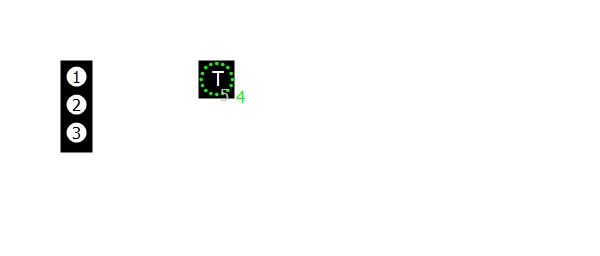

Klemmenbelegung
1 - LED Weiß
Bremsprobe oberes Licht
2 - LED Weiß
Bremsprobe mittleres Licht
3 - LED Weiß
Bremsprobe unteres Licht
4 - LED Grün
Abfahren (grüner Ring)
5 - LED Weiß
Türen schließen (weißes "T" oder waagrechter Lichtstreifen)
Signalbegriffe

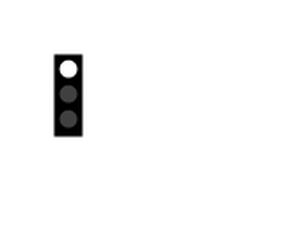

Zp6 Bremse anlegen
DCCext
6
Trigger
1R

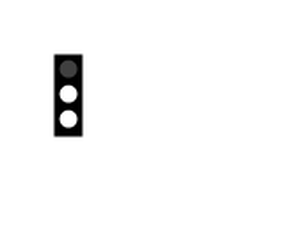

Zp7 Bremse lösen
DCCext
7
Trigger
2R

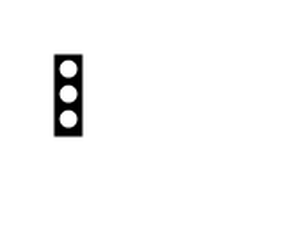

Zp8 Bremsprobe in Ordnung
DCCext
8
Trigger
3R

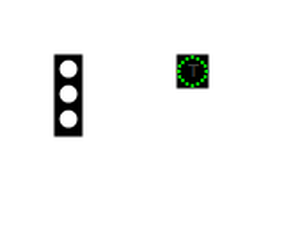

Zp9 Abfahren
DCCext
9
Trigger
1G
Abfahren
ohne Bremsprobe-Lichter

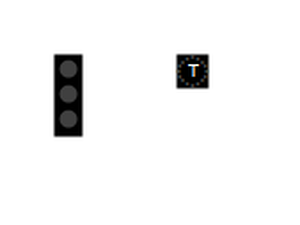

Zp10 Türen schließen
DCCext
10
Trigger
2G
Türschließauftrag
ohne Bremsprobe-Lichter
Zp9+Zp8
DCCext
17
Trigger
3G
Zp9+Zp8 Abfahren mit Bremsprobe in Ordnung
Zp10+Zp8
DCCext
18
Trigger
4G
Zp10+Zp8 Türen schließen mit Bremsprobe in Ordnung
Türschließauftrag mit Bremsprobe in Ordnung
Aus
DCCext
66
Trigger
4R
Dunkelschaltung
