Zwergsignal (SBB)

Signal-ID: 199 (Hexadezimal: 0xC7)

Mit dieser Signalkonfiguration können zum Beispiel folgende Signale betrieben werden:

  • Zwergsignal
  • Zwergsignal mit Abfahrerlaubnis
  • Mini-Hauptsignal mit Zwergsignal
  • Mini-Hauptsignal

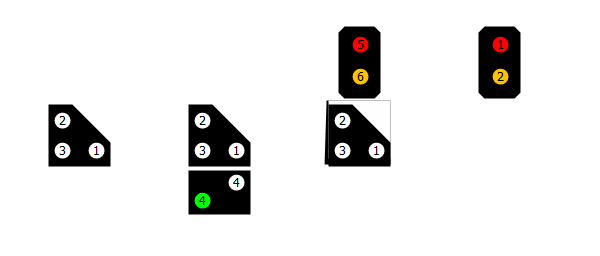

Klemmenbelegung

1 - LED Weiß/Rot
Zwergsignal: "Halt" + "Fahrt mit Vorsicht". Mini-Hauptsignal: Halt (optional)
2 - LED Weiß/Orange
Zwergsignal: "Fahrt" + "Fahrt mit Vorsicht". Mini-Hauptsignal: Warnung (optional)
3 - LED Weiß
Zwergsignal: "Halt" + "Fahrt"
4 - LED Grün+Weiß
Abfahrerlaubnis
5 - LED Rot
Mini-Hauptsignal: Halt (alternativ)
6 - LED Orange
Mini-Hauptsignal: Warnung (alternativ)

Signalbegriffe

Halt

DCCext
0
Trigger
1R

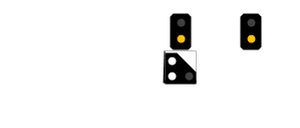

Warnung

DCCext
1
Trigger
2R

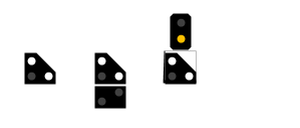

Fahrt mit Vorsicht

DCCext
71
Trigger
2G

Beginn oder Fortsetzung der Fahrt. Es muss mit einem Hindernis gerechnet werden.

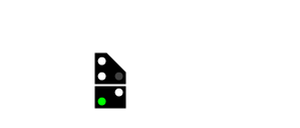

Abfahrerlaubnis

DCCext
48
Trigger
3G

Erteilen der Abfahrerlaubnis

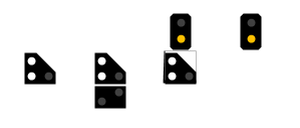

Fahrt

DCCext
4
Trigger
1G

Beginn oder Fortsetzung der Fahrt

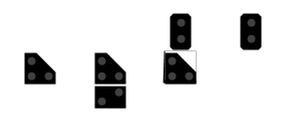

Aus

DCCext
66
Trigger
3R

Dunkelschaltung
