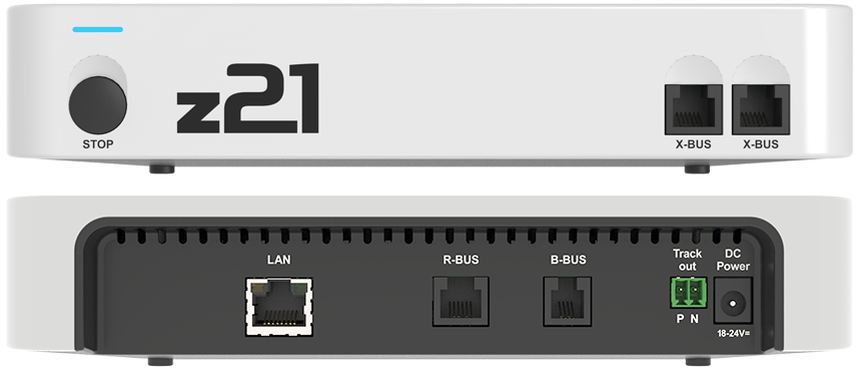

Alle Anschlüsse der weißen z21(start)

Main Track - Hauptgleis = Prog Track - Programmiergleis

Im Gegensatz zur Z21, die ein eigenes Programmiergleis und Hauptgleis besitzt, sind diese Gleise bei der z21 auf einem Ausgang.

Hauptgleis:

• 3 A
• Kurzschlusserkennung
• Gleisspannung ist 1 V unter Eingangsspannung

Programmiergleis:

• CV Programmierung
• MM Programmierung

2 Leiter DCC



DCC Lok-Decoder

• 14/28/128 Fahrstufen
• F0 bis F28
• POM lesen & schreiben



DCC Weichen- und Signal-Decoder

• Konfiguration komplexer Decoder
• 2048 DCC-Weichen

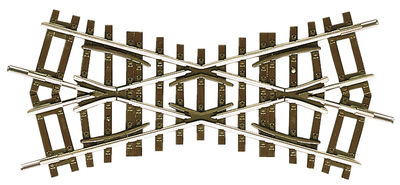

3 Leiter MM



MMI und MMII Lok-Decoder

• MMI: Adresse 1 bis 80 und 14 Fahrstufen
• MMII: Adresse 1 bis 255 und 28 Fahrstufen



MM Weichen-Decoder

• 255 MM Weichen möglich

Zu beachten: Die Polarität beim Anschluss von 3-Leiter-Gleisen und dazu passenden Weichen-Decoder - damit dieser das asymmetrische MM-Signal korrekt verarbeitet

Status LED

Leuchtet Blau - Normalbetrieb

Leuchtet Grün - Programmiermodus

Blinkt Blau - STOP

Blinkt Rot - Kurzschluss

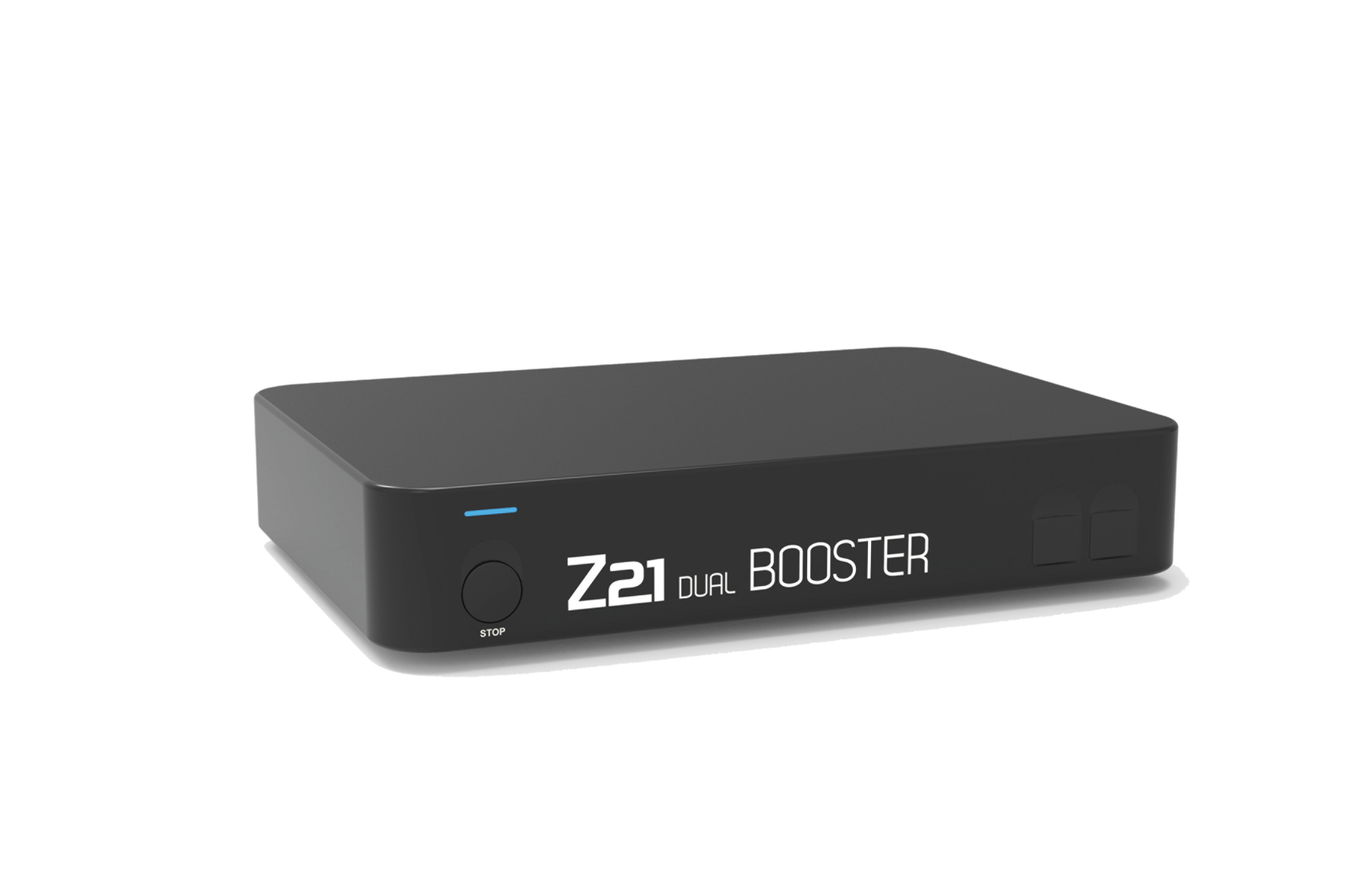

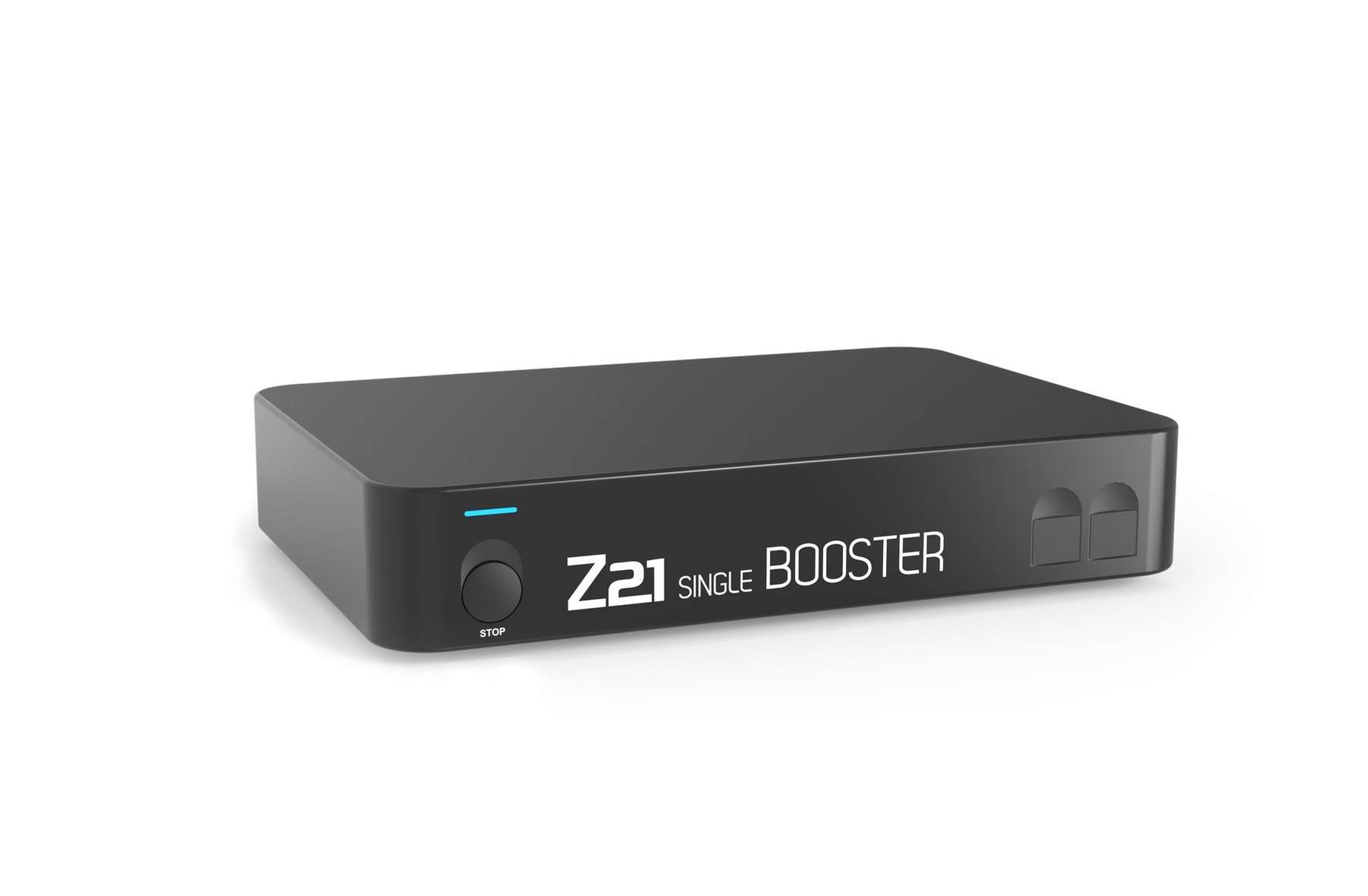

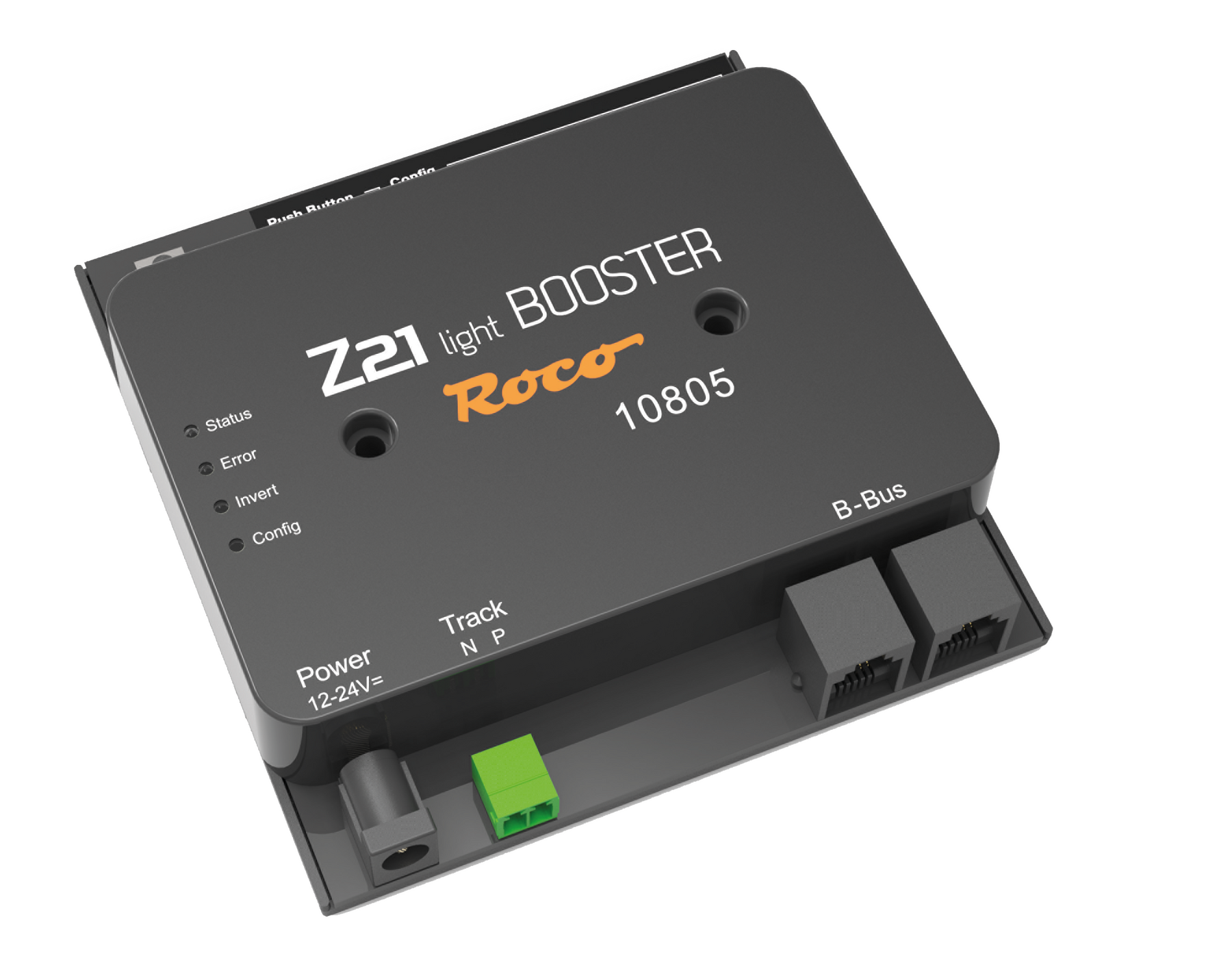

Booster BUS

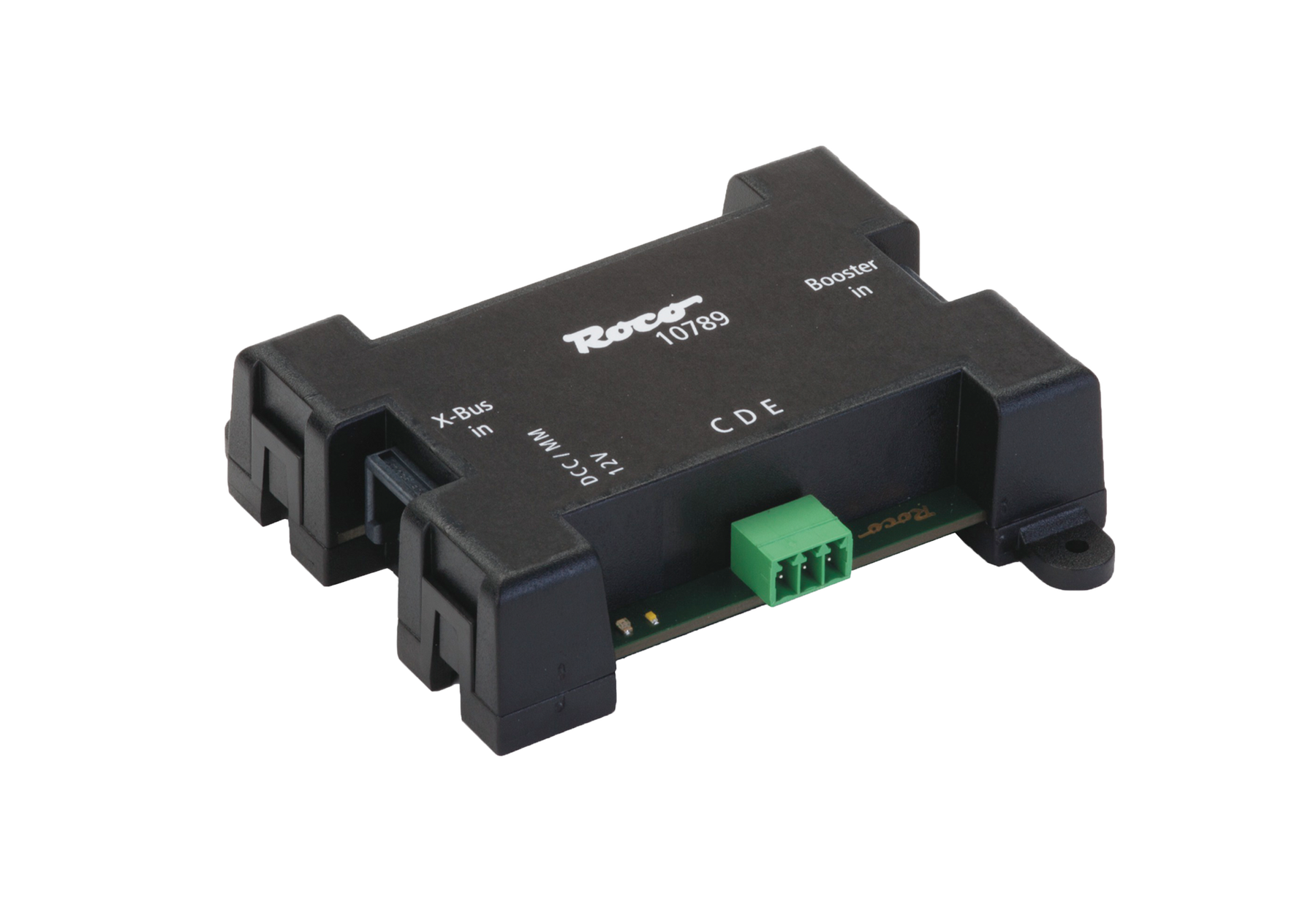

10789 - Z21-CDE Booster Adapter

10-15 Booster mit CDE Schnittstelle
(auch mit Fremdzentralen)

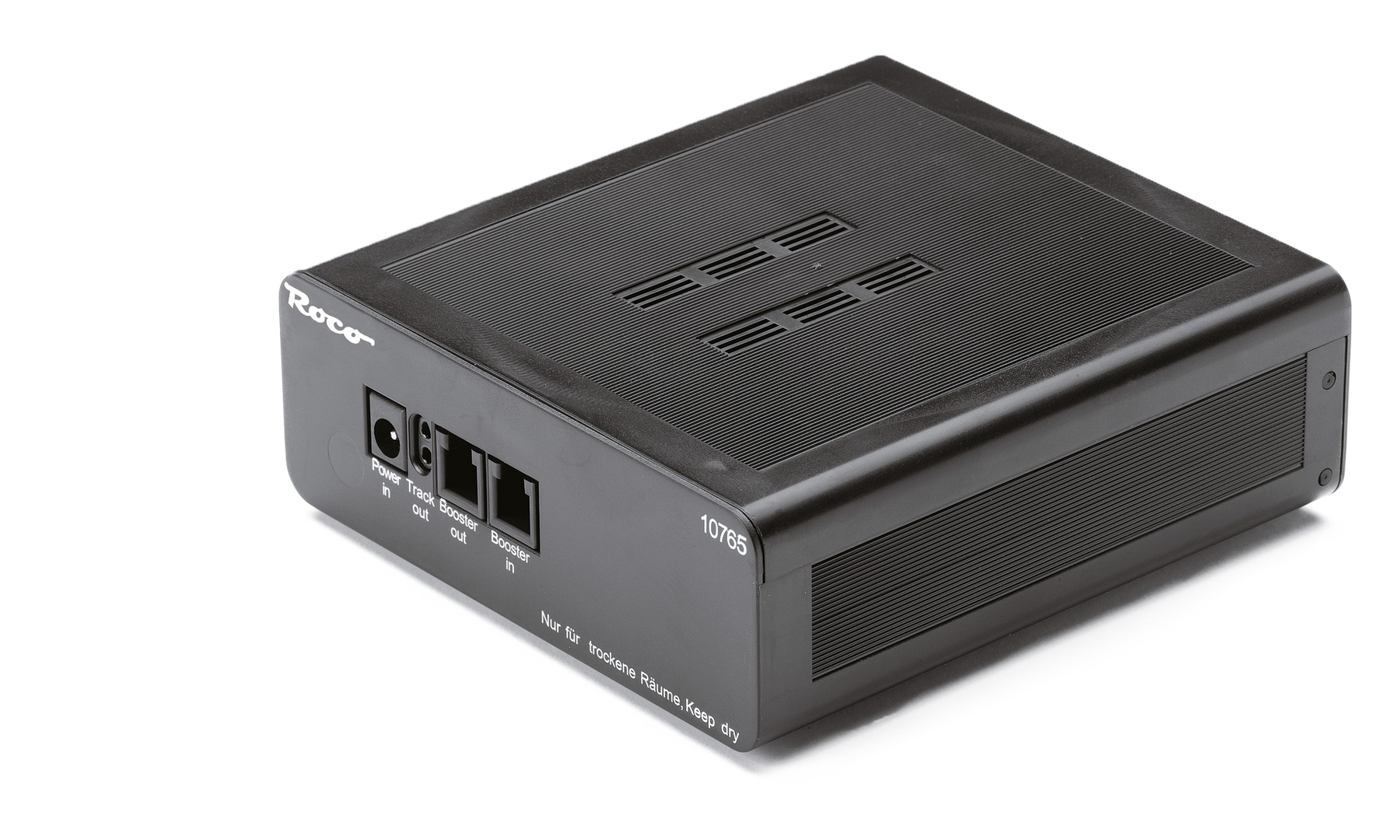

10765 - Digital Booster

Bis zu 3,2 A pro Booster

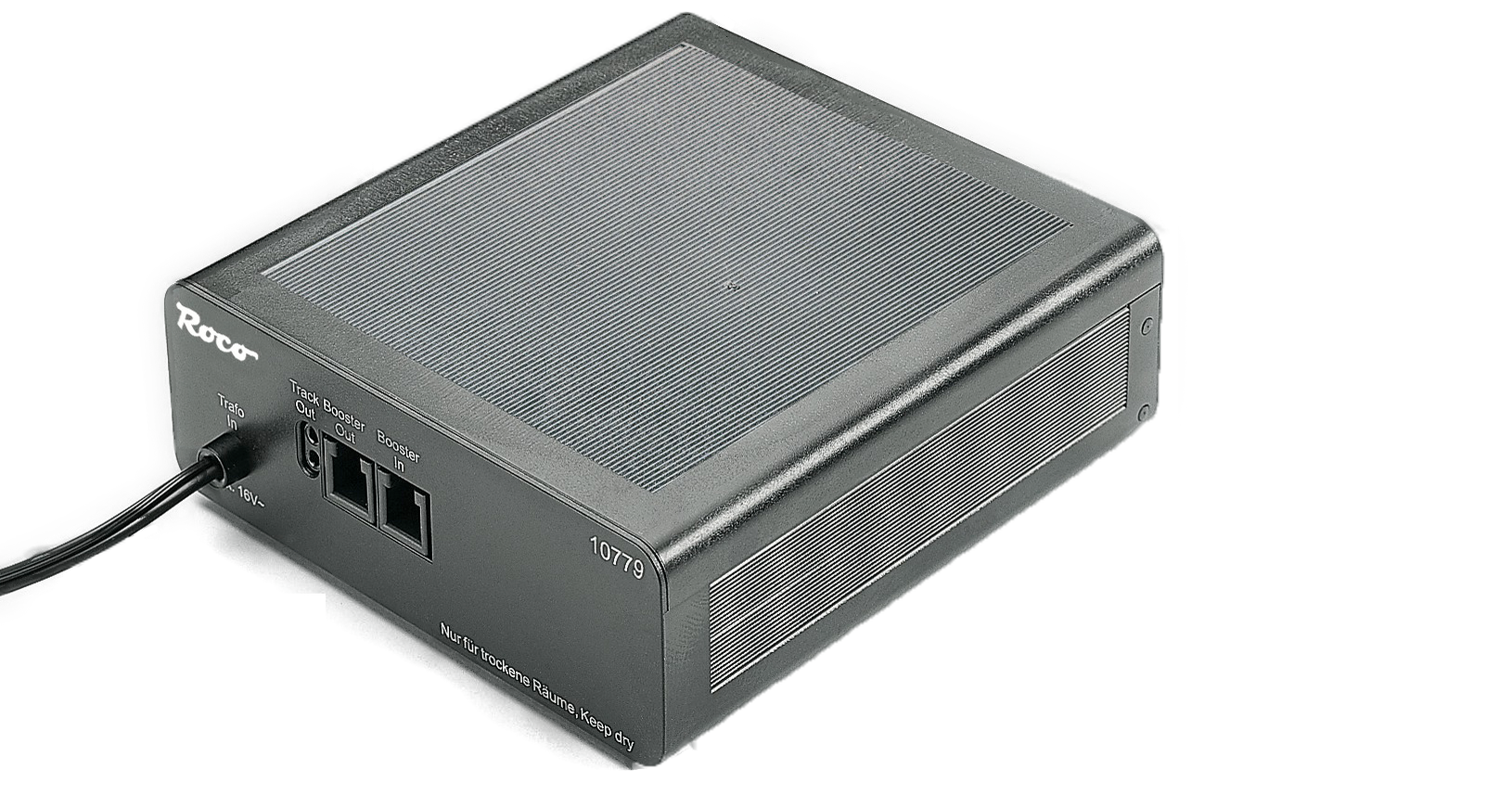

Ab fünf benötigen Sie den Bremsgenerator 10779

Rückmelde BUS

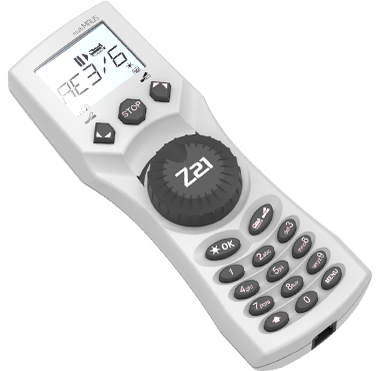

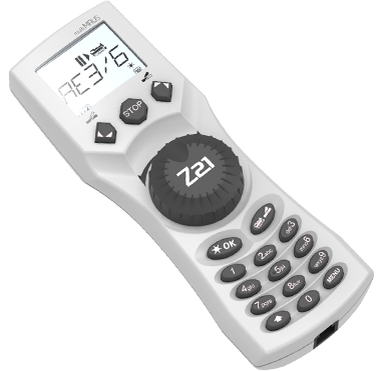

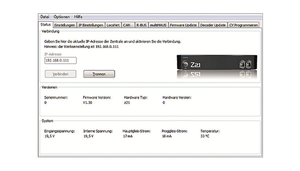

Z21 multiMAUS Firmware Update und Sprachenwechsel über Z21 Maintenance

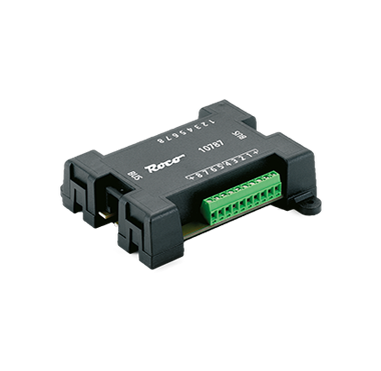

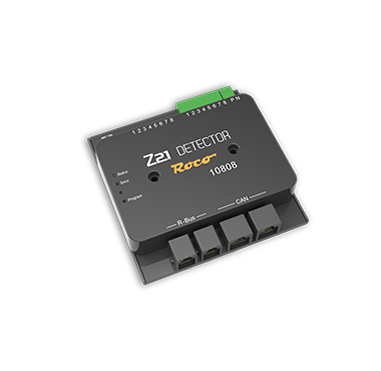

Rückmeldemodule (z. B. 10787) für Schaltkontakte

20 Module mit aufsteigenden Adressen

8 Eingänge pro Rückmeldemodul

  • Kombinierbar mit Schaltgleisen (z. B. 61117, 42518 ...)
  • Kombinierbar mit Schaltschwelle mit eingebautem Reedkontakt (z. B. 42605, 61193 ...)

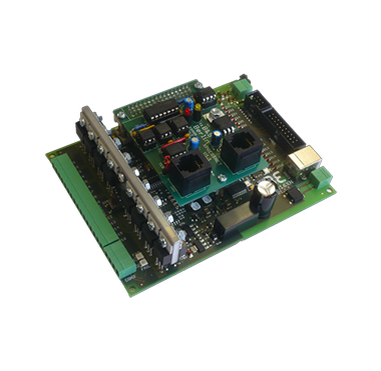

Blücher GBM16XN

XpressNet™ Interface

ab GBM FW V1.11.2

X-BUS

Lokmaus3

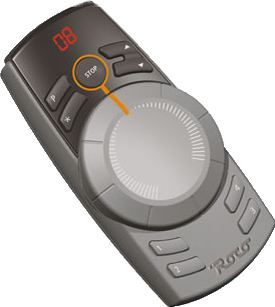

Lokmaus2

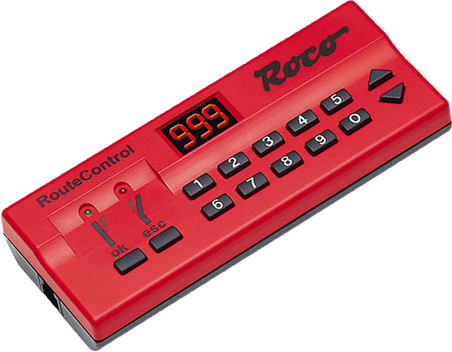

Route Control

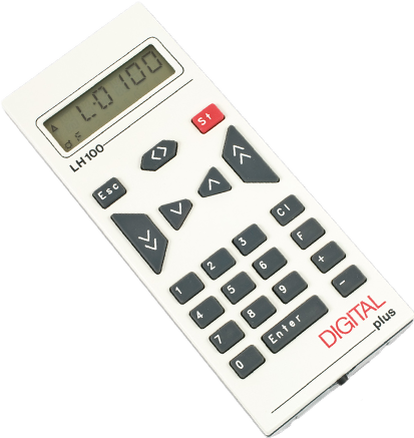

Lenz LH100

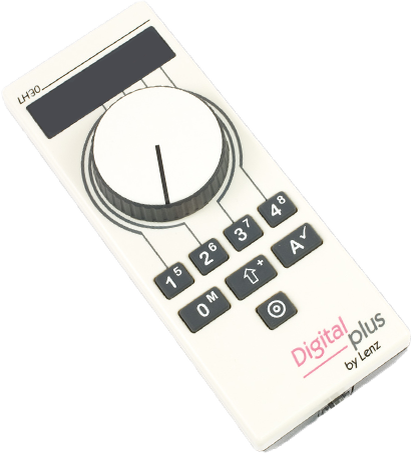

Lenz LH30

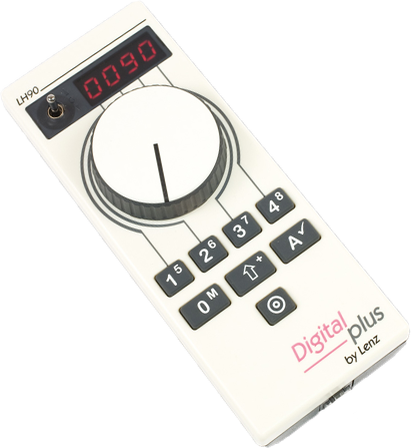

Lenz LH90 - ab Z21 FW V1.24

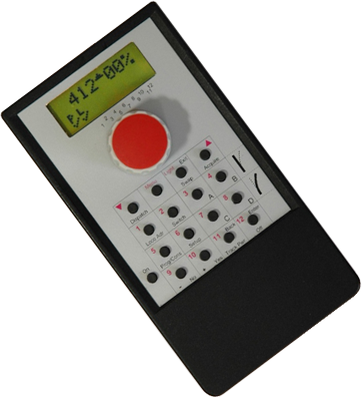

Funky  - ab Z21 FW V1.24

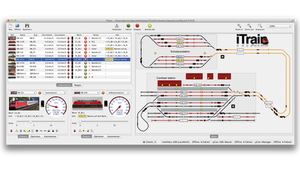

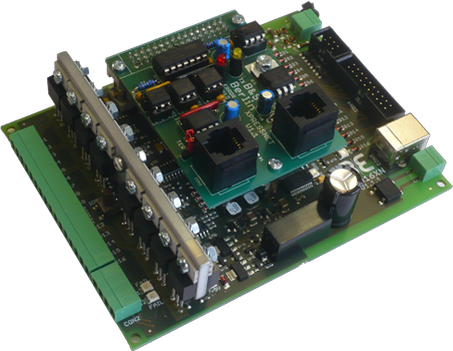

Blücher GBM16XN (Gleisbelegtmelder für PC-, Steuerung Rocrail, iTrain...)

XpressNet™ Interface

ab Z21 FW V1.24
ab GBM FW V1.11.2

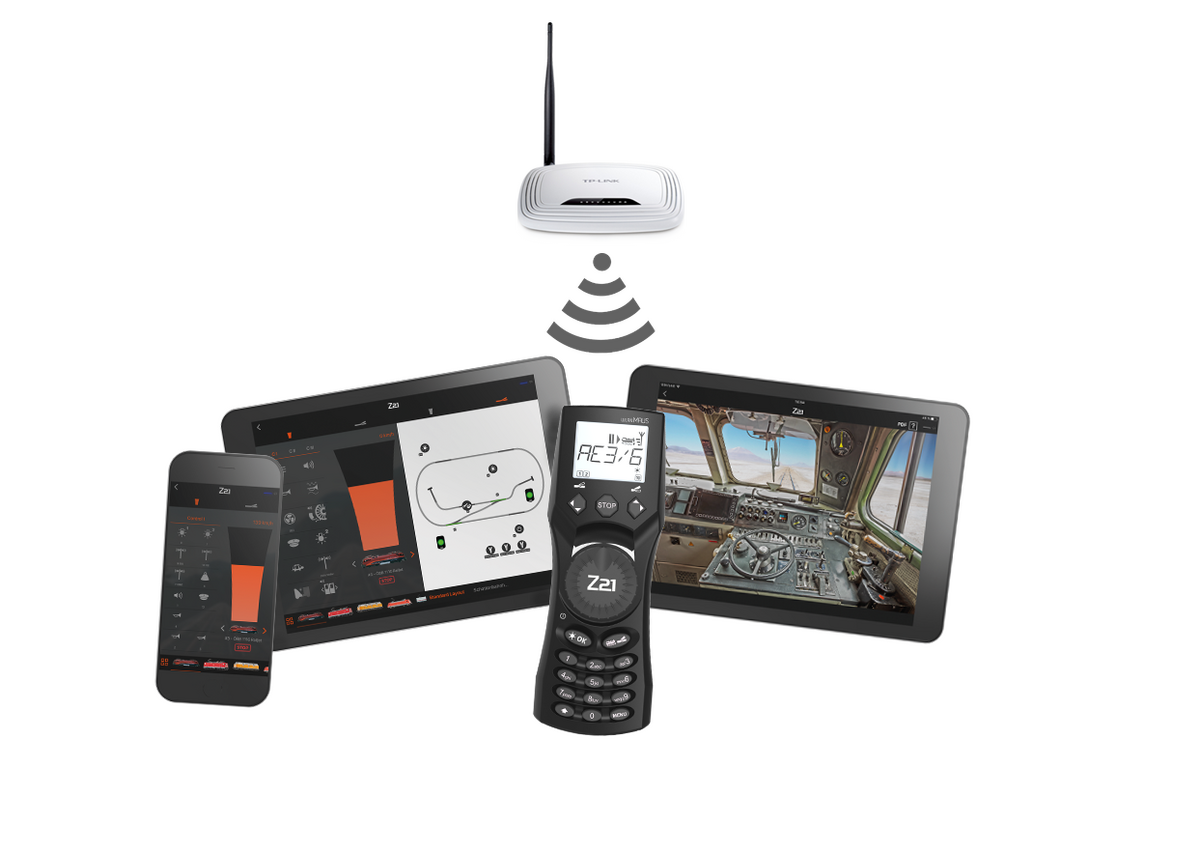

LAN

LAN mobile

Verbindung mit folgenden Programmen

Z21 App (Vorgängerversion)
DigiTrainsPro

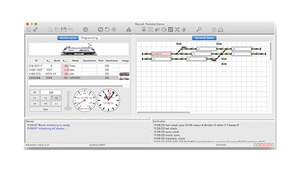

Rocrail

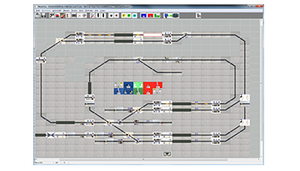

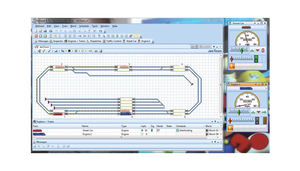

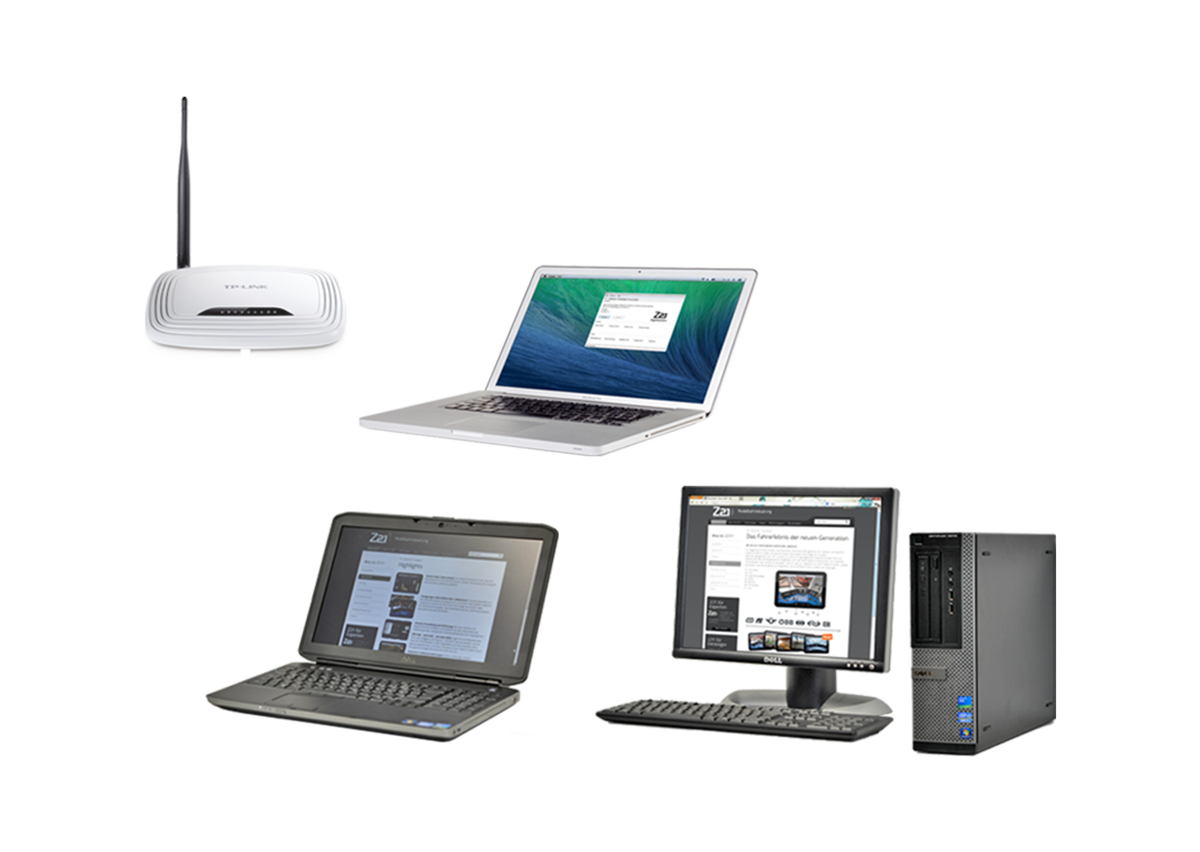

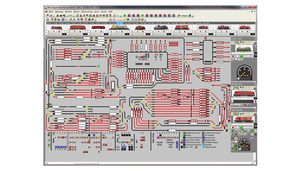

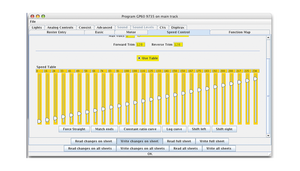

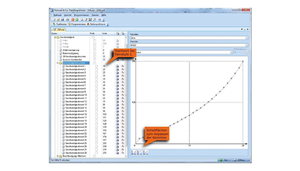

LAN PC

Verbindung mit folgenden Programmen
