4 running lights (international)
Signal-ID: 67 (hex:0x43)
Diese Signalkonfiguration kann für folgenden Lichteffekte verwendet werden:
- Warnleuchten für Baustellen (Führungslichtanlage)
- Lauflicht
- Leuchtreklame
- Warnlicht für Einsatzfahrzeuge (Blaulicht)

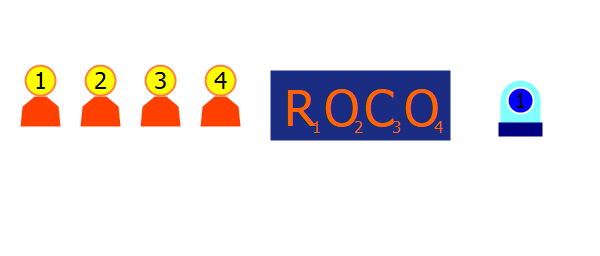

Klemmenbelegung
1 - Beleuchtung
1. Ausgang
2 - Beleuchtung
2. Ausgang
3 - Beleuchtung
3. Ausgang
4 - Beleuchtung
4. Ausgang
Signalbegriffe
Off
DCCext
0
Trigger
1R
Alle vier Ausgänge ausgeschaltet
Construction site
DCCext
1
Trigger
1G
Warnleuchten für Baustellen (Führungslichtanlage)
Die Lampen werden einzeln hintereinander kurz eingeschaltet (Blitz).
Der Vorgang wird einmal pro Sekunde wiederholt.
Running light
DCCext
2
Trigger
2G
Lauflicht
Die Lampen werden einzeln hintereinander für jeweils 500ms eingeschaltet.
Der Vorgang wird laufend wiederholt.
Billboard
DCCext
3
Trigger
3G
Leuchtreklame
Nach einer kurzen Pause wird eine Lampe nach der anderen zugeschaltet.
Der letzte Zustand mit allen vier eingeschalteten Lampen wird etwas länger
angezeigt, danach wird der Vorgang wiederholt.
Emergency vehicle light
DCCext
4
Trigger
4G
Warnlicht für Einsatzfahrzeuge (Blaulicht)
Klemme 1 und 2 arbeiten als Wechselblinker, mit denen die Rundumkennleuchten von
älteren Einsatzfahrzeugen simuliert werden können.
Klemme 3 und 4 arbeiten als abwechselnde Doppelblitzleuchten für modernere
Einsatzfahrzeuge.
