System L Hauptsignal (SBB)

Signal-ID: 192 (hex: 0xC0)

Using this signal configuration, the following signals can for example be operated:

  • Main signal: Stop FB1
  • Main signal: Stop FB1 FB2
  • Main signal: Stop FB1 FB2 FB3 FB6
  • Main signal: Stop FB1 FB2 FB3 FB5
  • Main signal (wide board): Stop FB1 FB2 FB3 FB5 FB6

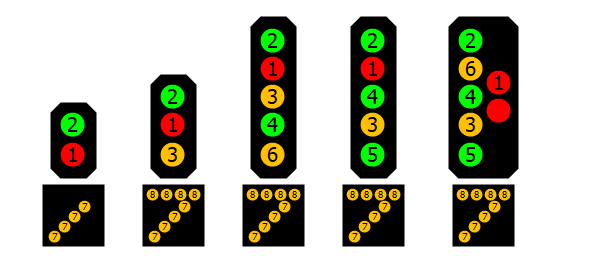

Terminal assignment

1 - Red LED
Stop
2 - Green LED
FB1 FB2 FB3 FB5
3 - Orange LED
FB2 FB6
4 - Green LED
FB3 FB5
5 - Green LED
FB5
6 - Orange LED
FB6
7 - Orange LED
Auxiliary signal L
8 - Orange LED
Occupied signal

Signal aspects

Halt

DCCext
0
Trigger
1R
Mode
3R

Stop

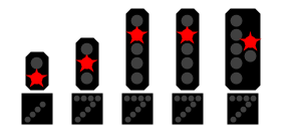

Halt + L

DCCext
69
Trigger
1R
Mode
4R

Stop + L
Permission to pass by main signal indicating "Stop" or switched off.

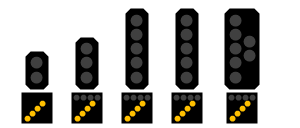

Hilfssignal L

DCCext
64
Trigger
1G
Mode
4R

Auxiliary signal L
Permission to pass by main signal indicating "Stop" or switched off.

If you wish to present "Emergency red + auxiliary signal L" then you can also connect terminal 7 with Emergency red.

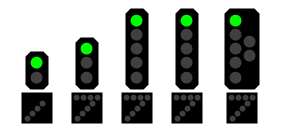

Hilfssignal N

DCCext
68
Trigger
1R
Mode
3G

Auxiliary signal N
Permission to pass by signal.

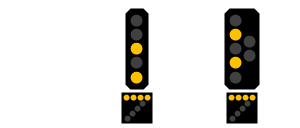

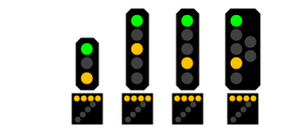

FB6 + Besetztes Gleis

DCCext
35
Trigger
2R
Mode
4R

FB6 + Occupied track
Short proceed in occupied track

The next main signal, obstruction signal or track closure indicates Stop and the distance is shortened.
An obstruction is to be expected on the following track section. From braking path distance proceed on sight.

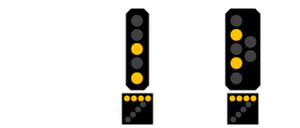

FB6

DCCext
3
Trigger
2R
Mode
3R

Short proceed

The next main signal, obstruction signal or track closure indicates Stop and the distance is shortened.

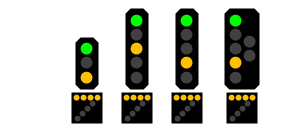

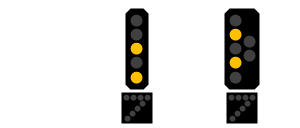

FB2 + Besetztes Gleis

DCCext
36
Trigger
2G
Mode
4R

FB2 + Occupied track
Occupied track

An obstruction is to be expected on the following track section. From braking path distance proceed on sight.

FB2

DCCext
4
Trigger
2G
Mode
3R

Velocity 40 km/h

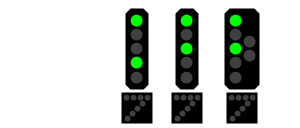

FB3

DCCext
6
Trigger
2G
Mode
3G

Velocity 60 km/h

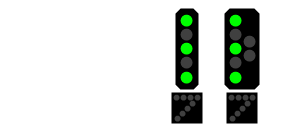

FB5

DCCext
9
Trigger
1G
Mode
3G

Velocity 90 km/h

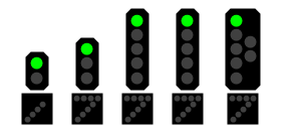

FB1

DCCext
16
Trigger
1G
Mode
3R

Clear to proceed

Sorted according to mode

Halt

Trigger
1R
Mode
3R

FB1

Trigger
1G
Mode
3R

FB6

Trigger
2R
Mode
3R

FB2

Trigger
2G
Mode
3R

Hilfssignal N

Trigger
1R
Mode
3G

FB5

Trigger
1G
Mode
3G

FB3

Trigger
2G
Mode
3G

Halt + L

Trigger
1R
Mode
4R

Hilfssignal L

Trigger
1G
Mode
4R

FB6 + Besetztes Gleis

Trigger
2R
Mode
4R

FB2 + Besetztes Gleis

Trigger
2G
Mode
4R
